ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

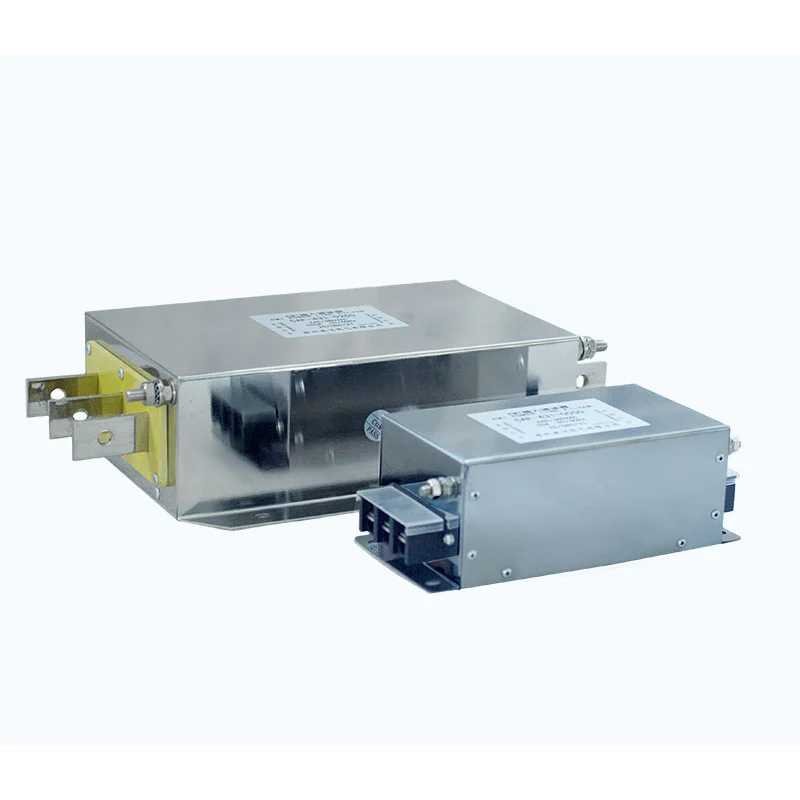

فیلتر تداخل الکترومغناطیسی دارای یک شبکه فیلتر پایین گذر چند مرحله ای است که از یک چوک حالت معمولی، خازن های X، خازن های Y و مقاومت ها تشکیل شده است.
چوک حالت مشترک از دو هادی که بر روی یک هسته مغناطیسی پیچیده شده اند استفاده می کند و امپدانس بالایی را برای تداخل حالت مشترک نشان می دهد. خازن های X در سراسر هادی های خط برای سرکوب تداخل حالت دیفرانسیل وصل می شوند، در حالی که خازن های Y بین خطوط برق و زمین متصل می شوند تا مسیری را برای نویز حالت مشترک با فرکانس بالا به زمین فراهم کنند.
این مولفه ها با هم کار می کنند تا EMI پهنای باند را سرکوب کنند. ساختار فیلتر چند مرحله ای با توجه به ویژگی های فرکانس تداخل که معمولاً در برنامه های کاربردی درایو فرکانس متغیر با آن مواجه می شوند بهینه شده است.
| پارامتر | مشخصات |
|---|---|
| ولتاژ نامی | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| فرکانس عملیاتی | 50 هرتز / 60 هرتز / تا 500 هرتز |
| جریان رتبه بندی شده | 5A--1600A |
| قدرت دی الکتریک | خط به خط: 1500VDC، 60s; خط به زمین: 2500VDC، 60s |
| مقاومت عایق | > 100MΩ در 1000VDC |
| ظرفیت اضافه بار | جریان نامی 1.4 × برای 1 دقیقه، با فواصل حداقل 15 دقیقه |
| حداکثر طول کابل | 400 متر برای کابل محافظ؛ 300 متر برای کابل بدون محافظ |
| رتبه حفاظتی | IP00 / IP20 |
| کلاس عایق | T40 / F (155 درجه سانتیگراد) |
| رتبه بندی بازدارنده شعله | UL94 V-2 |
| استاندارد محصول | GB/T 15287/8 |
- سرکوب حالت مشترک و حالت دیفرانسیل: شبکه فیلتر برای کاهش تداخل الکترومغناطیسی حالت مشترک و حالت دیفرانسیل طراحی شده است.
- سرکوب دوطرفه EMI: فیلتر می تواند تداخل بین منبع تغذیه و تجهیزات متصل را کاهش دهد و به کاهش انتقال نویز ناخواسته در هر دو جهت کمک کند.
- سازگاری برنامه VFD: برای سیستم های درایو فرکانس متغیر که در آن تداخل الکترومغناطیسی مربوط به سوئیچینگ و نویز هدایت شده نیاز به سرکوب اضافی دارد، طراحی شده است.
- فیلتر چند مرحله ای: ترکیبی از چوک حالت معمولی، خازن های X، خازن های Y و عناصر مقاومتی عملکرد فیلتر چند مرحله ای را ارائه می دهد.
- محدوده الکتریکی گسترده: گزینه های ولتاژ نامی از 220VAC تا 1140VAC و گزینه های جریان نامی از 5A تا 1600A طیف گسترده ای از کاربردهای برق صنعتی را پشتیبانی می کنند.
- طراحی جریان نشتی کم: ساختار فیلتر با در نظر گرفتن جریان نشتی و الزامات اتصال زمین طراحی شده است.
- کاربردهای کابل بلند: پیکربندی های مناسب برای سیستم های VFD با استفاده از کابل های موتور بلند، مشروط به درایو، کابل، موتور و شرایط نصب واقعی موجود است.
- انتخاب سفارشی: Dufew Electric می تواند ولتاژ نامی، جریان، فرکانس، طول کابل، شرایط نصب و سایر پارامترهای کاربردی را برای انتخاب محصول ارزیابی کند.
فیلتر تداخل الکترومغناطیسی برای کاربردهای صنعتی که سازگاری الکترومغناطیسی و کیفیت توان مهم هستند، از جمله:
1. تجهیزات صنعتی با الزامات سازگاری الکترومغناطیسی دقیق.
2. سیستم هایی با استفاده از چندین VFD که تداخل الکترومغناطیسی بین درایوها باید کنترل شود.
3. برنامه های ورودی VFD که در آنها تداخل انجام شده یا تشعشع می شود ممکن است بر شبکه برق یا تجهیزات مجاور تأثیر بگذارد.
4. سیستم های VFD متاثر از اختلالات الکتریکی، تداخل هارمونیک، یا نویز الکترومغناطیسی بیش از حد.
5. تجهیزات صنعتی که نیاز به حفاظت اضافی در برابر عملکرد غیرعادی مربوط به تداخل دارند.
6. تولید صنعتی و تجهیزات اتوماسیون.
7. انرژی های تجدیدپذیر و سیستم های ذخیره سازی انرژی با استفاده از تجهیزات الکترونیکی قدرت.
8. سیستم های محرک موتور با کابل های طولانی یا محیط های الکترومغناطیسی سخت.
انتخاب فیلتر تداخل الکترومغناطیسی به چیزی بیش از تطابق ولتاژ و جریان نیاز دارد. فیلتر باید با توجه به سیستم کامل الکتریکی، پیکربندی تجهیزات و محیط نصب ارزیابی شود تا اطمینان حاصل شود که مشخصات انتخاب شده برای کاربرد مورد نظر مناسب است.
Dufew Electric میتواند ارزیابی فنی را بر اساس ولتاژ و جریان نامی، فرکانس کاری، رتبهبندی توان VFD، تداخل حالت مشترک و حالت دیفرانسیل، طول کابل موتور، پیکربندی کابل محافظ یا بدون محافظ، شرایط زمین، فضای نصب، الزامات حرارتی، محیط الکترومغناطیسی، و نقشههای مشتری یا مشخصات فنی پشتیبانی کند.
برای پروژه های سفارشی، مشتریان می توانند مشخصات الکتریکی، نقشه های فنی، نمونه های فیزیکی، اطلاعات تجهیزات یا شرایط کاربردی را برای ارزیابی مهندسی ارائه دهند. بر اساس این الزامات، Dufew Electric می تواند محصولات استاندارد را عرضه کند یا تنظیمات فیلتر مخصوص برنامه را توسعه دهد.
ولتاژ نامی فیلتر و جریان نامی را با توجه به رتبه قدرت VFD و محیط الکترومغناطیسی انتخاب کنید. به عنوان یک دستورالعمل کلی انتخاب، جریان نامی فیلتر را می توان تقریباً 1.2-1.5 برابر جریان نامی تجهیزات انتخاب کرد، با توجه به کاربرد واقعی و توصیه های سازنده. ولتاژ نامی فیلتر باید با ولتاژ عملیاتی VFD مطابقت داشته باشد.
محفظه را از نظر آسیب دیدگی بررسی کنید، بررسی کنید که پایانه ها سالم هستند و تأیید کنید که علائم و مشخصات محصول به وضوح قابل مشاهده است.
فیلتر را در نقطه ورودی برق تجهیزات یا در سمت ورودی منبع تداخل مانند VFD نصب کنید و آن را تا حد امکان نزدیک به تجهیزات محافظت شده نگه دارید.
هنگام نصب روی کابینت کنترل فلزی، از تماس کافی فلز به فلز بین محفظه فیلتر و کابینت اطمینان حاصل کنید تا از اتلاف گرما و محافظ الکترومغناطیسی پشتیبانی کند.
از سوراخ های نصب تعیین شده برای محکم کردن فیلتر در داخل کابینت کنترل یا روی صفحه نصب استفاده کنید. اطمینان حاصل کنید که فیلتر به طور محکم نصب شده است و مطابقت امپدانس و الزامات اتصال به زمین به درستی در نظر گرفته شده است.
فیلتر را به صورت سری بین منبع تغذیه و ورودی VFD طبق نمودار سیم کشی وصل کنید. ترمینال های ورودی و خروجی را معکوس نکنید.
ترمینال اتصال به زمین باید به طور مطمئن به زمین محافظ متصل شود. اتصال زمین را تا حد عملی کوتاه نگه دارید. طول هادی زمین بیش از 30 سانتی متر توصیه می شود.
سیم های ورودی فیلتر را با سیم های سمت بار یا خروجی همراه نکنید. انجام این کار می تواند کوپلینگ الکترومغناطیسی بین دو طرف ورودی و خروجی را افزایش دهد و توانایی فیلتر در سرکوب EMI را به میزان قابل توجهی کاهش دهد.
سیم کشی ورودی و خروجی باید به طور جداگانه جهت به حداقل رساندن کوپلینگ ناخواسته انجام شود.
پس از تأیید صحت همه اتصالات، سیستم را روشن کرده و وضعیت عملکرد VFD را کنترل کنید. بررسی کنید که آیا کاهش مورد انتظار در تداخل الکترومغناطیسی و شرایط عملیاتی غیرعادی به دست آمده است یا خیر.
| عامل مقایسه | فیلتر EMI کامپوزیت یکپارچه Dufew | فیلتر ساده معمولی |
|---|---|---|
| ساختار فیلتر | فیلتر چند مرحله ای با استفاده از ترکیبی از چوک حالت معمولی، خازن های X، خازن Y و عناصر مقاومتی | معمولاً بر ساختار القایی تک مرحلهای سادهتر متکی است |
| سرکوب EMI | طراحی شده برای رسیدگی به تداخل حالت مشترک و حالت دیفرانسیل | بسته به ساختار فیلتر، مهار تداخل فرکانس بالا ممکن است محدود باشد |
| مدیریت حرارتی | طراحی ساختاری یکپارچه می تواند از آرایش اجزای سازمان یافته و مدیریت حرارتی پشتیبانی کند | غلظت اجزا ممکن است انباشت گرمای موضعی را تحت شرایط بار زیاد مداوم افزایش دهد |
| نصب و راه اندازی | پیکربندی فیلتر یکپارچه می تواند نصب و اتصال الکتریکی را ساده کند | اجزای فیلتر جداگانه ممکن است به نصب و سیم کشی اضافی نیاز داشته باشند |
| مدیریت مواد | یک واحد یکپارچه می تواند کدگذاری مواد و مدیریت موجودی را ساده کند | اجزای متعدد ممکن است تعداد اقلام مادی را افزایش دهند |
| محدوده کاربرد | مناسب برای سیستمهای VFD و محیطهای صنعتی با الزامات EMI | بسته به محیط الکتریکی برای کاربردهای نسبتاً ساده مناسب تر است |
Dufew Electric یک تولید کننده و تامین کننده قطعات الکترونیک قدرت مستقر در چین است که دارای قابلیت های تولید مقاومت های صنعتی، سیستم های ترمز، راکتورها، فیلترهای EMI، فیلترهای قدرت، ترانسفورماتورها و قطعات الکتریکی سفارشی است. برای فیلترهای تداخل الکترومغناطیسی، تولید و بازرسی با توجه به مشخصات محصول، الزامات فنی قابل اجرا و نیازهای مشتری انجام می شود.
فرآیند تولید شامل انتخاب مواد، مونتاژ اجزا، تست الکتریکی، تایید عملکرد، بازرسی نهایی، بسته بندی و حمل و نقل می شود. بررسی های کلیدی کیفیت ممکن است شامل موارد زیر باشد:
- تأیید ولتاژ و جریان نامی
- تست مقاومت عایق
- تست مقاومت دی الکتریک
- تست عملکرد الکتریکی
- بازرسی بصری و ابعادی
- بازرسی ترمینال و اتصال
- بازرسی نهایی محصول
مشخصات محصول و الزامات بازرسی در طول تولید کنترل می شود تا عملکرد الکتریکی و کیفیت محصول ثابت بماند. سوابق تست و مستندات فنی محصول خاص نیز می تواند با توجه به الزامات پروژه ارائه شود.
Dufew Electric گواهینامه های کیفیت مربوطه، اسناد محصول و سوابق آزمایش را برای پشتیبانی از ارزیابی مشتری و الزامات تدارکات نگهداری می کند.
گواهینامه ها و اسناد فنی قابل اجرا را می توان با توجه به محصول، پروژه و نیازهای مشتری خاص برای بررسی ارائه کرد.
Dufew Electric به عنوان تامین کننده قطعات الکترونیک قدرت در چین، از سفارشات بین المللی B2B از انتخاب محصول و ارزیابی نمونه از طریق تولید، بازرسی، بسته بندی و حمل و نقل پشتیبانی می کند.
ترتیبات تحویل معمولی را می توان با توجه به حجم سفارش، ابعاد محصول، مقصد، زمان تحویل و نیاز مشتری هماهنگ کرد.
گزینه های لجستیکی موجود ممکن است شامل موارد زیر باشد:
- حمل و نقل دریایی: مناسب برای سفارشات بین المللی منظم و با حجم بالا.
- حمل و نقل هوایی: مناسب برای محموله های فوری، نمونه ها و سفارشات با حجم کمتر.
- تحویل سریع: مناسب برای نمونه های فنی و بسته های کوچک که در آن تحویل سریعتر مورد نیاز است.
- Forwarder تعیین شده توسط مشتری: Dufew Electric می تواند در صورت لزوم حمل و نقل را با ارائه دهنده تدارکات تعیین شده مشتری هماهنگ کند.
بسته بندی صادراتی را می توان با توجه به ساختار محصول و الزامات حمل و نقل ترتیب داد تا به محافظت از اجزای الکتریکی در حین جابجایی و حمل و نقل بین المللی کمک کند.
Dufew Electric بر روی قطعات الکترونیک قدرت از جمله مقاومت ها، سیستم های ترمز، راکتورها، فیلترهای تداخل الکترومغناطیسی، فیلترهای قدرت و ترانسفورماتورها تمرکز دارد.
انتخاب محصول را می توان با توجه به پارامترهای الکتریکی، ویژگی های VFD، طول کابل، محیط الکترومغناطیسی، شرایط نصب و سایر الزامات سیستم ارزیابی کرد.
Dufew از مشخصات الکتریکی سفارشی، پیکربندیها، نقشهها، نمونهها و نیازمندیهای خاص برنامهای که مشروط به ارزیابی مهندسی هستند پشتیبانی میکند.
تولید شامل بازرسی مواد، مونتاژ کنترل شده، آزمایش الکتریکی، بازرسی نهایی و مستندات محصول با توجه به الزامات قابل اجرا است.
Dufew Electric از تولیدکنندگان تجهیزات، یکپارچهکنندههای سیستم، توزیعکنندگان، مشتریان OEM و کاربران صنعتی با تامین محصول و هماهنگی بینالمللی لجستیک پشتیبانی میکند.
شبکه فیلتر آن نویز ناخواسته بین منبع تغذیه و تجهیزات متصل را کاهش می دهد و به کاهش تداخل الکترومغناطیسی ورودی و خروجی کمک می کند.
بله، زمانی که سرکوب EMI اضافی مورد نیاز است. راکتورها در درجه اول هارمونیک های جریان و اختلالات توان را بررسی می کنند، در حالی که فیلترهای EMI نویز الکترومغناطیسی را هدف قرار می دهند. بنابراین آنها می توانند مکمل یکدیگر باشند.
خیر. هادی ها در حالی که هسته مغناطیسی یکسانی دارند عایق الکتریکی هستند. تحت عملکرد حالت دیفرانسیل معمولی، شارهای مغناطیسی آنها تا حد زیادی یکدیگر را خنثی می کنند.
خازن های شماره X در سرتاسر هادی های خط برای نویز حالت دیفرانسیل استفاده می شوند، در حالی که خازن های Y بین خطوط برق و زمین برای نویز حالت مشترک وصل می شوند. الزامات ایمنی و عایق متفاوتی دارند.
Dufew Electric قطعات الکترونیک قدرت را برای درایوهای موتور، اتوماسیون صنعتی، انرژی های تجدیدپذیر، ذخیره انرژی و سیستم های کنترل قدرت تولید می کند. با پشتیبانی مهندسی، تولید کنترلشده، آزمایش الکتریکی، سفارشیسازی و قابلیتهای عرضه جهانی B2B، ما راهحلهای قابل اعتمادی را ارائه میکنیم که متناسب با نیازهای صنعتی مختلف است.
برای انتخاب محصول، مشخصات فنی، سفارشی سازی، نمونه ها و عرضه بین المللی با Dufew Electric تماس بگیرید.
