ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

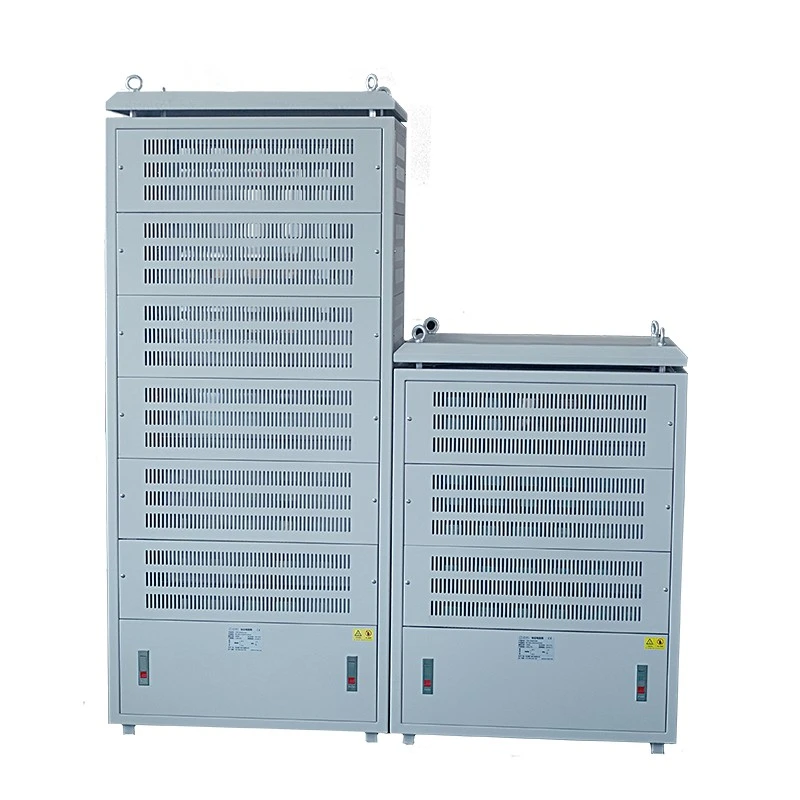

هنگامی که یک ژنراتور، یو پی اس، سیستم باتری، اینورتر یا سایر منبع تغذیه نیاز به کار تحت یک بار الکتریکی کنترل شده دارد، تجهیزات آزمایش باید بتوانند انرژی مورد نیاز را به طور ایمن جذب کنند. یک کابینت مقاومت بار با ترکیب عناصر مقاومت متعدد، اتصالات الکتریکی، اجزای خنک کننده و ساختارهای محافظ در یک محفظه راه حلی عملی ارائه می دهد.
این نوع تجهیزات عمدتاً برای آزمایش بار با توان بالا و اتلاف انرژی استفاده می شود. پیکربندی را می توان بر اساس ولتاژ، توان، مقاومت، چرخه کار، فضای نصب و نحوه کنترل بار تنظیم کرد.
هدف اصلی اعمال یک بار الکتریکی شناخته شده به تجهیزات مورد آزمایش است. این به مهندسان یا پرسنل تعمیر و نگهداری اجازه می دهد تا نحوه عملکرد سیستم را تحت شرایط عملیاتی تعریف شده مشاهده کنند.
به عنوان مثال، یک ژنراتور را می توان در سطوح مختلف بار بدون اتصال به سیستم الکتریکی معمولی تاسیسات آزمایش کرد. یک یو پی اس را می توان تحت یک تقاضای کنترل شده بررسی کرد، در حالی که یک سیستم باتری را می توان از طریق یک بار مقاومتی مشخص تخلیه کرد.
یک بار کنترل شده می تواند در طول راه اندازی ژنراتور، تعمیر و نگهداری و بررسی عملکرد استفاده شود. با اعمال تقاضای الکتریکی تعریف شده، اپراتورها می توانند ولتاژ خروجی، جریان، فرکانس، دما و پایداری عملکرد کلی را کنترل کنند.
سیستم های یو پی اس و منابع تغذیه اغلب نیاز به آزمایش بدون اتکا به تجهیزات متصل دارند. یک بار مقاومتی شناخته شده یک شرایط آزمایشی تکرارپذیر برای بررسی قابلیت خروجی و رفتار حرارتی فراهم می کند.
از بارهای مقاومتی می توان برای تخلیه انرژی الکتریکی ذخیره شده با نرخ کنترل شده استفاده کرد. ظرفیت باتری، جریان تخلیه، زمان کار و شرایط دما باید در هنگام تعیین پیکربندی مورد نیاز در نظر گرفته شود.
برخی از درایوهای موتور با کاهش سرعت موتور، انرژی الکتریکی تولید می کنند. هنگامی که این انرژی نمی تواند به منبع بازگردانده شود، ممکن است به یک بار مقاومتی هدایت شده و به گرما تبدیل شود. ظرفیت مورد نیاز به انرژی ترمز و چرخه عملیاتی بستگی دارد.
تجهیزات پرقدرت معمولاً به جای تکیه بر یک جزء بزرگ از چندین عنصر مقاومتی استفاده می کنند. المان ها را می توان به بخش های جداگانه تقسیم کرد و با توجه به بار مورد نیاز در ترکیب های مختلف به هم متصل شد.
این امکان بارگذاری پلکانی را فراهم می کند. یک آزمایش میتواند از سطح پایینتری شروع شود و به تدریج افزایش یابد، یا بخشهای انتخابی میتوانند به طور مستقل در مواقعی که چندین شرایط آزمایش مورد نیاز است، عمل کنند.
آرایش الکتریکی به ولتاژ، جریان، توان کل، مقدار مقاومت و محدوده بار مورد نیاز بستگی دارد. ساختار کابینه یکسان را نمی توان برای هر پروژه اعمال کرد.
درجه قدرت باید همراه با زمان کار در نظر گرفته شود. واحدی که بار زیادی را برای چند دقیقه تحمل می کند، نیازهای حرارتی متفاوتی نسبت به واحدی دارد که به طور مداوم کار می کند.
آزمایش مکرر نیز باید در نظر گرفته شود. حتی زمانی که هر آزمایش فردی نسبتاً کوتاه است، گرمای انباشته شده در طول چرخه های قبلی ممکن است بر بار مجاز چرخه بعدی تأثیر بگذارد.
برای انتخاب دقیق، مدت زمان عملیات، فاصله تکرار، دمای محیط و بار مورد نیاز باید به همراه درجه بندی الکتریکی نامی مشخص شود.
تمام انرژی الکتریکی اتلاف شده توسط عناصر مقاومت در نهایت تبدیل به گرما می شود. بنابراین محفظه به روشی مناسب برای حذف آن گرما با حفظ دمای عملیاتی ایمن نیاز دارد.
همرفت طبیعی ممکن است برای برخی کاربردهای کم توان مناسب باشد. تجهیزات با ظرفیت بالاتر ممکن است نیاز به خنک کننده هوای اجباری داشته باشند، با ظرفیت فن و مسیر جریان هوا با تولید گرمای مورد انتظار مطابقت دارد.
ساخت کابینت همچنین باید عایق الکتریکی، فاصله اجزاء، دسترسی ترمینال، تعمیر و نگهداری و محیط اطراف را در نظر بگیرد. تاسیسات در فضای باز ممکن است به محافظت بیشتری در برابر رطوبت، گرد و غبار، تغییرات دما و خوردگی نیاز داشته باشند.
| پارامتر | در نظر گرفتن انتخاب |
|---|---|
| ولتاژ نامی | الزامات ولتاژ و عایق سیستم |
| قدرت بارگذاری | کل توانی که باید توسط مجموعه مقاومت جذب شود |
| مقاومت | مقاومت کل و محدوده بار مورد نیاز |
| چرخه وظیفه | عملیات مداوم، متناوب یا کوتاه مدت |
| خنک کننده | همرفت طبیعی یا خنک کننده هوای اجباری |
| مراحل بارگذاری | تعداد مقاطع مقاومت قابل انتخاب |
| نصب و راه اندازی | شرایط داخلی یا خارجی و فضای موجود |
| کنترل کنید | سوئیچینگ بار دستی، مبتنی بر کنتاکتور یا از راه دور |
ساختارهای مقاومتی مختلف برای شرایط الکتریکی مختلف مناسب هستند. الفمقاومت سیمیمی تواند در مواردی استفاده شود که یک مقدار مقاومت تعریف شده و ظرفیت توان مناسب مورد نیاز است. یکمقاومت روکش آلومینیومییک ساختار فلزی فشرده با یک مسیر مفید برای انتقال حرارت فراهم می کند.
A جعبه مقاومت دههبرای نوع دیگری از کار در نظر گرفته شده است. مقادیر مقاومت قابل انتخاب آن را برای آزمایش های آزمایشگاهی، کالیبراسیون و توسعه مدار به جای عملیات بار با توان بالا مفید می کند.
برای مونتاژ کابینت، انتخاب تک تک عناصر باید همراه با بار الکتریکی کل، شرایط حرارتی و ترتیب نصب در نظر گرفته شود.
یک سیستم قدرت صنعتی کامل ممکن است شامل چندین نوع جزء باشد که هر کدام عملکرد الکتریکی خاصی دارند. یک مقاومت می تواند انرژی الکتریکی را از بین ببرد یا کنترل جریان را فراهم کند، در حالی که یک راکتور امپدانس القایی را برای کمک به مدیریت مسائل جریان و کیفیت توان معرفی می کند.
A فیلتر کنیدبرای کاهش نویز الکتریکی ناخواسته، هارمونیک ها یا اجزای فرکانس بالا استفاده می شود. در سیستم های موتور محرک، یک واحد ترمز می تواند مسیر انرژی بازسازی شده را قبل از رسیدن به بار مقاومتی کنترل کند.
Dufew Electric توسعه و تولید قطعات الکترونیک قدرت برای تجهیزات الکتریکی صنعتی است. طیف محصولات آن محصولات مقاومتی، واحدهای ترمز، راکتورها، فیلترها و اجزای مربوط به کنترل قدرت را پوشش می دهد.
برای برنامه های OEM و پروژه محور، مشخصات را می توان با توجه به ولتاژ، توان، مقاومت، چرخه کار، روش خنک کننده، ابعاد کابینت، اتصالات و چیدمان کنترل مورد بررسی قرار داد. این اجازه می دهد تا پیکربندی الکتریکی با تجهیزات واقعی و شرایط آزمایش مطابقت داشته باشد.
Dufew Electric یک تولید کننده و تامین کننده در چین است که به تولید کنندگان تجهیزات، توزیع کنندگان، یکپارچه سازان سیستم و کاربران صنعتی خدمات ارائه می دهد. این شرکت دارای گواهینامه های ISO و CE برای محصولات مرتبط و الزامات انطباق است.
کاربردهای متداول شامل ژنراتورها، سیستمهای UPS، باتریها، تجهیزات ذخیرهسازی انرژی، اینورترها، منابع تغذیه و سیستمهای محرک موتور انتخابی است. پیکربندی مورد نیاز به ظرفیت تجهیزات و شرایط آزمایش بستگی دارد.
بله. مقاطع مقاومت چندگانه را می توان به عنوان مراحل بار جداگانه طراحی کرد که به اپراتور اجازه می دهد سطوح مختلف بار را انتخاب کند. روش سوئیچینگ به درجه بندی الکتریکی و الزامات کنترل بستگی دارد.
کارکرد طولانیتر گرمای انباشتهشده بیشتری تولید میکند و بنابراین به ظرفیت حرارتی بیشتری نیاز دارد. هنگام تعیین درجه بندی مناسب باید مدت زمان تست، فرکانس تکرار، شرایط خنک کننده و دمای محیط را در نظر گرفت.
به طور کلی زمانی در نظر گرفته می شود که گرمای تولید شده توسط عناصر مقاومت از آنچه که همرفت طبیعی می تواند به طور موثر حذف کند بیشتر باشد. جریان هوای مورد نیاز به سطح توان، طراحی محفظه، زمان کارکرد و شرایط محیطی بستگی دارد.
اطلاعات مفید شامل ولتاژ، جریان، توان بار، مقاومت، مدت زمان آزمایش، چرخه کار، مراحل بارگذاری، محیط نصب، ابعاد کابینت موجود، شرایط خنککننده و الزامات کنترل است. مدل تجهیزات و روش آزمایش مورد نظر نیز می تواند به ارزیابی فنی کمک کند.
