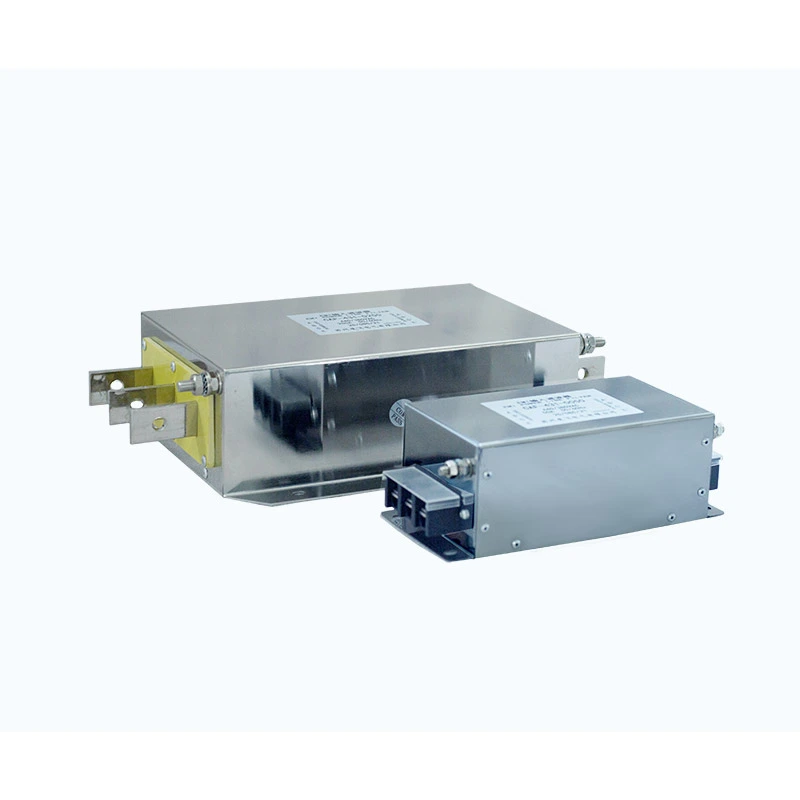

فیلتر خروجی

فیلتر خروجی بین پایانه های خروجی VFD و ترمینال های ورودی موتور نصب می شود تا کیفیت سیگنال های الکتریکی ارسال شده به موتور را بهبود بخشد.

با ترکیب مدارهای فیلتر چند مرحله ای با اجزای مغناطیسی بهینه شده، تداخل سوئیچینگ فرکانس بالا ایجاد شده توسط اینورتر PWM را کاهش می دهد و استرس الکتریکی در پایانه های موتور را کاهش می دهد.

طراحی به به حداقل رساندن کمک می کند:

- اجزای هارمونیک فرکانس بالا

- پالس های افزایش ولتاژ ناشی از کلیدزنی سریع

- استرس dv/dt روی عایق موتور

- تداخل الکترومغناطیسی از طریق کابل های موتور

سیستم عایق ارائه می دهد:

- خط به خط: 1500VDC / 60S

- خط به زمین: 2500VDC / 60S

با مقاومت عایق بالای 100MΩ، قابلیت اضافه بار 1.4 برابر جریان نامی به مدت 1 دقیقه، و پشتیبانی از فواصل کابل موتور تا 400 متر با کابل های محافظ، راه حل های Dufew برای سیستم های محرک صنعتی مناسب هستند.

مشخصات فنی

توضیحات مدل

CAF-4 3 2-0600

مزایای کلیدی

1. قابلیت استفاده از کابل بلند

کابل های موتور بلند می توانند ظرفیت خازنی توزیع شده را ایجاد کنند که ممکن است جریان شارژ و تداخل فرکانس بالا را افزایش دهد. طراحی مدار مغناطیسی بهینه به کاهش تاثیر ظرفیت کابل، بهبود پایداری شکل موج خروجی و کاهش تشعشعات فرکانس بالا کمک می‌کند و فیلتر را برای نصب موتور از راه دور مناسب می‌کند. کابل های محافظ تا 400 متر و کابل های بدون محافظ تا 300 متر را پشتیبانی می کند.

2. بهبود حفاظت عایق موتور

عملکرد سوئیچینگ PWM می تواند افزایش سریع ولتاژ و تنش فرکانس بالا را روی سیم پیچ های موتور ایجاد کند. فیلتر خروجی به کاهش ضربه dv/dt و استرس افزایش ولتاژ کمک می کند، پیری عایق ناشی از تعویض پالس ها را محدود می کند و قابلیت اطمینان کلی خدمات موتور را بهبود می بخشد.

3. کاهش تداخل الکترومغناطیسی

ساختار فیلتر چند مرحله ای به سرکوب نویز سوئیچینگ فرکانس بالا و همچنین تداخل حالت مشترک و حالت دیفرانسیل کمک می کند. این می تواند عملکرد EMC را بهبود بخشد و تداخل در سیستم های مجهز به تجهیزات کنترل و نظارت حساس را کاهش دهد.

4. عملکرد موتور را با تلفات اضافی کم حفظ می کند

طراحی فیلتر در درجه اول اجزای فرکانس بالا را هدف قرار می دهد و در عین حال انرژی فرکانس اساسی مورد نیاز برای عملکرد عادی موتور را حفظ می کند. این به حفظ خروجی گشتاور موتور پایدار، به حداقل رساندن تلفات اضافی و پشتیبانی از عملکرد مداوم قابل اعتماد کمک می کند.

5. یکپارچه سازی صنعتی انعطاف پذیر

طراحی جمع و جور از نصب عمودی و افقی پشتیبانی می کند و می تواند چیدمان های مختلف کابینت را در خود جای دهد. رتبه‌بندی‌های ولتاژ و جریان سفارشی نیز برای برآورده کردن برنامه‌های صنعتی خاص و الزامات پروژه OEM در دسترس هستند.

سناریوهای کاربردی

فیلتر خروجی Dufew برای کاربردهایی که طول کابل موتور بیش از 50 متر است و همچنین تجهیزات سروو ماشینکاری با دقت بالا، سیستم های درایو سنکرون چند موتوره و خطوط تولید مجهز به تجهیزات بازرسی حساس مناسب است. همچنین برای جرثقیل ها و تجهیزات قالب گیری تزریقی که نیاز به شتاب و ترمز مکرر دارند مناسب است.

کاربردهای معمولی عبارتند از اتوماسیون صنعتی، ماشین آلات CNC، آسانسور، تجهیزات بندری، ماشین آلات نساجی، ماشین‌های قالب‌گیری تزریقی و سیستم‌های تست.

مقایسه انتخاب

قابلیت تولید و تضمین کیفیت

Dufew Electric در قطعات الکترونیک قدرت صنعتی، از جمله فیلترها، راکتورها، مقاومت های ترمز و راه حل های الکتریکی سفارشی تخصص دارد.

Dufew با تجربه مهندسی در قطعات مغناطیسی و کاربردهای سیستم درایو، راه حل های سفارشی برای سطوح مختلف ولتاژ، محدوده جریان و نیازهای نصب ارائه می دهد.

قابلیت‌های تولید Dufew شامل پردازش اجزای مغناطیسی، سیم‌پیچ دقیق، عملیات عایق، تأیید پارامترهای الکتریکی و آزمایش عملکرد می‌شود و از کیفیت تولید ثابت و عملکرد قابل اطمینان محصول اطمینان می‌دهد.

کنترل کیفیت شامل مقاومت عایق، مقاومت دی الکتریک، افزایش دما، عملکرد الکتریکی و بازرسی ظاهری است. هر مرحله برای بررسی ایمنی الکتریکی، پایداری عملیاتی و کیفیت کلی محصولات نهایی طراحی شده است.

Dufew از تولید OEM، طرح های سفارشی، مستندات فنی و پشتیبانی مهندسی نرم افزار برای برآوردن نیازهای مختلف صنعتی پشتیبانی می کند. مستندات کیفیت شامل گواهی مدیریت کیفیت ISO، گواهینامه CE و گزارش های آزمایش محصول است.

بسته بندی و تحویل

Dufew از بسته بندی استاندارد صادراتی برای اطمینان از حمل و نقل ایمن قطعات الکتریکی صنعتی استفاده می کند.

راه حل های بسته بندی عبارتند از:

- محافظ مقاوم در برابر رطوبت

- تثبیت مقاوم در برابر ضربه

- جعبه های چوبی تقویت شده برای مدل های بزرگ

- برچسب های شناسایی محصول

- مدارک فنی

هر محصول قبل از ارسال بازرسی می شود تا از مطابقت با نیازهای مشتری اطمینان حاصل شود.

سوالات متداول

Q1: تفاوت بین فیلتر خروجی و راکتور خروجی چیست؟

فیلتر خروجی عمدتاً اجزای سوئیچینگ فرکانس بالا، تداخل PWM و نویز الکترومغناطیسی در سمت موتور را هدف قرار می دهد. راکتور خروجی عمدتاً نرخ افزایش ولتاژ را کاهش می دهد، تأثیر جریان را محدود می کند و شرایط شکل موج خروجی را بهبود می بخشد.

برای کاربردهای سخت، راه حل مناسب به طول کابل، نوع موتور و الزامات EMC بستگی دارد.

Q2: آیا این راه حل می تواند صدای موتور را کاهش دهد؟

بله. با کاهش اجزای فرکانس بالا تولید شده توسط سوئیچینگ اینورتر، می تواند به کاهش لرزش الکترومغناطیسی و بهبود شرایط عملکرد موتور کمک کند.

Q3: چرا فیلتر کردن برای کابل های موتور طولانی مهم است؟

کابل های بلند ظرفیت توزیع شده را افزایش می دهند و ممکن است تداخل فرکانس بالا را تقویت کنند. فیلتر مناسب به کاهش استرس الکتریکی مرتبط با کابل کمک می کند و پایداری سیستم را بهبود می بخشد.

Q4: آیا Dufew می تواند راه حل های فیلتر را سفارشی کند؟

بله. Dufew راه حل های سفارشی از جمله رتبه بندی ولتاژ، ظرفیت جریان، ویژگی های فیلتر، ابعاد و ساختار نصب را با توجه به نیاز مشتری ارائه می دهد.
