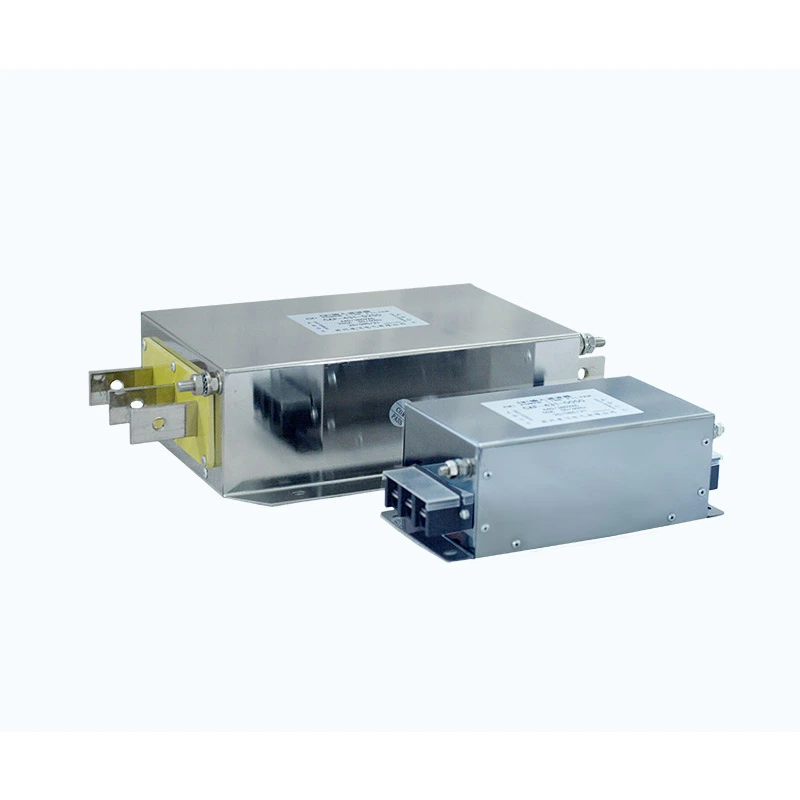

یک فیلتر درایو فرکانس متغیر در اطراف یک درایو فرکانس متغیر نصب شده است تا تداخل الکتریکی ایجاد شده در طول تنظیم سرعت موتور را کنترل کند.
یک اتصال معمولی این است:
منبع تغذیه → فیلتر ورودی → VFD → فیلتر خروجی → موتور
دو بخش به بخش های مختلف سیستم درایو می پردازند.
کنترلهای فیلتر ورودی تداخل الکترومغناطیسی را بین VFD و شبکه برق انجام میدهند.
فیلتر خروجی اجزای فرکانس بالا تولید شده توسط سوئیچینگ PWM را قبل از رسیدن به موتور از طریق کابل ضعیف می کند.
این پیکربندی برای کاربردهایی در نظر گرفته شده است که در آن باید هر دو EMI سمت پاور و جلوه های فرکانس بالا سمت موتور در نظر گرفته شوند.
این فیلتر با یک فیلتر EMI ورودی معمولی متفاوت است که فقط اتصال بین منبع تغذیه و درایو را فیلتر می کند.
دستگاه های سوئیچینگ در داخل یک VFD اجزای الکتریکی با فرکانس بالا را تولید می کنند که می توانند از طریق منبع تغذیه حرکت کنند و بر سایر تجهیزات موجود در همان سیستم توزیع تأثیر بگذارند. بخش ورودی از اجزای مغناطیسی و خازنی برای تضعیف حالت مشترک و حالت دیفرانسیل استفاده می کند که ممکن است شامل چوک های حالت مشترک، اجزای القایی حالت دیفرانسیل، خازن های X، خازن های Y و مقاومت ها باشد.
بخش ورودی برای سرکوب EMI انجام شده در نظر گرفته شده است و جایگزین سیستم جبران هارمونیک اختصاصی نمی شود که در آن الزامات خاص THD فرکانس پایین اعمال می شود.
یک VFD یک شکل موج خروجی PWM با انتقال سریع ولتاژ تولید می کند. با کابل های موتور بلند، ظرفیت خازنی و امپدانس توزیع شده می تواند بر شکل موج ولتاژ در پایانه های موتور تأثیر بگذارد. بخش خروجی اجزای فرکانس بالا را تضعیف می کند و می تواند به کاهش dv/dt سمت موتور، اثرات موج بازتابی، تنش عایق سیم پیچ موتور و صدای موتور با فرکانس بالا کمک کند.
عملکرد واقعی به ویژگی های سوئیچینگ VFD، طول کابل و ساختار، عایق موتور، زمین و پیکربندی فیلتر انتخاب شده بستگی دارد.
هر نصب VFD به فیلتر ورودی و خروجی نیاز ندارد.
پیکربندی مورد نیاز به مشکلی که در حال حل شدن است بستگی دارد.
| شرایط کاربرد | در نظر گرفتن فیلتر معمولی |
|---|---|
| ورود تداخل VFD به شبکه برق | فیلتر EMI سمت ورودی |
| تداخل موثر بر تجهیزات کنترل نزدیک | فیلتر EMI سمت ورودی |
| کابل موتور بلند | ممکن است نیاز به فیلتر سمت خروجی باشد |
| dv/dt سمت موتور بالا | فیلتر سمت خروجی |
| نگرانی ولتاژ موج منعکس شده | فیلتر سمت خروجی |
| هم تداخل سمت پاور و هم تداخل سمت موتور | فیلتر ورودی/خروجی یکپارچه |
این تمایز در هنگام انتخاب محصول مهم است. فیلتر باید بر اساس مشکل واقعی الکتریکی مشخص شود نه اینکه صرفاً به دلیل وجود VFD نصب شود.
Dufew Electric مدارهای فیلتر ورودی و خروجی را در یک مجموعه ترکیب می کند.
این دو بخش دارای مسیرهای الکتریکی و قسمت های پایانه جداگانه برای اتصال به منبع تغذیه، VFD و موتور هستند.
شبکه فیلتر می تواند شامل موارد زیر باشد:
- اجزای مغناطیسی حالت مشترک
- اجزای القایی حالت دیفرانسیل
- خازن های X
- خازن های Y
- مقاومت های میرایی
- سایر اجزای مورد نیاز پیکربندی انتخاب شده
ساختار یکپارچه نیاز به نصب دو محفظه فیلتر مجزا را زمانی که هر دو فیلتر ورودی و خروجی مورد نیاز است، کاهش می دهد.
آرایش داخلی واقعی به رتبه بندی و پیکربندی محصول بستگی دارد.
| پارامتر | مشخصات |
|---|---|
| ولتاژ نامی | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| فرکانس عملیاتی | 50 هرتز / 60 هرتز / تا 500 هرتز |
| جریان رتبه بندی شده | 5A--1600A |
| استحکام دی الکتریک، خط به خط | 1500VDC / 60s |
| استحکام دی الکتریک، خط به زمین | 2500VDC / 60s |
| مقاومت عایق | > 100MΩ در 1000VDC |
| قابلیت اضافه بار | 1.4 × جریان نامی برای 1 دقیقه |
| حداقل فاصله اضافه بار | 15 دقیقه |
| حداکثر طول کابل* | 400 متر محافظ / 300 متر بدون محافظ |
| درجه حفاظت | IP00 / IP20 |
| کلاس عایق | T40 / F (155 درجه سانتیگراد) |
| درجه ضد شعله | UL94V-2 |
| استاندارد محصول | GB/T 15287/8 |
* حداکثر طول کابل به کاربرد بستگی دارد و باید با توجه به مشخصات خروجی VFD، موتور، نوع کابل، ترتیب اتصال به زمین و مدل فیلتر انتخابی تأیید شود.
یک مدل فیلتر معمولی Dufew عبارت است از: CAF-4 3 1-0010
| کد | توضیحات |
|---|---|
| CAF | سری فیلترهای Dufew Electric |
| 4 | کلاس ولتاژ؛ 2 = 220 ولت، 4 = 380 ولت، 6 = 690 ولت |
| 3 | پیکربندی فاز؛ 3 = سه فاز، 1 = تک فاز |
| 1 | دسته فیلتر; 1 = فیلتر ورودی، 2 = فیلتر خروجی |
| 0010 | جریان نامی؛ 0010 = 10A |
برای پیکربندی ورودی/خروجی یکپارچه، کد مدل قابل اجرا باید در برابر نقشه و مشخصات محصول مربوطه تأیید شود.
| کاربرد | نیاز اصلی | عملکرد فیلتر کردن |
|---|---|---|
| سیستم های درایو فرکانس متغیر | کنترل EMI تولید شده در طول عملیات VFD | سرکوب EMI انجام شده در سمت ورودی و فیلتر فرکانس بالا در سمت خروجی |
| سیستم های سروو درایو | تداخل الکتریکی در اطراف تجهیزات سروو را کاهش دهید | کنترل EMI سمت ورودی و فیلتر سمت موتور سمت خروجی |
| کنترل موتور صنعتی | بهبود عملکرد EMC سیستم های محرک موتور | تداخل هدایت شده و اجزای سوئیچینگ فرکانس بالا را سرکوب کنید |
| ماشین آلات و ماشین آلات CNC | تداخل مؤثر بر تجهیزات کنترل و درایو را کاهش دهید | فیلتر EMI ورودی و کاهش dv/dt سمت خروجی |
| نصب کابل موتور بلند | اثرات امواج بازتابی و ولتاژ فرکانس بالا را کنترل کنید | فیلتر سمت خروجی بین VFD و موتور |
| سیستم های نقاله، پمپ و فن | تداخل عملکرد موتور با سرعت متغیر را کاهش دهید | سرکوب EMI سمت ورودی و در صورت نیاز فیلتر خروجی |
| تجهیزات اتوماسیون صنعتی | تداخل بین سیستم های درایو و وسایل الکترونیکی مجاور را محدود کنید | فیلتر حالت مشترک و حالت دیفرانسیل |
| تجهیزات تولیدی | هم تداخل سمت قدرت و هم تداخل سمت موتور را برطرف کنید | فیلتر ورودی و خروجی یکپارچه |
توجه: پیکربندی فیلتر مورد نیاز به VFD، موتور، طول کابل، شرایط EMC و مشکل تداخل خاص بستگی دارد. هر برنامه VFD به فیلتر ورودی و خروجی نیاز ندارد.
| پارامتر انتخاب | اطلاعات مورد نیاز | هدف |
|---|---|---|
| مدل VFD | شماره سازنده و مدل | برای تعیین پیکربندی ورودی/خروجی قابل اجرا |
| ولتاژ نامی | 220 VAC / 380 VAC / 690 VAC / 1140 VAC | برای تطبیق رتبه ولتاژ فیلتر با سیستم درایو |
| جریان رتبه بندی شده | جریان ورودی یا خروجی VFD | برای تعیین درجه جریان فیلتر مورد نیاز |
| قدرت موتور | کیلو وات یا HP | برای ارزیابی الزامات فیلتر سمت موتور |
| ولتاژ نامی موتور | ولتاژ کار موتور | برای تأیید سازگاری سمت خروجی |
| طول کابل موتور | طول کابل واقعی بر حسب متر | برای ارزیابی اثرات dv/dt و امواج بازتابی مهم است |
| نوع کابل | سپردار یا بدون محافظ؛ ساخت کابل در صورت وجود | برای ارزیابی ویژگی های EMC و فرکانس بالا |
| فرکانس سوئیچینگ | فرکانس حامل/سوئیچینگ VFD، در صورت وجود | به ارزیابی الزامات فیلتر فرکانس بالا کمک می کند |
| محیط نصب | کابینت کنترل، ماشین، خط تولید و غیره | برای تعیین ملاحظات نصب و EMC |
| شرایط تداخل | EMI، نویز موتور، dv/dt، موج بازتابی، تداخل تجهیزات نزدیک و غیره. | برای تشخیص اینکه آیا فیلتر ورودی، فیلتر خروجی یا یک پیکربندی یکپارچه مناسب است |
| ترتیب زمین | روش ارت و محافظ کابل | برای کنترل موثر تداخل فرکانس بالا مهم است |
برای ارزیابی اولیه، مشتریان می توانند موارد زیر را ارائه دهند:
مدل VFD + ولتاژ نامی + جریان نامی + توان موتور + طول کابل موتور + نوع کابل + فرکانس سوئیچینگ + تداخل مشاهده شده
این اطلاعات عموماً برای انتخاب فیلتر مفیدتر از تعیین فیلتر فقط با توان موتور است.
نصب صحیح مهم است زیرا تداخل فرکانس بالا می تواند بخشی از مدار فیلتر را از طریق سیم کشی نامناسب دور بزند.
بخش ورودی را بین منبع تغذیه و VFD وصل کنید.
قسمت خروجی را بین VFD و موتور وصل کنید.
ترمینال های ورودی و خروجی باید طبق نمودار سیم کشی محصول متصل شوند و نباید تعویض شوند.
کابل های سمت پاور و سمت موتور باید به طور جداگانه مسیریابی شوند.
از دویدن موازی طولانی بین هادی های ورودی و خروجی فیلتر خودداری کنید، زیرا جفت الکترومغناطیسی می تواند کارایی فیلتر را کاهش دهد.
فیلتر باید مطابق با الزامات نصب الکتریکی قابل اجرا و دستورالعمل های EMC سازنده VFD زمین شود.
برای تداخل فرکانس بالا، یک مسیر زمینی کوتاه و با امپدانس کم به طور کلی ترجیح داده می شود.
در جایی که از کابل موتور محافظ استفاده می شود، محافظ کابل باید مطابق با الزامات EMC سازنده VFD خاتمه یابد.
قبل از روشن کردن سیستم، بررسی کنید:
- درجه ولتاژ و جریان فیلتر
- اتصالات ترمینال
- زمین زدن
- مسیریابی کابل ورودی/خروجی
- اتصال موتور
- نصب مکانیکی
پس از نصب، عملکرد نرمال VFD و موتور را بررسی کنید و شرایط تداخل اصلی را بررسی کنید.
Dufew Electric قطعات الکترونیک قدرت از جمله مقاومت ها، سیستم های ترمز، راکتورها، فیلترها، ترانسفورماتورها و قطعات الکتریکی سفارشی را تولید می کند. فیلترهای درایو فرکانس متغیر با توجه به پیکربندی و کاربرد الکتریکی مورد نیاز تولید می شوند.
فرآیند تولید معمولاً شامل بازرسی قطعات، پردازش اجزای مغناطیسی، سیم پیچ و عایق، مونتاژ فیلتر، آزمایش الکتریکی، بازرسی نهایی و بسته بندی می شود. بسته به پیکربندی محصول، بررسی های کیفیت ممکن است شامل مشخصات اجزا، سیم پیچ، عایق، پایانه ها، مقاومت عایق، مقاومت دی الکتریک، عملکرد الکتریکی و ابعاد باشد.
نقشه های خاص محصول، سوابق آزمایش و اسناد فنی را می توان با توجه به الزامات پروژه ارائه کرد.
Dufew Electric دارای گواهینامه های ISO و CE است که از مدیریت کیفیت و الزامات انطباق محصول پشتیبانی می کند.
گواهینامه و مدارک فنی مربوطه باید با توجه به مدل محصول خاص و بازار مقصد تأیید شود.
بازرسی کیفیت مراحل مربوطه را از تأیید و مونتاژ قطعه تا آزمایش الکتریکی و بازرسی نهایی را پوشش می دهد.
Dufew Electric فیلترها و سایر قطعات الکترونیک قدرت را برای OEM ها، توزیع کنندگان، یکپارچه سازهای سیستم و کاربران صنعتی تامین می کند.

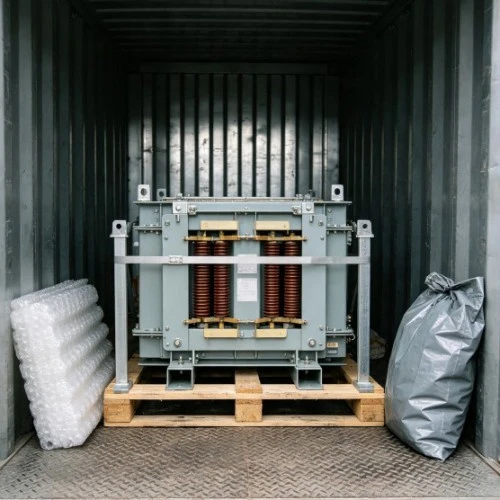

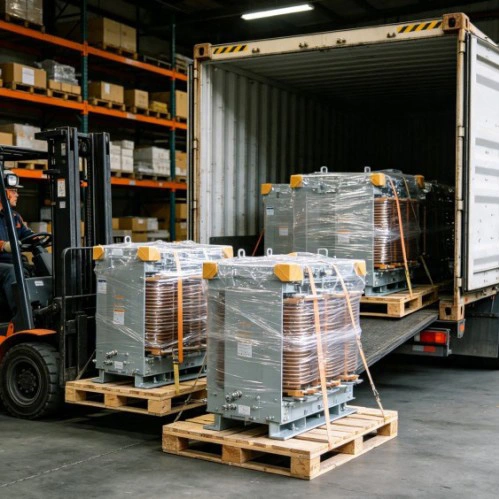

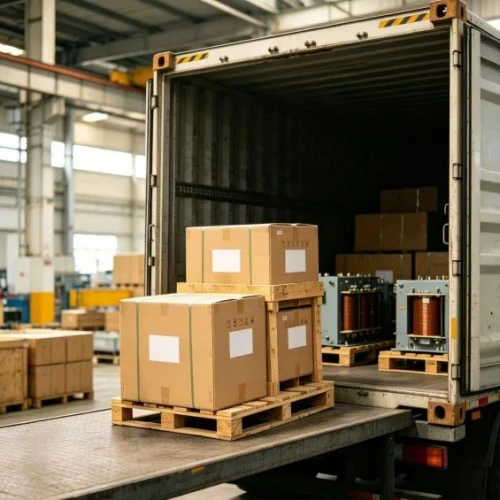

بسته بندی و ترتیبات تحویل با توجه به ابعاد محصول، وزن، مقدار، مقصد و نیاز مشتری انتخاب می شود.
ترتیبات حمل و نقل موجود ممکن است شامل موارد زیر باشد:
- حمل و نقل دریایی
- حمل و نقل هوایی
- تحویل سریع
- فورواردر معرفی شده توسط مشتری
بسته بندی با توجه به شرایط ساخت و حمل و نقل محصول انتخاب می شود.
یک فیلتر ورودی بین منبع تغذیه و VFD برای کنترل EMI هدایت شده نصب شده است. یک فیلتر خروجی بین VFD و موتور برای کنترل اجزای فرکانس بالا، dv/dt و اثرات موج بازتابی نصب شده است.
خیر. نیاز به طول کابل موتور، ویژگی های خروجی VFD، عایق موتور، شرایط EMC و الزامات کاربرد بستگی دارد.
بله. می توان آن را برای کاربردهای درایو سروو که در آن EMI سمت ورودی یا تداخل فرکانس بالا سمت موتور باید کنترل شود، ارزیابی کرد. درجه بندی الکتریکی باید با سیستم محرک مطابقت داشته باشد.
بله. بخش خروجی برای تضعیف اجزای سوئیچینگ فرکانس بالا طراحی شده است و می تواند dv/dt را در پایانه های موتور کاهش دهد. نتیجه واقعی به VFD، پیکربندی فیلتر، کابل و موتور بستگی دارد.
بله. کابل های موتور بلند می توانند اثرات ولتاژ موج بازتابی و فرکانس بالا را افزایش دهند و فیلتر خروجی را مرتبط تر کنند. طول کابل مجاز باید برای برنامه خاص تایید شود.
نه لزوما. این محصول در درجه اول برای فیلتر EMI و فرکانس بالا در اطراف سیستم های VFD در نظر گرفته شده است. اگر لازمه کنترل سفارشات هارمونیک سیستم قدرت خاص یا THD باشد، یک راه حل کاهش هارمونیک اختصاصی باید ارزیابی شود.

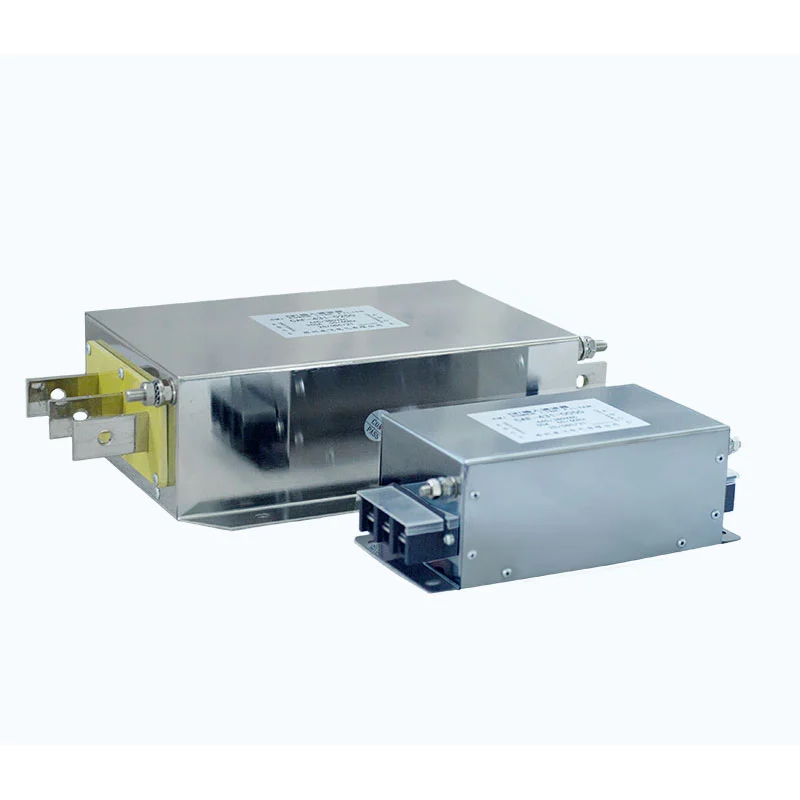

به دلیل غیرفعال بودن فیلتر معمولاً نیازی به تنظیم الکترونیکی نیست. انتخاب صحیح مدل، سیم کشی، زمین و نصب هنوز ضروری است.
مدل VFD، ولتاژ تغذیه، جریان نامی، توان موتور، طول کابل موتور، نوع کابل و تداخل خاص یا مشکل سمت موتور برای انتخاب پیکربندی مناسب مفید هستند.
Dufew Electric فیلترهای درایو فرکانس متغیر را برای VFD ها، درایوهای سروو، سیستم های کنترل موتور و تجهیزات اتوماسیون صنعتی تولید می کند.
پیکربندی یکپارچه فیلتر EMI سمت ورودی و فیلتر موتور سمت خروجی را در یک مجموعه فراهم می کند. انتخاب می تواند بر اساس رتبه بندی درایو، ویژگی های موتور، طول کابل، شرایط EMC و الزامات نصب باشد.
برای ارزیابی محصول، مدل VFD، توان موتور، جریان نامی، طول کابل موتور، نوع کابل و ولتاژ تغذیه را ارائه دهید.
