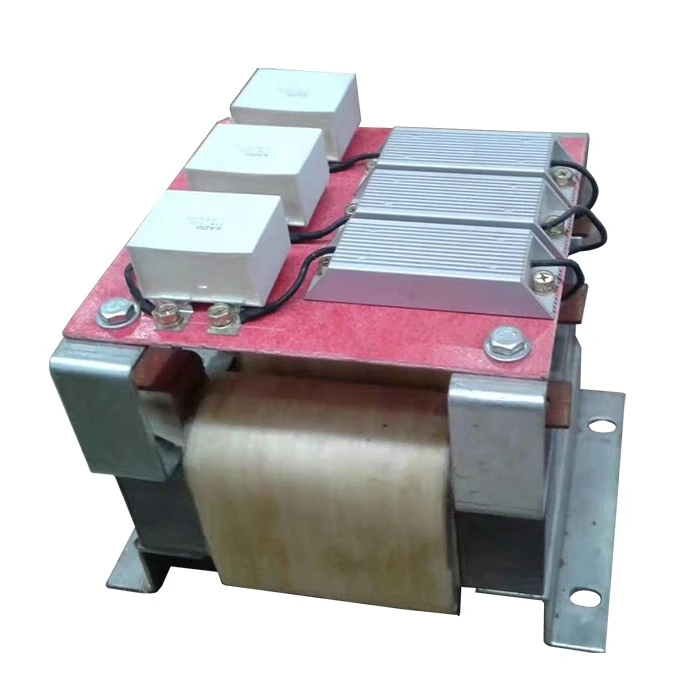

فیلتر ولتاژ مشتق

فیلتر ولتاژ مشتق الکتریک Dufew در سمت خروجی VFD برای بهبود شرایط الکتریکی بین اینورتر و موتور نصب شده است. سیستم‌های اینورتر مدرن از دستگاه‌های سوئیچینگ پرسرعت برای کنترل دقیق سرعت و گشتاور استفاده می‌کنند، اما انتقال سریع ولتاژ PWM می‌تواند لبه‌های ولتاژ تند ایجاد کند که استرس dv/dt را بر سیم‌پیچ‌های موتور افزایش می‌دهد، ولتاژ منعکس‌شده ناشی از عدم تطابق امپدانس کابل، ولتاژ حالت مشترک بین موتور و جریان با فرکانس بالا، جریان الکترومغناطیسی بالا، جریان الکترومغناطیسی بالا.

این اثرات می‌تواند با کارکرد طولانی کابل موتور، فرکانس‌های سوئیچینگ اینورتر بالا، موتورهایی که در اصل برای کار اینورتر طراحی نشده‌اند، یا تجهیزات صنعتی با الزامات سخت‌گیرانه پایداری الکتریکی قابل‌توجه‌تر شوند. Dufew از یک ساختار میرایی LC با مقاومت کنترل شده برای جذب انرژی نوسان فرکانس بالا، نرخ انتقال ولتاژ آهسته و کاهش تنش الکتریکی گذرا با حفظ عملکرد عادی اینورتر استفاده می کند.

این فیلتر می تواند به کاهش پیک های ولتاژ PWM، استرس عایق موتور، اثرات موج بازتابی و تداخل فرکانس بالا کمک کند، در حالی که شرایط انتقال کابل و سازگاری کلی سیستم درایو را بهبود می بخشد.

فناوری Dufew dv/dt چگونه کار می کند؟

ساختار میرایی LC برای کنترل انتقال ولتاژ

در طول سوئیچ اینورتر، پالس های PWM تغییرات ولتاژ با فرکانس بالا را ایجاد می کنند که از طریق کابل موتور عبور می کند. این فیلتر امپدانس کنترل شده را به مدار خروجی وارد می کند تا تغییرات سریع ولتاژ و اضافه ولتاژ گذرا را محدود کند، شرایط ولتاژ را در پایانه های موتور بهبود بخشد و اثرات موج بازتابی را کاهش دهد. در مقایسه با یک راکتور خروجی معمولی، ساختار میرایی کنترل اضافی نوسانات ولتاژ فرکانس بالا را فراهم می کند.

طراحی کنترل ولتاژ حالت مشترک

سوئیچینگ فرکانس بالا می تواند ولتاژ حالت مشترک بین سیم پیچ های موتور، هادی کابل و سیستم زمین ایجاد کند. Dufew طراحی مغناطیسی و الکتریکی را برای کاهش تداخل حالت مشترک و اجزای ولتاژ فرکانس بالا بهینه می کند، که می تواند به محدود کردن اثرات ولتاژ شفت، کاهش خطر جریان تخلیه یاتاقان و بهبود عملکرد EMC کمک کند.

عملکرد حفاظت موتور

کاهش تنش عایق تحت عملیات PWM

انتقال سریع ولتاژ و پالس های مکرر PWM می تواند استرس الکتریکی را بر عایق سیم پیچ موتور افزایش دهد و به پیری عایق در طول زمان کمک کند. با تعدیل نرخ افزایش ولتاژ و محدود کردن پیک‌های گذرا، Dufew به کاهش تنش عایق سیم‌پیچ کمک می‌کند و برای کاربردهای مقاوم‌سازی که موتورهای موجود نیاز به سازگاری بهتر با عملکرد VFD دارند، مناسب است.

بهبود قابلیت اطمینان بلبرینگ

ولتاژ حالت مشترک می تواند مسیرهای جریان با فرکانس بالا را از طریق یاتاقان های موتور ایجاد کند و به طور بالقوه ولتاژ شفت و اثرات تخلیه یاتاقان را افزایش دهد. با کاهش اجزای ولتاژ فرکانس بالا، این فیلتر به محدود کردن تأثیر ولتاژ شفت و آسیب‌های ناشی از جریان کمک می‌کند و در عین حال از عملکرد پایدارتر موتور پشتیبانی می‌کند.

حمایت از عملیات صنعتی مستمر

برای موتورهایی که تحت شرایط کار پیوسته کار می کنند، کنترل گذراهای ولتاژ و تنش الکتریکی با فرکانس بالا می تواند به حفظ در دسترس بودن تجهیزات و کاهش استرس الکتریکی روی موتورها و اجزای متصل کمک کند. این امر از الزامات عملیاتی و نگهداری پایدار در سیستم های درایو صنعتی پشتیبانی می کند.

راهنمای انتخاب برنامه

یک راه حل فیلتر dv/dt معمولا زمانی در نظر گرفته می شود که سیستم ها دارای:

برنامه های کاربردی معمولی

محلول های Dufew برای موارد زیر مناسب هستند:

کاربردهای معمولی شامل اتوماسیون صنعتی، ماشین آلات CNC، تجهیزات بندری، ماشین‌های قالب‌گیری تزریقی، ماشین‌آلات نساجی، تجهیزات پردازش کاغذ و سیستم‌های تست است که در آن موتورهای مبتنی بر VFD به کنترل ولتاژ بهبود یافته و حفاظت الکتریکی سمت موتور نیاز دارند.

ویژگی های طراحی فنی

طراحی اجزای مغناطیسی کم تلفات

Dufew از مواد مغناطیسی و ساختارهای بهینه شده برای حفظ ویژگی های اندوکتانس پایدار و در عین حال کاهش تلفات مغناطیسی و پشتیبانی از اتلاف گرمای موثر در طول عملیات مداوم استفاده می کند.

سیستم عایق صنعتی

سیستم عایق می تواند از مواد عایق کلاس F همراه با عملیات اشباع خلاء برای بهبود یکپارچگی عایق، استحکام مکانیکی و مقاومت در برابر شرایط محیطی در طول عملیات صنعتی استفاده کند.

پیکربندی نصب انعطاف پذیر

برای تطبیق طرح‌بندی‌های مختلف کابینت و تجهیزات، Dufew از گزینه‌های حفاظتی IP00 و IP22، نصب عمودی یا افقی، ابعاد سفارشی‌شده و پیکربندی‌های مکانیکی خاص پروژه با توجه به نیازهای برنامه پشتیبانی می‌کند.

مشخصات فنی

فیلتر dv/dt در مقابل فیلتر موج سینوسی

قابلیت تولید و تضمین کیفیت

Dufew Electric در قطعات الکترونیک قدرت صنعتی، از جمله فیلترها، راکتورها، مقاومت های ترمز، ترانسفورماتورها و راه حل های الکتریکی سفارشی تخصص دارد. برای محصولات فیلتر محافظ موتور، فرآیند تولید شامل انتخاب هسته مغناطیسی، سیم پیچی دقیق، عملیات عایق، اشباع خلاء، تست عملکرد الکتریکی و بازرسی نهایی است.

بررسی های کلیدی کیفیت ممکن است شامل موارد زیر باشد:

- تست مقاومت عایق
- تست مقاومت دی الکتریک
- تأیید القاء
- تست افزایش دما
- بازرسی نهایی محصول

Dufew Electric از تولید OEM، پارامترهای الکتریکی سفارشی، پشتیبانی برنامه های مهندسی و راه حل های مبتنی بر پروژه پشتیبانی می کند. اسناد گواهینامه و گزارش های آزمایش محصول را می توان با توجه به الزامات محصول و پروژه ارائه کرد.

سوالات متداول

Q1: فیلتر ولتاژ مشتق در سیستم های VFD برای چیست؟

یک فیلتر ولتاژ مشتق برای کاهش تنش dv/dt، افزایش ناگهانی ولتاژ و تداخل فرکانس بالا که توسط سوئیچینگ اینورتر ایجاد می شود، استفاده می شود. این به بهبود حفاظت عایق موتور و قابلیت اطمینان سیستم کمک می کند.

Q2: چه زمانی باید این راه حل انتخاب شود؟

برای کاربردهایی با کابل های موتور بلند، موتورهای استاندارد مبتنی بر اینورتر، فرکانس های سوئیچینگ بالا، نگرانی های جریان یاتاقان یا الزامات سختگیرانه EMC توصیه می شود.

Q3: تفاوت بین فیلتر dv/dt و فیلتر موج سینوسی چیست؟

فیلتر dv/dt عمدتا نرخ افزایش ولتاژ و تنش ولتاژ گذرا را کاهش می‌دهد، در حالی که فیلتر موج سینوسی خروجی PWM را به شکل موج نزدیک به سینوسی با عملکرد فیلترینگ بالاتر تغییر شکل می‌دهد.

Q4: آیا Dufew می تواند راه حل های محافظت از موتور را سفارشی کند؟

بله. Dufew راه حل های سفارشی را با توجه به ولتاژ سیستم، ظرفیت جریان، فرکانس حامل، طول کابل، الزامات نصب و شرایط کاربرد ارائه می دهد.

راه حل های سفارشی حفاظت موتور از Dufew Electric

Dufew Electric راه حل های حفاظتی سفارشی شده در سمت خروجی را برای سیستم های VFD، درایوهای سروو و کاربردهای موتور صنعتی ارائه می دهد. از طریق طراحی حرفه ای برق، فرآیندهای تولید کنترل شده و بازرسی دقیق کیفیت، Dufew به مشتریان کمک می کند تا استرس الکتریکی مربوط به PWM را کاهش دهند و قابلیت اطمینان سیستم درایو طولانی مدت را بهبود بخشند.
