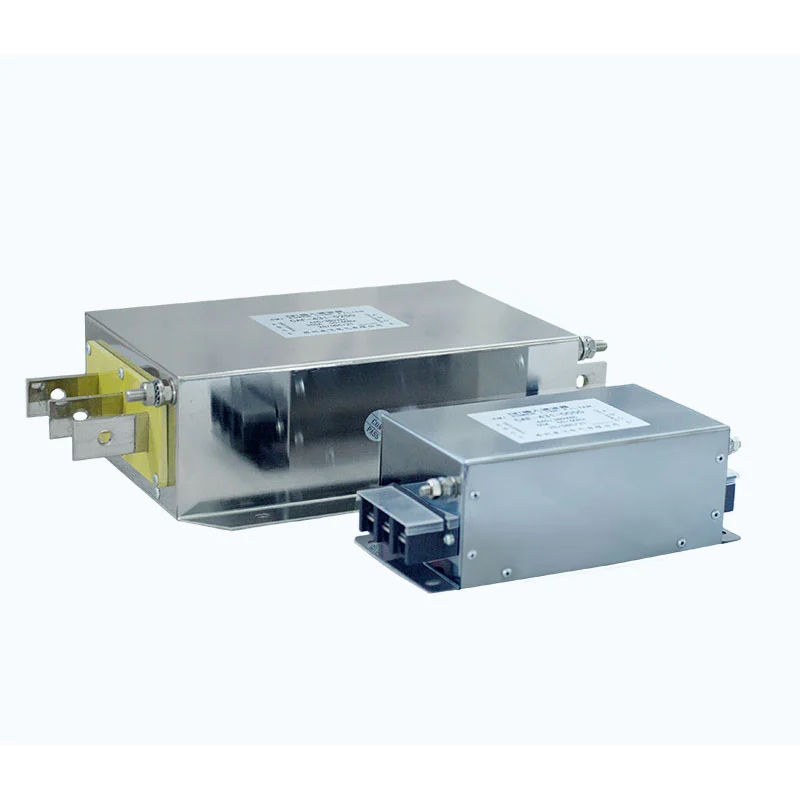

فیلتر غیرفعال

فیلتر غیرفعال الکتریک Dufew برای سیستم های قدرت صنعتی که تحت تأثیر جریان های هارمونیک VFD ها، مبدل ها، یکسو کننده ها و سایر بارهای غیرخطی هستند طراحی شده است. با ترکیب راکتورهای فیلتر، خازن‌ها و مقاومت‌های میرایی غیر القایی در یک مدار LC تنظیم‌شده، مسیری با امپدانس کم برای فرکانس‌های هارمونیک انتخابی فراهم می‌کند و به کاهش گردش جریان هارمونیک در شبکه قدرت کمک می‌کند.

بارهای غیرخطی تولید شده در طول تبدیل AC-DC و سوئیچینگ الکترونیکی قدرت می تواند به گرمای بیش از حد ترانسفورماتور، افزایش تلفات کابل، کاهش ضریب توان، استرس اضافی بر تجهیزات الکتریکی و کیفیت ناپایدار توان کمک کند. بسته به شرایط سیستم، پیکربندی فیلتر را می توان برای رسیدگی به هارمونیک های مشخصه مانند مولفه های 5، 7، 11 و بالاتر طراحی کرد.

این سیستم به کاهش اعوجاج جریان هارمونیک، بهبود ضریب توان، محدود کردن تلفات مربوط به هارمونیک و پشتیبانی از عملکرد الکتریکی پایدار کمک می کند. در مقایسه با سیستم های جبران هارمونیک فعال، فیلتر غیرفعال از یک ساختار الکتریکی نسبتا ساده بدون مدارهای کنترل پیچیده استفاده می کند، که آن را برای عملکرد مداوم در کاربردهای صنعتی با ویژگی های هارمونیک قابل پیش بینی مناسب می کند.

سیستم فیلتر LC چگونه کار می کند؟

مدار رزونانس تنظیم شده

راکتور و خازن یک شاخه LC تنظیم شده را تشکیل می دهند که برای فرکانس های هارمونیک خاص طراحی شده است.

هنگامی که جریان های هارمونیک به محدوده فرکانس طراحی شده می رسند، شاخه فیلتر یک مسیر امپدانس کمتری نسبت به شبکه قدرت فراهم می کند و به جریان های هارمونیک اجازه می دهد تا به طور موثر جذب شوند.

این طرح ارائه می دهد:

- کاهش هارمونیک هدفمند

- کاهش اعوجاج شکل موج جریان

- بهبود پایداری الکتریکی

- قابلیت عملیات صنعتی مستمر

طراحی میرایی و حفاظت

مقاومت غیر القایی یکپارچه ویژگی های رزونانس را کنترل می کند و پایداری مدار را بهبود می بخشد.

ساختار میرایی کمک می کند:

- از تقویت رزونانس بیش از حد جلوگیری کنید

- جریان هارمونیک غیرعادی را محدود کنید

- بهبود قابلیت اطمینان خازن

- عمر سرویس سیستم را افزایش دهید

مزایای کلیدی

1. ساختار منفعل ساده

طراحی غیرفعال بدون کنترل‌کننده‌های DSP یا ماژول‌های جبران الکترونیکی اضافی کار می‌کند، که منجر به یک ساختار الکتریکی ساده با اجزای کنترل کمتر، نیازهای تعمیر و نگهداری کمتر و سازگاری خوب با محیط‌های عملیاتی صنعتی می‌شود.

2. بهبود کیفیت برق

با کاهش گردش جریان هارمونیک، سیستم می تواند به محدود کردن تلفات ترانسفورماتور و کابل، کاهش افزایش دما، بهبود ضریب توان و پشتیبانی از عملکرد پایدارتر تجهیزات الکتریکی متصل کمک کند.

3. طراحی شده برای کاربردهای صنعتی

Dufew ملاحظات مهندسی را برای اجزای مغناطیسی، تطبیق راکتور و خازن، عملکرد حرارتی و ایمنی الکتریکی اعمال می کند. پیکربندی به دست آمده برای عملیات مداوم در سیستم های قدرت صنعتی با ویژگی های هارمونیک نسبتا قابل پیش بینی مناسب است.

برنامه های کاربردی معمولی

فیلتر غیرفعال Dufew برای سیستم های صنعتی با مشخصات هارمونیک نسبتا پایدار مناسب است.

کاربردهای معمولی شامل کارخانه های تولیدی، تاسیسات متالورژی و فرآوری شیمیایی، تجهیزات معدن، ماشین آلات نساجی، خطوط تولید کاغذ، ماشین آلات بندری، و سیستم های قالب گیری تزریقی است که در آن بارهای غیرخطی و جریان های هارمونیک نیاز به مدیریت دارند.

قابلیت طراحی سفارشی

سیستم های الکتریکی مختلف به پارامترهای فیلترینگ متفاوتی نیاز دارند.

Dufew پشتیبانی مهندسی را بر اساس موارد زیر ارائه می دهد:

- داده های اندازه گیری هارمونیک

- ویژگی های بار

- سطح ولتاژ سیستم

- محیط نصب

- عملکرد THDi مورد نیاز

راه حل های سفارشی برای نیازهای مختلف کیفیت برق صنعتی موجود است.

راهنمای انتخاب

انتخاب یک راه حل فیلتر مناسب نیازمند ارزیابی موارد زیر است:

Dufew توصیه های سفارشی را بر اساس داده های اندازه گیری هارمونیک، پارامترهای سیستم و الزامات پروژه ارائه می دهد.

قابلیت تولید و تضمین کیفیت

Dufew Electric در تولید الکترونیک قدرت صنعتی، ارائه فیلترهای غیرفعال، راکتورها، مقاومت های ترمز، ترانسفورماتورها و راه حل های الکتریکی سفارشی برای کاربردهای صنعتی تخصص دارد. کار مهندسی آن تجزیه و تحلیل هارمونیک، تطبیق پارامترهای الکتریکی و الزامات کیفیت توان را پوشش می‌دهد و از طراحی و ساخت محصول خاص برنامه پشتیبانی می‌کند.

قابلیت های کلیدی تولید شامل پردازش هسته مغناطیسی، سیم پیچی دقیق راکتور، تطبیق خازن و مقاومت، تأیید پارامترهای الکتریکی و آزمایش عملکرد حرارتی است. بسته به پیکربندی محصول، بازرسی کیفیت ممکن است شامل موارد زیر باشد:

- تست مقاومت عایق
- تست مقاومت دی الکتریک
- تأیید پارامتر رزونانس
- تست افزایش دما
- بازرسی پارامترهای الکتریکی
- بازرسی ظاهری نهایی

اسناد کیفیت می تواند شامل گواهی مدیریت کیفیت ISO، گزارش های آزمایش محصول و سوابق تأیید عملکرد الکتریکی با توجه به الزامات محصول و پروژه قابل اجرا باشد.

Dufew Electric از تولید OEM، طراحی الکتریکی سفارشی، همکاری مهندسی و راه حل های کیفیت توان مبتنی بر پروژه پشتیبانی می کند.

مشخصات فنی

فیلتر غیرفعال در مقابل فیلتر هارمونیک فعال

سوالات متداول

Q1: چه اجزایی در فیلتر غیرفعال استفاده می شود؟

یک فیلتر غیرفعال از راکتورها، خازن ها و مقاومت های میرایی تشکیل شده است که یک مدار LC تنظیم شده را تشکیل می دهند. این قطعات یک مسیر با امپدانس کم برای جریان های هارمونیک انتخاب شده فراهم می کنند و به بهبود کیفیت توان کمک می کنند.

Q2: چگونه باید مدل مناسب انتخاب شود؟

انتخاب مدل به ولتاژ نامی، جریان عملیاتی، منبع هارمونیک، طیف هارمونیک، الزامات THDi، پیکربندی سیستم و شرایط نصب بستگی دارد.

Q3: آیا این راه حل برای همه شرایط هارمونیک مناسب است؟

فیلتر غیرفعال به طور کلی برای سیستم هایی با ویژگی های هارمونیک پایدار مناسب است. کاربردهایی با بارهای هارمونیک به سرعت در حال تغییر ممکن است به راه حل های جبران جایگزین نیاز داشته باشند.

Q4: آیا Dufew می تواند راه حل های فیلتر را سفارشی کند؟

بله. Dufew راه حل های سفارشی را بر اساس سطح ولتاژ، ظرفیت جریان، ویژگی های هارمونیک، الزامات نصب و شرایط پروژه ارائه می دهد.
