ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

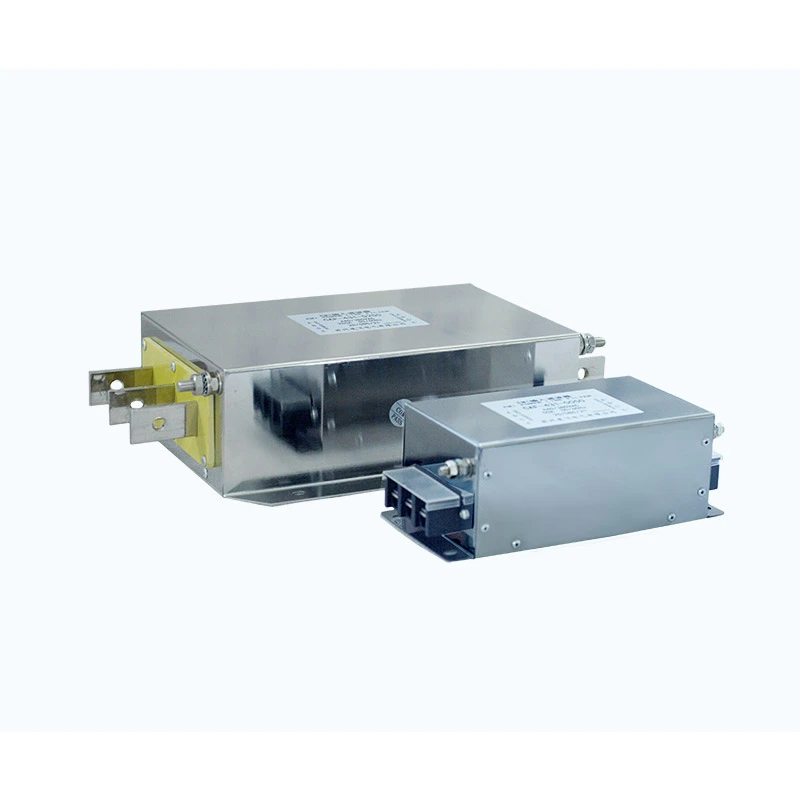

فیلتر هارمونیک الکتریکی Dufew برای سیستم های VFD و سایر بارهای غیرخطی که جریان های هارمونیک را در حین کار تولید می کنند طراحی شده است. نصب شده در سمت ورودی سیستم درایو، از یک مدار LC تنظیم شده با راکتورهای فیلتر، خازن های قدرت و مقاومت های میرایی غیر القایی برای کاهش هارمونیک های مرتبه پایین انتخاب شده و بهبود کیفیت توان استفاده می کند. هارمونیک های هدف معمولی شامل مرتبه های 5، 7، 11 و 13 می باشد که پیکربندی نهایی توسط ولتاژ سیستم، ویژگی های بار، طیف هارمونیک و عملکرد فیلتر مورد نیاز تعیین می شود.
پارامترهای عملکرد معمولی شامل THDi <10٪ در بار کامل، THDv <5٪، ضریب توان بالای 0.98، افزایش دما ≤80K، سطح نویز ≤65dB، و قدرت دی الکتریک تا 3000VAC، با توجه به مدل انتخابی و شرایط کاری.
VFD ها، مبدل ها، یکسو کننده ها و سایر بارهای غیرخطی می توانند جریان های هارمونیک را در طول تبدیل AC-DC و عملیات سوئیچینگ ایجاد کنند. هنگامی که سطوح هارمونیک بیش از حد افزایش می یابد، ممکن است تلفات ترانسفورماتور و کابل را افزایش دهند، باعث گرمایش اضافی، کاهش ضریب توان و تاثیر بر پایداری تجهیزات الکتریکی حساس شوند.
برای شبکه های برق صنعتی با بارهای غیرخطی متعدد، کنترل هارمونیک مناسب به حفظ شرایط الکتریکی پایدار و کاهش تاثیر جریان های هارمونیک بر سیستم توزیع کمک می کند.
پارامترهای راکتور و خازن با توجه به سیستم و ویژگی های هارمونیک مطابقت داده می شوند تا مسیری با امپدانس کم در فرکانس های هارمونیک انتخاب شده ایجاد شود. این اجازه می دهد تا جریان های هارمونیک از طریق فیلتر منحرف شوند و در عین حال عملکرد فرکانس بنیادی عادی حفظ شود.
مقاومت های میرایی غیر القایی در مدار فیلتر گنجانده شده اند تا رزونانس بین فیلتر، امپدانس شبکه و بارهای غیرخطی را کنترل کنند. این به محدود کردن تقویت هارمونیک و کاهش فشار جریان بیش از حد بر اجزای فیلتر در طول کار مداوم کمک می کند.
عملکرد پایدار فیلتر بستگی به هماهنگی مناسب اندوکتانس راکتور، ظرفیت خازن، مقاومت در برابر میرایی و اتلاف حرارت دارد. Dufew این پارامترها را با توجه به درجه بندی الکتریکی و شرایط عملیاتی تنظیم می کند تا عملکرد قابل اعتماد را تحت بارهای صنعتی مداوم حفظ کند.
انتخاب فیلتر باید بر اساس ویژگی های الکتریکی واقعی نصب باشد و نه تنها توان نامی. Dufew شرایط سیستم مانند ولتاژ، جریان، ظرفیت VFD، طیف هارمونیک، THDi مورد نیاز و محیط نصب را هنگام ایجاد یک پیکربندی مناسب ارزیابی میکند.
پشتیبانی مهندسی می تواند تجزیه و تحلیل هارمونیک، محاسبه پارامتر فیلتر، پیکربندی الکتریکی، ساختار مکانیکی و راهنمایی برنامه را پوشش دهد. مشتریان می توانند داده های اندازه گیری هارمونیک، نمودارهای تک خطی، مشخصات تجهیزات یا شرایط عملیاتی را برای ارزیابی فنی ارائه دهند.
مدار فیلتر تنظیم شده جریان های هارمونیک مشخص تولید شده توسط VFD ها و دیگر بارهای غیرخطی را کاهش می دهد و به کاهش اعوجاج شکل موج جریان و کاهش گردش هارمونیک از طریق ترانسفورماتورها، کابل ها و سایر تجهیزات توزیع کمک می کند.
با پرداختن به جریان هارمونیک و اثرات توان راکتیو، فیلتر می تواند به بهبود ضریب توان، کاهش تقاضای توان راکتیو و کاهش تلفات در سیستم توزیع برق کمک کند.
کاهش اعوجاج هارمونیک میتواند شرایط عملیاتی ترانسفورماتورها، تجهیزات توزیع، سیستمهای اتوماسیون صنعتی و سایر بارهای الکتریکی را بهویژه در تاسیسات با نسبت بالایی از تجهیزات غیرخطی بهبود بخشد.
| عامل انتخاب | در نظر گرفتن |
|---|---|
| ولتاژ سیستم | 220 ولت / 380 ولت / 690 ولت / 1140 ولت |
| نوع بار | VFD ها، مبدل ها، بارهای صنعتی غیرخطی |
| جریان رتبه بندی شده | بر اساس ظرفیت تجهیزات متصل |
| وضعیت هارمونیک | اندازه گیری THDi یا تجزیه و تحلیل سیستم |
| هدف عملکرد | سطح کاهش هارمونیک مورد نیاز |
| وضعیت نصب | فضای کابینت و الزامات محیطی |
Dufew می تواند تنظیمات فیلتر مناسب را با توجه به نیازهای کاربردی واقعی توصیه کند.
محلول های فیلتر هارمونیک Dufew برای سیستم های قدرت صنعتی که در آن اعوجاج هارمونیک بر عملکرد تجهیزات تأثیر می گذارد، مناسب هستند.
| کاربرد | نیاز اصلی |
|---|---|
| سیستم های VFD | کاهش اعوجاج جریان هارمونیک |
| سیستم های درایو چندگانه | بهبود پایداری شبکه برق |
| اتوماسیون صنعتی | عملکرد الکتریکی قابل اعتماد را حفظ کنید |
| آسانسورها | کاهش تاثیر هارمونیک در طول شتاب مکرر |
| جرثقیل و تجهیزات بالابر | پشتیبانی از عملیات بار پویا |
| سیستم های یو پی اس | بهبود کیفیت برق |
| سیستم های شارژ باتری | کاهش نفوذ هارمونیک |
| تجهیزات گرمایش القایی | بهبود سازگاری الکتریکی |
| سیستم های انرژی های تجدیدپذیر | پشتیبانی از اتصال شبکه پایدار |
مثال: HFL-4 3 1-0490
| کد | توضیحات |
|---|---|
| HFL | سری فیلتر هارمونیک الکتریکی Dufew |
| 4 | سطح ولتاژ (2=220V، 4=380V، 6=690V) |
| 3 | شماره فاز (3=سه فاز، 1=تک فاز) |
| 1 | پیکربندی فیلتر |
| 0490 | جریان دارای رتبه (0490=490A) |
| پارامتر | مشخصات |
|---|---|
| ولتاژ نامی | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| فرکانس | 50 هرتز / 60 هرتز |
| فرکانس حامل | 2 کیلوهرتز - 6 کیلوهرتز |
| جریان رتبه بندی شده | 5A - 1200A |
| عملکرد فیلترینگ | THDi <10٪، THDv <5٪ |
| ضریب قدرت | PF > 0.98 در بار کامل |
| قابلیت اضافه بار | 120% جریان نامی به مدت 30 دقیقه |
| افزایش دما | ≤80K |
| سطح نویز | ≤65dB |
| قدرت دی الکتریک | 3000VAC / 50Hz / 10S |
| مقاومت عایق | ≥100MΩ |
| درجه حفاظت | IP00 / IP22 |
| کلاس عایق | کلاس F (155 ℃) |
| استانداردها | IEC61000 / GB/T14549-1993 |
Dufew Electric در قطعات الکترونیک قدرت صنعتی، از جمله فیلترهای هارمونیک، راکتورها، مقاومت های ترمز، ترانسفورماتورها و راه حل های الکتریکی سفارشی تخصص دارد.
برای محصولات فیلتر هارمونیک، Dufew روی موارد زیر تمرکز دارد:
- ساخت راکتور و تطبیق پارامترها
- انتخاب و ادغام خازن
- تأیید مشخصه رزونانس
- تست ایمنی الکتریکی
- اعتبارسنجی عملکرد
هر محصول تحت بازرسی قرار می گیرد از جمله:
| آیتم بازرسی | هدف |
|---|---|
| تست مقاومت عایق | بررسی قابلیت اطمینان عایق |
| تست مقاومت دی الکتریک | ایمنی الکتریکی را تأیید کنید |
| تست پارامترهای الکتریکی | از عملکرد طراحی اطمینان حاصل کنید |
| تست افزایش دما | بررسی قابلیت حرارتی |
| بازرسی نهایی | کیفیت ساخت را تایید کنید |
Dufew پشتیبانی می کند:
- ساخت OEM
- راه حل های هارمونیک سفارشی
- همکاری مهندسی
- پشتیبانی فنی پروژه محور
اسناد موجود شامل گواهینامه مدیریت کیفیت ISO، گواهینامه CE و گزارش تست محصول است.
Dufew راه حل های بسته بندی استاندارد صادراتی را برای محصولات الکتریکی صنعتی ارائه می دهد.
بسته بندی شامل:
- محافظت در برابر رطوبت
- تثبیت مقاوم در برابر ضربه
- جعبه های چوبی تقویت شده برای مدل های سنگین
- برچسب های شناسایی محصول
- مدارک فنی همراه با حمل و نقل
هر واحد قبل از تحویل بررسی می شود تا از مطابقت با مشخصات مشتری اطمینان حاصل شود.
| مقایسه | فیلتر هارمونیک | فیلتر ورودی EMI |
|---|---|---|
| عملکرد اصلی | کاهش اعوجاج هارمونیک و بهبود کیفیت توان | سرکوب تداخل الکترومغناطیسی |
| هدف | هارمونیک پنجم / هفتم / یازدهم / سیزدهم | نویز هدایت شده و تابش شده با فرکانس بالا |
| طراحی مدار | مدار LC تنظیم شده با مقاومت میرایی | شبکه فیلتر EMI |
| کاربرد | سیستم های VFD و بارهای غیرخطی | تجهیزات الکترونیکی حساس به EMC |
| مزیت اصلی | کاهش THDi و بهبود پایداری شبکه | کاهش نویز الکتریکی |
یک مدار فیلتر معمولی از راکتورها، خازن ها و مقاومت های میرایی استفاده می کند. این اجزا با هم کار می کنند تا یک مسیر تنظیم شده برای فرکانس های هارمونیک انتخاب شده ایجاد کنند و به بهبود کیفیت کلی توان کمک کنند.
انتخاب به ولتاژ سیستم، جریان نامی، ظرفیت VFD، مشخصات هارمونیک، الزامات THDi و شرایط نصب بستگی دارد. Dufew توصیه هایی را بر اساس کاربرد خاص و الزامات عملیاتی ارائه می دهد.
بله. Dufew می تواند نتایج اندازه گیری هارمونیک را همراه با پارامترهای سیستم و عملکرد فیلتر مورد نیاز برای تعیین پیکربندی مناسب برای برنامه ارزیابی کند.
اولی عمدتاً برای کاهش جریان های هارمونیک مرتبه پایین تولید شده توسط بارهای غیرخطی استفاده می شود، در حالی که یک فیلتر EMI در درجه اول تداخل فرکانس بالا ناشی از دستگاه های سوئیچینگ را برطرف می کند.
Dufew Electric راه حل های سفارشی برای سیستم های VFD، تجهیزات اتوماسیون صنعتی و برنامه های تبدیل توان ارائه می دهد. Dufew با تجربه مهندسی، فرآیندهای تولید کنترلشده و روشهای بازرسی کیفیت، از انتخاب فیلتر، تطبیق پارامترها و پیکربندیهای خاص برنامه بر اساس نیازهای واقعی سیستم پشتیبانی میکند.
برای مشخصات محصول، ارزیابی فنی و پشتیبانی پروژه سفارشی شده با Dufew Electric تماس بگیرید.
