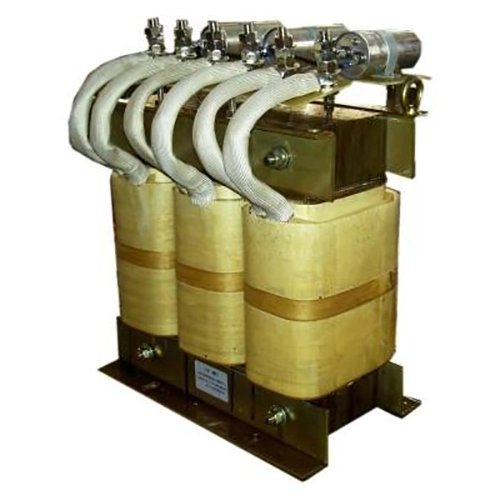

فیلتر موج سینوسی

فیلتر موج سینوسی Dufew در سمت خروجی سیستم های VFD نصب می شود تا کیفیت شکل موج سمت موتور را بهبود بخشد و محافظت مطمئن موتور را در کاربردهای صنعتی ارائه دهد. در طول عملیات سوئیچینگ VFD، پالس های ولتاژ PWM با فرکانس بالا تولید و از طریق کابل های موتور، به ویژه در تاسیسات در فواصل طولانی، منتقل می شود که ممکن است باعث ولتاژ بازتابی، افزایش تنش dv/dt، تداخل الکترومغناطیسی و تلفات اضافی موتور شود.

فیلتر موج سینوسی VFD از ساختار فیلتر پایین گذر LC متشکل از راکتورها و خازن ها استفاده می کند. شبکه فیلتر اجزای فرکانس حامل و هارمونیک‌های فرکانس بالا را از سیگنال‌های خروجی PWM ضعیف می‌کند در حالی که به ولتاژ فرکانس اصلی اجازه می‌دهد به طور موثر از آن عبور کند و شکل موج خروجی را به شکل موج نزدیک به سینوسی نرم‌تر تبدیل می‌کند.

فرآیند فیلتر کردن کمک می کند:

- قطعات PWM با فرکانس بالا را کاهش دهید

- بهبود شکل موج ولتاژ ترمینال موتور

- استرس dv/dt کمتر بر روی عایق موتور

- کاهش تداخل الکترومغناطیسی (EMI)

- بهبود پایداری عملکرد موتور و قابلیت اطمینان سرویس

این محصول از هسته های فولادی سیلیکونی نورد سرد کم تلفات، مواد عایق کلاس F، فناوری اشباع خلاء و ساختارهای حرارتی بهینه شده برای حفظ عملکرد پایدار در طول عملیات صنعتی مداوم، ارائه راه حلی موثر برای سیستم های موتور کابلی طولانی، تجهیزات اتوماسیون و کاربردهای VFD با کارایی بالا استفاده می کند.

مزایای کلیدی

1. بهبود شکل موج خروجی VFD

برخلاف راکتور خروجی استاندارد که عمدتا امپدانس مدار را افزایش می‌دهد، ساختار فیلتر LC تضعیف بیشتر اجزای سوئیچینگ فرکانس بالا را فراهم می‌کند و در نتیجه شکل موج ولتاژ موتور نرم‌تر با اعوجاج فرکانس بالا کمتر و استرس الکتریکی روی سیم‌پیچ‌های موتور کاهش می‌یابد.

2. کاهش استرس عایق موتور

پالس‌های PWM dv/dt بالا می‌توانند تنش عایق را افزایش دهند، به‌ویژه زمانی که کابل‌های طولانی بین VFD و موتور نصب می‌شوند. این فیلتر به محدود کردن نوسانات ولتاژ و اثرات موج بازتابی کمک می کند، استرس را بر عایق سیم پیچ موتور کاهش می دهد و از عملکرد طولانی مدت موتور پشتیبانی می کند.

3. مناسب برای کابل های موتور از راه دور

کابل های موتور بلند ظرفیت خازنی توزیع شده ای را معرفی می کنند که می تواند جریان شارژ و ولتاژ بازتابی را افزایش دهد. Dufew پارامترهای الکتریکی را با توجه به نیازهای سیستم برای کاربردهایی مانند سیستم های پمپ از راه دور، تجهیزات موتور در فضای باز، ماشین آلات زیرزمینی و خطوط تولید بزرگ تنظیم می کند.

4. بهبود شرایط عملیاتی موتور

با کاهش تداخل فرکانس بالا و اعوجاج شکل موج خروجی، فیلتر می تواند به کاهش نویز الکترومغناطیسی موتور، افزایش دمای اضافی، تلفات مربوط به هارمونیک و ارتعاشات مکانیکی مرتبط با شکل موج های خروجی ناپایدار اینورتر کمک کند.

ویژگی های طراحی فنی

ساختار فیلتر پایین گذر LC بهینه شده

راکتور و خازن با توجه به مشخصات خروجی PWM VFD مطابقت دارند. ساختار LC حاصل، اجزای فرکانس حامل را تضعیف می کند در حالی که انتقال فرکانس اصلی را حفظ می کند و شکل موج ولتاژ را در سمت موتور بهبود می بخشد.

طراحی مدار مغناطیسی کم تلفات

سیستم مغناطیسی می تواند از هسته های فولادی سیلیکونی نورد سرد، ساختار شکاف هوا و مواد مغناطیسی کم تلفات برای حفظ ویژگی های اندوکتانس پایدار و کنترل تلفات مغناطیسی در طول عملیات مداوم استفاده کند.

عایق و طراحی حرارتی قابل اعتماد

سیستم عایق می تواند از عایق های درجه حرارت بالا کلاس F، اشباع خلاء و مواد عایق ضد شعله استفاده کند. این اقدامات از استحکام دی الکتریک، پایداری مکانیکی و عملکرد قابل اعتماد در شرایط صنعتی مداوم پشتیبانی می کند.

توضیحات مدل

مثال: SWF-4 3 2-1200

مشخصات فنی

برنامه های کاربردی معمولی

راه حل های فیلتر موج سینوسی Dufew برای سیستم های VFD که نیاز به عملکرد شکل موج خروجی بهبود یافته و محافظت از موتور دارند، مناسب هستند.

قابلیت تولید و تضمین کیفیت

Dufew Electric قطعات الکترونیکی قدرت صنعتی، از جمله فیلترها، راکتورها، مقاومت های ترمز، ترانسفورماتورها و راه حل های الکتریکی سفارشی را تولید می کند. برای محصولات فیلتر شکل موج، تولید از طریق فرآیندهای کنترل شده از آماده سازی اجزای مغناطیسی و سیم پیچ تا عملیات عایق، اشباع، آزمایش الکتریکی و بازرسی نهایی انجام می شود.

فرآیندهای تولید عبارتند از:

- پردازش هسته مغناطیسی

- سیم پیچی دقیق

- درمان عایق

- اشباع خلاء

- تست عملکرد الکتریکی

بازرسی کیفیت پارامترهای کلیدی الکتریکی و مکانیکی را با بررسی هایی شامل موارد زیر پوشش می دهد:

- تست مقاومت عایق

- تست مقاومت دی الکتریک

- بررسی پارامترهای الکتریکی

- تست افزایش دما

- بازرسی ظاهری نهایی

Dufew Electric همچنین از تولید OEM، پارامترهای الکتریکی سفارشی، پشتیبانی از برنامه های مهندسی و تامین مبتنی بر پروژه پشتیبانی می کند. نقشه های محصول، گزارش های آزمایشی و اسناد گواهینامه را می توان با توجه به نیاز مشتری و پروژه ارائه کرد.

بسته بندی و تحویل

Dufew راه حل های بسته بندی استاندارد صادراتی را برای محصولات الکتریکی صنعتی ارائه می دهد.

بسته بندی شامل:

- محافظ مقاوم در برابر رطوبت

- تثبیت مقاوم در برابر ضربه

- جعبه های چوبی تقویت شده برای مدل های سنگین

- برچسب های شناسایی محصول

- مدارک فنی

هر واحد قبل از حمل و نقل بازرسی می شود تا اطمینان حاصل شود که مشخصات محصول مطابق با نیازهای مشتری است.

فیلتر موج سینوسی در مقابل راکتور خروجی

سوالات متداول

Q1: تفاوت بین فیلتر موج سینوسی و راکتور خروجی چیست؟

یک فیلتر موج سینوسی از ساختار فیلتر LC برای کاهش اجزای سوئیچینگ PWM و بهبود کیفیت شکل موج سمت موتور استفاده می کند. یک راکتور خروجی عمدتا امپدانس را برای محدود کردن تغییرات جریان و کاهش نرخ افزایش ولتاژ افزایش می دهد، اما شکل موج خروجی را به طور قابل توجهی تغییر نمی دهد.

Q2: چه زمانی این محصول باید در سیستم VFD نصب شود؟

برای کاربردهایی با کابل های موتور بلند، موتورهای حساس، الزامات سختگیرانه EMC یا سیستم هایی که تنش ولتاژ PWM ممکن است بر قابلیت اطمینان موتور تأثیر بگذارد، توصیه می شود.

Q3: آیا می تواند از برنامه های کابل موتور در مسافت طولانی پشتیبانی کند؟

بله. پارامترهای فیلتر را می توان با توجه به طول کابل، قدرت موتور، ویژگی های VFD و شرایط عملیاتی سفارشی کرد.

Q4: آیا Dufew می تواند راه حل های سفارشی ارائه دهد؟

بله. Dufew از طرح های سفارشی شده بر اساس رتبه بندی ولتاژ، ظرفیت جریان، فرکانس حامل، الزامات نصب و شرایط کاربرد خاص پشتیبانی می کند.
