ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

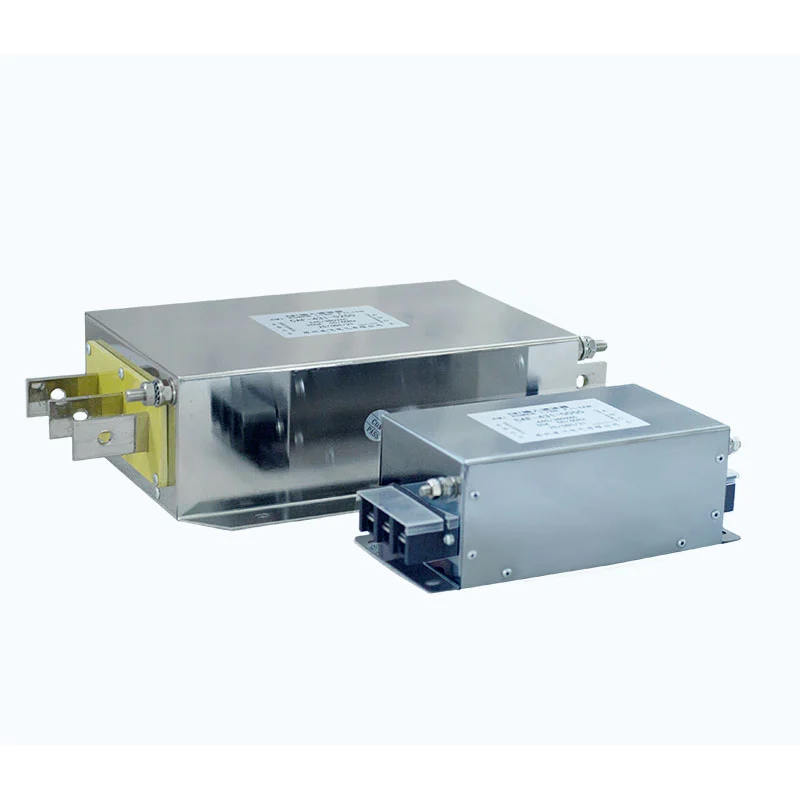

یک فیلتر منبع تغذیه بین منبع تغذیه ورودی و ورودی برق تجهیزات نصب شده است. هدف اصلی آن کنترل تداخل الکترومغناطیسی (EMI) است که از طریق خط برق انجام می شود.
تجهیزات الکترونیکی قدرت مانند اینورترها، درایوهای سروو و منابع تغذیه سوئیچینگ می توانند در حین عملیات سوئیچینگ نویز با فرکانس بالا ایجاد کنند. تجهیزات الکتریکی خارجی و شبکه برق نیز می توانند اختلالات فرکانس بالا ناخواسته را در همان خط تغذیه ایجاد کنند.
این فیلتر امپدانس را برای این اجزای فرکانس بالا ناخواسته فراهم می کند در حالی که به منبع تغذیه عادی اجازه عبور می دهد.
برای کار در هر دو جهت طراحی شده است:
- کاهش تداخل فرکانس بالا که توسط تجهیزات ایجاد می شود و به سمت شبکه قدرت هدایت می شود
- کاهش RF خارجی و اختلالات الکتریکی وارد شده به تجهیزات از طریق خط تغذیه
- سرکوب تداخل حالت مشترک و حالت دیفرانسیل
- کاهش احتمال تداخل بین تجهیزات الکترونیکی مجاور
بنابراین فیلتر به عنوان بخشی از کنترل EMI/EMC تجهیزات و سیستم سرکوب تداخل خط برق استفاده می شود.
این فیلتر از ترکیبی از چوک های حالت معمول، خازن های X، خازن های Y و اجزای مقاومتی برای تشکیل یک شبکه فیلتر پایین گذر استفاده می کند.
چوک حالت معمولی امپدانس بالایی نسبت به نویز فرکانس بالا حالت معمولی ارائه می دهد در حالی که اجازه می دهد جریان تغذیه عادی عبور کند.
خازن X از طریق هادی های برق متصل است و مسیری را برای نویز فرکانس بالا در حالت دیفرانسیل فراهم می کند.
خازن های Y یک مسیر کنترل شده بین هادی های قدرت و مرجع زمین یا شاسی برای تداخل حالت مشترک مناسب فراهم می کنند.
بسته به پیکربندی مدار، می توان از اجزای مقاومتی برای تخلیه خازن و میرایی مدار استفاده کرد.
مدار ترکیبی تداخل حالت مشترک و حالت دیفرانسیل را در محدوده فرکانس مشخص شده سرکوب می کند.
فیلتر می تواند از ساختار تک مرحله ای یا دو مرحله ای استفاده کند.
فیلتر تک مرحله ای برای برنامه هایی مناسب است که سطح تداخل را می توان با یک بخش فیلتر کنترل کرد و فضای نصب محدود است.
فیلتر دو مرحله ای تضعیف اضافی را در جایی که تجهیزات در یک محیط الکترومغناطیسی سخت تر کار می کنند فراهم می کند.
پیکربندی مناسب باید با توجه به تجهیزات، ویژگی های تداخل، تضعیف مورد نیاز و شرایط نصب تعیین شود.
مشخصات زیر برای پیکربندی محصول مربوطه اعمال می شود. سری های مختلف فیلتر Dufew Electric ممکن است محدوده ولتاژ و جریان متفاوتی داشته باشند.
| پارامتر | مشخصات |
|---|---|
| ولتاژ نامی | 250VAC برای پیکربندی تک فاز مشخص شده |
| جریان رتبه بندی شده | 1A--60A برای پیکربندی تک فاز مشخص شده |
| فرکانس عملیاتی | 50 هرتز / 60 هرتز / تا 500 هرتز، بسته به پیکربندی |
| محدوده فیلترینگ | 5 کیلوهرتز - 30 مگاهرتز |
| استحکام دی الکتریک، خط به خط | 1500VDC / 60s |
| استحکام دی الکتریک، خط به زمین | 2250VDC / 60s* |
| مقاومت عایق | > 100MΩ در 1000VDC |
| قابلیت اضافه بار | جریان نامی 1.4 × برای 1 دقیقه، با حداقل 15 دقیقه بین رویدادهای اضافه بار |
| درجه حفاظت | IP00 / IP20 |
| کلاس عایق | T40 / F (155 درجه سانتیگراد) |
| درجه ضد شعله | UL94V-2 |
| استاندارد محصول | GB/T 15287/8 |
* اطلاعات فنی ارائه شده همچنین 2500VDC / 60s را برای استحکام دی الکتریک خط به زمین لیست می کند. مقدار قابل اعمال باید از مشخصات نهایی برای مدل انتخاب شده تایید شود.
یک مدل معمولی عبارت است از: CAF-4 3 1-0010
| کد | توضیحات |
|---|---|
| CAF | سری فیلترهای Dufew Electric |
| 4 | کلاس ولتاژ؛ 2 = 220 ولت، 4 = 380 ولت، 6 = 690 ولت |
| 3 | پیکربندی فاز؛ 3 = سه فاز، 1 = تک فاز |
| 1 | دسته فیلتر; 1 = فیلتر ورودی، 2 = فیلتر خروجی |
| 0010 | جریان نامی؛ 0010 = 10A |
نام مدل باید با مشخصات محصول و پلاک نام قابل اجرا قبل از سفارش بررسی شود.
مدار فیلتر هم تداخل فرکانس بالا حالت مشترک و هم حالت دیفرانسیل را نشان می دهد و به آن اجازه می دهد در جایی که انواع مختلف EMI هدایت شده وجود دارد استفاده شود.
این فیلتر می تواند تداخل ایجاد شده توسط تجهیزات متصل را کاهش دهد و به سمت شبکه تغذیه هدایت شود، در حالی که اختلالات فرکانس بالای خارجی را که از طریق اتصال برق وارد می شود، محدود می کند.
محدوده فیلتر مشخص شده تداخل فرکانس بالا مرتبط با سوئیچینگ الکترونیک برق و سایر تجهیزات الکترونیکی را پوشش می دهد.
ساختار فیلتر را می توان با توجه به سطح تداخل و الزامات نصب انتخاب کرد.
ساختار یکپارچه برای نصب در داخل کابینت های کنترل و محفظه های الکتریکی که فضای نصب محدود است مناسب است.
این فیلتر برای تجهیزات الکترونیکی برق تک فاز طراحی شده است که EMI هدایت شده باید کنترل شود. می توان از آن در اینورترهای تک فاز، درایوهای سروو، منابع تغذیه سوئیچینگ، کنترلرها، ماشین های گلدوزی، ماشین های حکاکی، تجهیزات کنترل صنعتی و سایر تجهیزات الکترونیکی نصب شده در محیط های حساس به EMI استفاده کرد.
این فیلتر همچنین می تواند در تاسیسات الکتریکی استفاده شود که در آن چندین دستگاه الکترونیکی در یک شبکه برق کار می کنند و تداخل انجام شده ممکن است بر عملکرد تجهیزات یا عملکرد سیستم تأثیر بگذارد.
فیلتر ممکن است زمانی مناسب باشد که تجهیزات علائم مرتبط با تداخل مانند:
- خاموشی های غیرمنتظره
- تحریک نادرست یا عملکرد غیر طبیعی
- تداخل ارتباطی یا کنترلی
- سر و صدای زیاد الکتریکی
- تداخل خطوط برق بین تجهیزات مجاور
این علائم می تواند دلایل متعددی داشته باشد. قبل از انتخاب فیلتر، باید منبع واقعی مشکل شناسایی شود. فیلتر جایگزین اقدامات اصلاحی برای اضافه بار، اتصال زمین نادرست، خرابی عایق، خطاهای تجهیزات، یا سایر مشکلات اساسی الکتریکی نمی شود.
انتخاب فیلتر باید ولتاژ تغذیه تجهیزات، جریان نامی، فرکانس کاری، پیکربندی تک فاز، عملکرد فیلتر مورد نیاز، ابعاد نصب، روش زمین، دمای محیط و سطح حفاظت را در نظر بگیرد.
برای پیکربندی تک فاز مشخص شده، درجه بندی فیلتر توصیه شده تقریباً 1.2-1.5 برابر جریان نامی تجهیزات است. انتخاب نهایی باید جریان بار واقعی، شرایط اضافه بار، دمای عملیاتی و مشخصات سازنده را نیز در نظر بگیرد.
برای انتخاب مدل، مشتریان می توانند مدل تجهیزات، ولتاژ تغذیه، جریان نامی، فرکانس کاری، نمودار سیم کشی، ابعاد نصب، علائم تداخل و محیط کار را ارائه دهند.
نصب صحیح به ویژه برای سرکوب EMI فرکانس بالا مهم است.
قبل از نصب، ولتاژ و جریان تجهیزات را بررسی کنید. فیلتر انتخاب شده باید با تامین تجهیزات و جریان عملیاتی سازگار باشد.
محفظه، پایانه ها، نقاط نصب، برچسب شناسایی و علامت های سیم کشی را بررسی کنید. واحد آسیب دیده را نصب نکنید.
فیلتر را تا حد امکان نزدیک به ورودی برق تجهیزات محافظت شده نصب کنید. برای نصب کابینت، فیلتر را می توان بر روی سطح نصب فلزی مناسب با توجه به شرایط نصب نصب کرد.
فیلتر را بین منبع تغذیه ورودی و ورودی تجهیزات طبق نمودار سیم کشی قابل اجرا وصل کنید. پایانه های ورودی و خروجی علامت گذاری شده را در جایی که جهت اتصال تعریف شده مشخص شده است دنبال کنید.
ترمینال زمین باید به طور قابل اعتمادی متصل شود.
سیم های ورودی فیلتر و سیم های خروجی را به هم نبندید.
تداخل با فرکانس بالا می تواند بین هادی های ورودی و خروجی نزدیک به هم جفت شود و مدار فیلتر را دور بزند. بنابراین سیم کشی سمت ورودی و سمت بار باید به طور جداگانه هدایت شوند و تا آنجا که عملی است از هم دور نگه داشته شوند.
هادی زمین باید کوتاه باشد و امپدانس کافی برای نصب داشته باشد.
پس از بررسی سیم کشی و اتصال زمین:
1. تمام اتصالات ترمینال را تأیید کنید.
2. جداسازی کابل ورودی/خروجی را بررسی کنید.
3. به تجهیزات انرژی دهید.
4. وضعیت عملکرد و شرایط هشدار را رعایت کنید.
5. بررسی کنید که آیا تداخل اصلی کاهش یافته است یا خیر.
برای تجهیزات تک فاز فشرده، یک مجموعه فیلتر یکپارچه می تواند تعداد اجزای مورد نیاز برای نصب را کاهش دهد.
| مقایسه | فیلتر تک فاز یکپارچه | واحدهای فیلتر جداگانه |
|---|---|---|
| ساختار | یک مجموعه یکپارچه | چند مجموعه مستقل |
| نصب و راه اندازی | یک نقطه نصب فیلتر | واحدها و نقاط نصب مجزا |
| سیم کشی | ترمینال های ورودی و خروجی فیلتر اختصاصی | اتصال و مسیریابی اضافی |
| فضای کابینت | مناسب برای کابینت های کنترل جمع و جور | برای هر واحد فضایی نیاز دارد |
| مدیریت اجزا | یک مجموعه محصول | اجزا و لوازم جانبی را جدا کنید |
عملکرد واقعی EMI به مدار فیلتر، شرایط الکتریکی، زمین، مسیریابی کابل و کیفیت نصب بستگی دارد. خود ساختار یکپارچه نباید به عنوان تضمینی برای تضعیف EMI برتر بدون داده های آزمایشی خاص برنامه کاربردی در نظر گرفته شود.
Dufew Electric قطعات الکترونیک قدرت از جمله مقاومت ها، سیستم های ترمز، راکتورها، فیلترها، ترانسفورماتورها و قطعات الکتریکی سفارشی را تولید می کند.
برای فیلترهای منبع تغذیه، تولید و بازرسی می تواند شامل موارد زیر باشد:
بازرسی اجزا → مونتاژ فیلتر → تست الکتریکی → بازرسی نهایی → بسته بندی
بسته به پیکربندی محصول، بازرسی ممکن است شامل موارد زیر باشد:
- تایید مشخصات کامپوننت
- بازرسی ترمینال و اتصال
- تست مقاومت عایق
- تست مقاومت دی الکتریک
- تست عملکرد الکتریکی
- بازرسی ابعادی
- بازرسی نهایی محصول
سوابق فنی قابل اجرا و مستندات آزمایشی را می توان با توجه به نیازهای محصول و پروژه ارائه کرد.
Dufew Electric دارای گواهینامه های ISO و CE است که از فعالیت های مدیریت کیفیت و انطباق محصول پشتیبانی می کند.
گواهینامه ها و مدارک فنی قابل اجرا باید با توجه به مدل انتخابی، پیکربندی محصول و بازار مورد نظر تأیید شوند.
سفارشات بین المللی را می توان با توجه به مقدار محصول، ابعاد، مقصد و الزامات تحویل مرتب کرد.
در صورت لزوم می توان از حمل و نقل دریایی، حمل و نقل هوایی، تحویل سریع، یا یک فورواردر معرفی شده توسط مشتری استفاده کرد. بسته بندی با توجه به ساختار محصول و شرایط حمل و نقل انتخاب می شود.
در ورودی برق تجهیزات الکترونیکی نصب می شود تا تداخل الکترومغناطیسی هدایت شده از طریق خط برق را سرکوب کند. کاربردهای معمولی عبارتند از اینورترهای تک فاز، درایوهای سروو، منابع تغذیه سوئیچینگ و کنترلرها.
این فیلتر برای رسیدگی به تداخل فرکانس بالا در حالت مشترک و حالت دیفرانسیل طراحی شده است. محدوده فیلتر مشخص شده 5 کیلوهرتز تا 30 مگاهرتز برای پیکربندی قابل اجرا است.
باید تا حد امکان نزدیک به ورودی برق تجهیزات محافظت شده نصب شود. کابل های سمت ورودی و خروجی باید از هم جدا شوند تا کوپلینگ الکترومغناطیسی که می تواند فیلتر را دور بزند کاهش یابد.
بله. این برای کاربردهایی از جمله اینورترهای تک فاز، درایوهای سروو، منابع تغذیه سوئیچینگ، کنترلکنندهها و تجهیزات الکترونیکی مشابه در نظر گرفته شده است، مشروط بر اینکه رتبهبندیهای الکتریکی سازگار باشند.
انتخاب باید جریان عملیاتی نامی و واقعی، ولتاژ تغذیه، شرایط عملیاتی و مشخصات فیلتر را در نظر بگیرد. راهنمای انتخاب ارائه شده تقریباً 1.2-1.5 برابر جریان نامی تجهیزات را توصیه می کند.
هنگامی که این علائم ناشی از تداخل الکترومغناطیسی انجام شده یا اختلالات خط برق باشد، می تواند کمک کند. اگر عیب ناشی از اضافه بار، اتصال زمین نادرست، مشکلات عایق، یا نقص تجهیزات داخلی باشد، باید علت اصلی را جداگانه بررسی کرد.
رتبه های الکتریکی، ساختار فیلتر، ابعاد نصب و سایر مشخصات را می توان با توجه به تجهیزات و الزامات برنامه ارزیابی کرد.
بله. در بالای 1000 متر، کاهش اتلاف گرما ممکن است نیاز به کاهش جریان داشته باشد. اطلاعات فنی ارائه شده حداکثر ارتفاع 2000 متری را مشخص می کند و 15% کاهش جریان بالای 1000 متر را توصیه می کند. نیاز نهایی باید برای مدل انتخاب شده تایید شود.
Dufew Electric فیلترهای منبع تغذیه را برای اینورترهای تک فاز، درایوهای سروو، منابع تغذیه سوئیچینگ، کنترلرها و سایر تجهیزات الکترونیکی قدرت تامین می کند. فیلترها از اجزای فیلتر کننده حالت مشترک و حالت دیفرانسیل برای کاهش EMI هدایت شده از طریق اتصال برق استفاده می کنند.
برای انتخاب محصول، ولتاژ تجهیزات، جریان نامی، فرکانس کاری، شرایط نصب و اطلاعات تداخل موجود را برای بررسی پیکربندی ارائه دهید.
