ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.
درایوهای فرکانس متغیر کنترل کارآمد سرعت موتور و مدیریت انرژی را فراهم می کنند، اما عملکرد سوئیچینگ فرکانس بالا آنها ممکن است جریان های هارمونیک، نوسانات ولتاژ و استرس الکتریکی اضافی را به تجهیزات متصل وارد کند.
Dufew Electric Variable Frequency Drive Reactor عملکرد سیستم VFD را با افزودن امپدانس مناسب به مدار بهبود می بخشد. با توجه به موقعیت نصب و الزامات سیستم، عملکردهای حفاظتی مختلفی را برای طرف منبع تغذیه و سمت بار موتور ارائه می دهد.
انتخاب بستگی به این دارد که آیا چالش الکتریکی اصلی در سمت منبع تغذیه رخ می دهد یا سمت بار موتور.
هنگامی که راکتور در سمت ورودی VFD نصب می شود، به بهبود کیفیت توان، کاهش تأثیر هارمونیک و محدود کردن تأثیر جریان گذرا کمک می کند.
هنگامی که در سمت خروجی VFD نصب می شود، به بهینه سازی شرایط الکتریکی سمت موتور، کاهش استرس مربوط به سوئیچینگ و بهبود قابلیت اطمینان سیستم درایو کمک می کند.

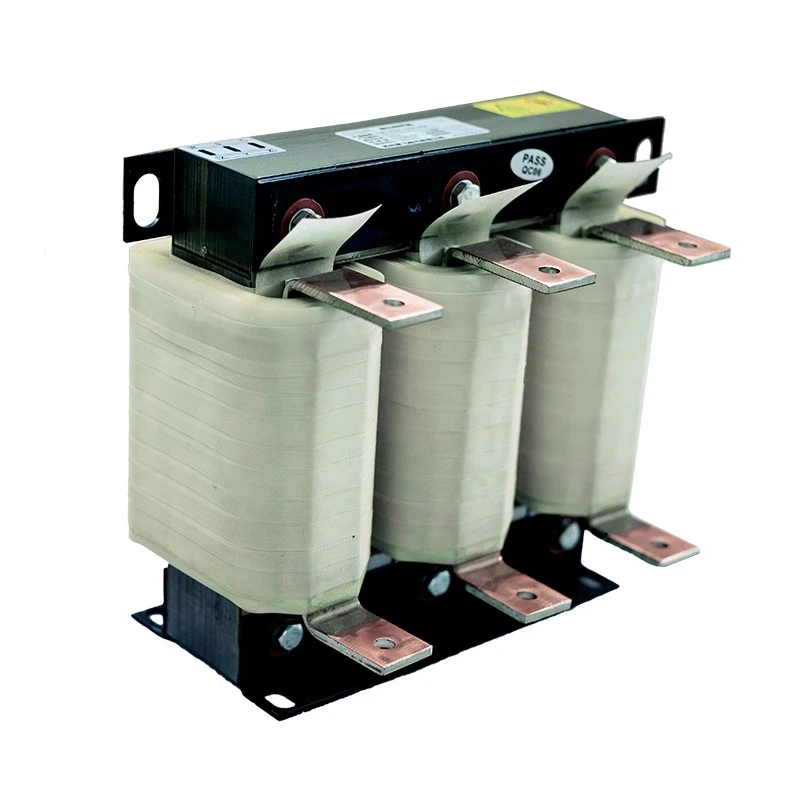

راکتورهای Dufew که با هسته های فولادی سیلیکونی نورد سرد کم تلفات، مواد عایق کلاس F، فناوری اشباع خلاء و ساختارهای سیم پیچ بهینه تولید می شوند، عملکرد القایی پایدار، ویژگی های حرارتی قابل اعتماد و دوام صنعتی طولانی مدت را ارائه می دهند.
محیط های صنعتی مختلف نیاز به پیکربندی راکتورهای متفاوتی دارند. Dufew راه حل های مبتنی بر برنامه را با توجه به شرایط عملیاتی واقعی، ساختار سیستم و الزامات الکتریکی ارائه می دهد که به بهبود عملکرد سمت قدرت و موتور کمک می کند.
نصب شده بین پایانه های منبع تغذیه و ورودی VFD، پیکربندی سمت ورودی عمدتاً برای بهبود محیط الکتریکی سیستم درایو استفاده می شود. این کمک می کند تا تاثیر جریان هارمونیک و جریان جهش ورودی را کاهش دهد و در عین حال پایداری منبع تغذیه را بهبود بخشد و تداخلی را که ممکن است بر PLC ها، سنسورها و سایر تجهیزات کنترلی تأثیر بگذارد را محدود کند.
این پیکربندی برای تاسیسات صنعتی با چندین سیستم VFD، تجهیزاتی که تحت شرایط توان ناپایدار کار میکنند و کاربردهایی که کیفیت توان بهبود یافته مورد نیاز است، مناسب است.
پیکربندی سمت خروجی که بین پایانه های خروجی VFD و موتور نصب شده است، بر بهبود شرایط عملکرد سمت موتور تمرکز دارد. این به کاهش استرس سوئیچینگ PWM، بهبود کیفیت شکل موج خروجی و محدود کردن اختلالات الکتریکی کمک میکند و از عملکرد موتور پایدارتر و مطمئنتر پشتیبانی میکند.
کاربردهای معمولی شامل اتصالات موتور در مسافت طولانی، ماشین آلات سنگین و تجهیزاتی است که در آنها بهبود قابلیت اطمینان موتور مهم است.
برای کاربردهایی که تحت تأثیر شرایط ناپایدار توان یا تداخل هارمونیک قرار می گیرند، راکتورها به کاهش تأثیر جریان هارمونیک، بهبود پایداری منبع تغذیه و محدود کردن تغییرات جریان گذرا کمک می کنند. آنها همچنین می توانند تداخل الکتریکی را که بر تجهیزات حساس تأثیر می گذارد، کاهش دهند، و آنها را برای سیستم های صنعتی با درایوهای متعدد یا الزامات سخت کیفیت برق مناسب کنند.
در سمت موتور، راکتور به کاهش استرس الکتریکی ناشی از سوئیچینگ فرکانس بالا کمک می کند و شرایط مدار خروجی را بهبود می بخشد. این کار از عملکرد مطمئن موتور پشتیبانی می کند و می تواند به کاهش وقفه های غیرعادی در طول شرایط کاری سخت کمک کند.
راکتورهای Dufew از هسته های فولادی سیلیکونی نورد سرد کم تلفات، طرح های مدار مغناطیسی بهینه شده و فناوری سیم پیچی دقیق برای حفظ ویژگی های اندوکتانس پایدار در طول عملیات مداوم استفاده می کنند. ساختار حاصل به کاهش تلفات مغناطیسی و افزایش دما کمک می کند و در عین حال از عملکرد طولانی مدت قابل اعتماد پشتیبانی می کند.
سیستم عایق ترکیبی از مواد عایق کلاس F با اشباع خلاء و فرآیندهای پخت در دمای بالا است. این ساختار مقاومت در برابر رطوبت، استحکام مکانیکی و دوام حرارتی را بهبود می بخشد و به راکتور کمک می کند تا عملکرد قابل اعتماد و عمر طولانی تری را در محیط های صنعتی حفظ کند.
Dufew از راه حل های راکتور سفارشی بر اساس ولتاژ نامی، جریان نامی، الزامات افت ولتاژ، ساختار نصب، مواد سیم پیچ و الزامات حفاظتی پشتیبانی می کند. پیکربندی را می توان با پارامترهای الکتریکی مختلف و طرح بندی کابینت تطبیق داد.
گزینه های موجود عبارتند از سیم پیچ های مسی یا آلومینیومی، نصب عمودی یا افقی و ساختارهای حفاظتی مختلف مانند طرح های باز IP00 و محفظه های محافظ IP20. این انعطافپذیری به راکتور اجازه میدهد تا در طیف وسیعی از VFD و سیستمهای قدرت صنعتی ادغام شود.
محلول های راکتور Dufew به طور گسترده در موارد زیر استفاده می شود:
| کاربرد | نیاز اصلی |
|---|---|
| سیستم های درایو فرکانس متغیر | بهبود پایداری و قابلیت اطمینان الکتریکی |
| تجهیزات اتوماسیون صنعتی | کاهش تداخل الکتریکی |
| پمپ ها و سیستم های فن | پشتیبانی از عملکرد مداوم موتور |
| جرثقیل و تجهیزات بالابر | بهبود قابلیت اطمینان تحت بارهای دینامیکی |
| آسانسورها | افزایش پایداری سیستم درایو |
| ماشین های قالب گیری تزریقی | بهبود عملکرد کنترل موتور |
| ماشین آلات نساجی | عملکرد پایدار را حفظ کنید |
| تجهیزات تست صنعتی | بهبود قوام الکتریکی |
پیکربندی صحیح راکتور به نیازهای واقعی سیستم بستگی دارد.
| شرایط کاربرد | راه حل پیشنهادی |
|---|---|
| کیفیت برق ضعیف یا تداخل هارمونیک | راکتور سمت ورودی |
| چندین VFD با یک منبع تغذیه مشترک | راکتور سمت ورودی |
| الزامات حفاظتی موتور | راکتور سمت خروجی |
| اتصال موتور از راه دور | راکتور سمت خروجی |
| شتاب و کاهش مکرر | راکتور سمت خروجی |
| بهینه سازی کامل سیستم VFD | راه حل سفارشی راکتور |
Dufew پشتیبانی مهندسی را برای توصیه مشخصات مناسب با توجه به ولتاژ، جریان، موقعیت نصب و محیط کار ارائه می دهد.
انتخاب راکتور مناسب مستلزم در نظر گرفتن پارامترهای VFD، شرایط واقعی سیستم و سطح حفاظت مورد نیاز است. تطبیق این عوامل با مشخصات الکتریکی و مکانیکی راکتور به اطمینان از عملکرد پایدار و ادغام مناسب با سیستم محرک کمک می کند.
پارامترهای کلیدی VFD شامل ولتاژ نامی، جریان نامی، توان موتور و فرکانس کاری است. این مقادیر الزامات الکتریکی اولیه راکتور را تعیین می کنند و باید با مشخصات سیستم محرک مطابقت داشته باشند.
موقعیت نصب، وضعیت منبع تغذیه، فاصله اتصال موتور، مشخصات بار و محیط عملیاتی نیز باید ارزیابی شود. برای مثال، کابلهای موتور طولانی، تغییرات بار مکرر، یا محیطهای صنعتی سخت ممکن است به پیکربندی راکتور متفاوتی نیاز داشته باشند.
عملکرد حفاظتی مورد نیاز یکی دیگر از ملاحظات مهم است. بسته به کاربرد، راکتور ممکن است برای کاهش ضربه هارمونیک، بهبود پایداری توان، ارائه حفاظت از سمت موتور، برآورده کردن الزامات افت ولتاژ خاص، یا پشتیبانی از عملکرد مداوم تحت بارهای سخت انتخاب شود.
| پارامتر | مشخصات |
|---|---|
| نوع محصول | راکتور درایو فرکانس متغیر |
| کاربرد | برنامه های کاربردی VFD سمت ورودی / خروجی |
| ولتاژ نامی | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| جریان رتبه بندی شده | 5A - 3800A |
| فاز | تک فاز / سه فاز |
| فرکانس | 50 هرتز / 60 هرتز / سفارشی تا 500 هرتز |
| افت ولتاژ | 0.5٪ / 1٪ / 2٪ / 4٪ |
| مواد سیم پیچ | مس / آلومینیوم |
| نوع نصب | عمودی / افقی |
| روش خنک کننده | خنک کننده طبیعی هوا |
| قابلیت اضافه بار | 1.5 برابر جریان نامی به مدت 60 ثانیه |
| قدرت دی الکتریک | 3000 VAC / 50 هرتز / 5 میلی آمپر / 1 دقیقه |
| مقاومت عایق | ≥100MΩ (1000VDC) |
| درجه حفاظت | IP00 / IP20 |
| کلاس عایق | کلاس F (155 ℃) |
| درجه ضد شعله | UL94V-2 |
| سطح نویز | ≤65dB |
| عمر خدمات | ≥15 سال |
| استانداردها | IEC289 / GB10229 / JB9644 |
مثال: CAL-4321-0250-EISA
| کد | توضیحات |
|---|---|
| CAL | سری راکتورهای AC |
| 4 | سطح ولتاژ |
| 3 | سه فاز |
| 2 | نوع راکتور |
| 1 | افت ولتاژ |
| 0250 | جریان رتبه بندی شده |
| EI | ساختار هسته |
| S/W | ساختار نصب |
| تهویه مطبوع | مواد سیم پیچ |
Dufew Electric در قطعات الکترونیک قدرت، از جمله راکتورها، مقاومت ها، سیستم های ترمز، ترانسفورماتورها و راه حل های الکتریکی سفارشی تخصص دارد. قابلیتهای تولید آن شامل پردازش هسته، سیمپیچ، عملیات عایق و تأیید عملکرد الکتریکی برای کاربردهای مختلف صنعتی است.
فرآیند تولید شامل پردازش هسته فولادی سیلیکونی، سیم پیچ دقیق سیم پیچ، اشباع خلاء، پخت در دمای بالا و تست عملکرد الکتریکی است. این فرآیندها به حفظ ویژگی های محصول سازگار و عملکرد قابل اعتماد در طول عملیات مداوم کمک می کند.
بازرسی کیفیت مقاومت عایق، مقاومت در برابر ولتاژ، افزایش دما و تأیید عملکرد الکتریکی را پوشش می دهد. هر آزمایش تأیید بیشتری را از قابلیت اطمینان عایق، عملکرد حرارتی و کیفیت کلی الکتریکی ارائه می دهد.
Dufew از طراحی سفارشی، همکاری OEM و ODM و ساخت بر اساس نقشه های مشتری و الزامات برنامه پشتیبانی می کند. اسناد فنی و خدمات مهندسی برنامه نیز برای پشتیبانی از انتخاب محصول، یکپارچه سازی سیستم و توسعه پروژه در دسترس هستند.
محصولات Dufew بر اساس الزامات صنعتی شناخته شده تولید می شوند، از جمله:
- سیستم مدیریت کیفیت ISO 9001
- مطابقت با CE
- IEC289
- GB10229
- JB9644
Dufew راه حل های بسته بندی استاندارد صادراتی را با توجه به ابعاد محصول، وزن و الزامات حمل و نقل ارائه می دهد.
بسته بندی شامل:
- حفاظت در برابر ضربه
- بسته بندی مقاوم در برابر رطوبت
- صادرات کیس چوبی
- سوابق بازرسی قبل از ارسال
این اقدامات حمل و نقل ایمن و عملکرد نصب قابل اعتماد را تضمین می کند.
| مقایسه | راکتور درایو فرکانس متغیر | راکتور AC معمولی |
|---|---|---|
| هدف برنامه | طراحی شده برای سیستم های VFD با ویژگی های هارمونیک و PWM | برنامه های محدود کننده جریان عمومی |
| سازگاری فرکانس | از شرایط کاری 50 هرتز تا 500 هرتز پشتیبانی می کند | عمدتا برای فرکانس استاندارد طراحی شده است |
| حفاظت موتور | استرس ولتاژ PWM و جریان شارژ کابل را کاهش می دهد | قابلیت حفاظت موتور محدود |
| انعطاف پذیری نصب | می توان برای برنامه های ورودی یا خروجی پیکربندی کرد | معمولا برای یک برنامه ثابت طراحی شده است |
| سازگاری صنعتی | مناسب برای ماشین آلات مبتنی بر VFD | مناسب برای سیستم های برق عمومی |
هنگامی که سیستم VFD تداخل هارمونیک، نوسانات ولتاژ، هشدارهای مکرر جریان اضافه، فاصله طولانی کابل موتور یا الزامات حفاظتی عایق موتور را تجربه می کند، راکتور توصیه می شود.
نصب سمت ورودی عمدتاً برای بهبود کیفیت توان و کاهش هارمونیک انتخاب شده است.
نصب سمت خروجی عمدتاً برای بهبود شرایط الکتریکی سمت موتور و افزایش قابلیت اطمینان درایو انتخاب شده است.
انتخاب بستگی به شرایط سیستم، تجهیزات مورد نیاز و محیط عملیاتی دارد.
این می تواند به کاهش تداخل هارمونیک، نوسانات ولتاژ، تنش الکتریکی و عملکرد ناپایدار ناشی از شرایط سخت عملیاتی صنعتی کمک کند.
بله. Dufew از ولتاژ، جریان، افت ولتاژ، مواد سیم پیچ، ساختار نصب و پارامترهای الکتریکی مطابق با نیاز پروژه پشتیبانی می کند.
Dufew Electric راه حل های سفارشی راکتور AC را برای سیستم های محرک صنعتی با قابلیت ساخت حرفه ای، پشتیبانی مهندسی و کنترل کیفیت دقیق ارائه می دهد.
از بهبود کیفیت توان تا بهینهسازی درایو موتور، Dufew به مشتریان کمک میکند قابلیت اطمینان تجهیزات را بهبود بخشند، استرس الکتریکی را کاهش دهند و به عملکرد طولانیمدت پایدار دست یابند.
برای طراحی سفارشی راکتور و همکاری OEM با Dufew Electric تماس بگیرید.
