ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.
درایوهای فرکانس متغیر صنعتی (VFD) به مسائل مربوط به کیفیت توان از جمله نوسانات ولتاژ، نوسانات الکتریکی و تداخل هارمونیک تولید شده توسط مدارهای یکسو کننده بسیار حساس هستند. هنگامی که چند درایو در یک سیستم قدرت کار می کنند، جریان هارمونیک بیش از حد و اختلالات گذرا ممکن است منجر به خطای اینورتر، آسیب خازن باس DC، آلارم های غیرعادی یا خاموش شدن غیرمنتظره سیستم شود.

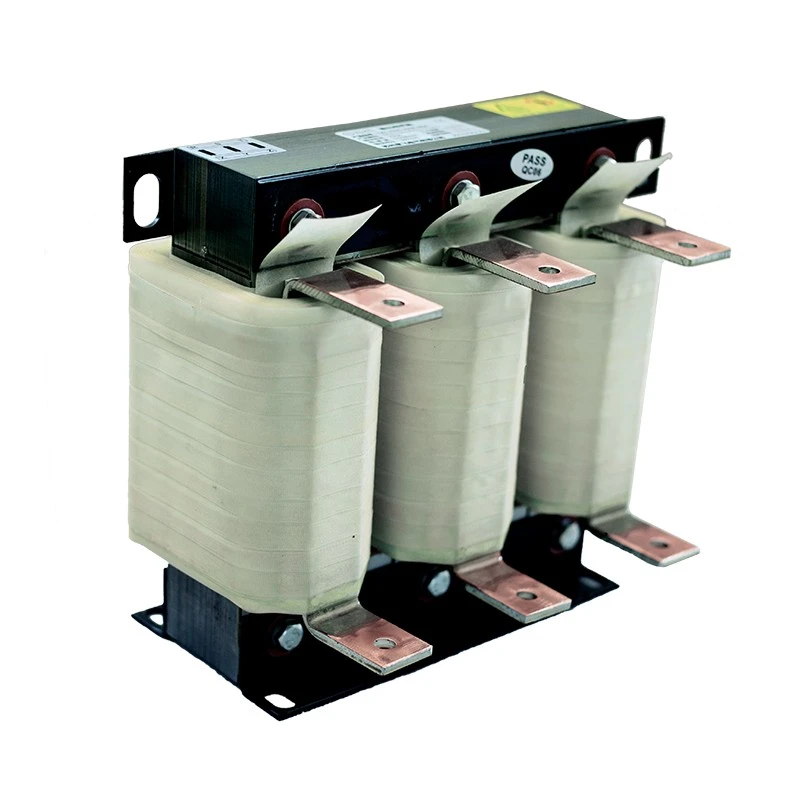

راه حل های راکتور خط ورودی الکتریکی Dufew به صورت سری بین منبع تغذیه AC و سمت ورودی VFD نصب می شوند. با افزودن امپدانس کنترلشده به مدار قدرت، راکتور جریان هارمونیک را محدود میکند، جریان هجومی راهاندازی را کاهش میدهد، پایداری ولتاژ را بهبود میبخشد و عمر مفید اجزای اینورتر را افزایش میدهد.
این راکتور از هسته های فولادی سیلیکونی نورد سرد کم تلفات، مواد عایق با دمای بالا و ساختارهای سیم پیچی بهینه برای اطمینان از عملکرد قابل اعتماد در شرایط صنعتی مداوم استفاده می کند. برای کاربردهای با جریان بالا، فنآوری سیمپیچ فویل برای دستیابی به طراحی فشرده، بهبود اتلاف گرما و عملکرد الکتریکی پایدار در دسترس است.
بسیاری از خرابی های VFD به جای نقص اینورتر ناشی از کیفیت پایین برق است. نصب یک راکتور خط ورودی به محافظت از سیستم های درایو در برابر اختلالات الکتریکی کمک می کند و قابلیت اطمینان کلی تجهیزات را بهبود می بخشد.
مشکلات رایج حل شده عبارتند از:
- افزایش جریان ورودی بالا در هنگام راه اندازی VFD
- آلودگی هارمونیک ناشی از یکسوسازی دیود
- عدم تعادل ولتاژ سه فاز
- هشدارهای مکرر ولتاژ بیش از حد اینورتر
- خرابی خازن باس DC و پل یکسو کننده
- تداخل بین چندین سیستم VFD
راکتور خط ورودی Dufew جریان هارمونیک تولید شده توسط مدارهای یکسو کننده VFD را کاهش می دهد و به حداقل رساندن بازخورد هارمونیک به شبکه برق صنعتی کمک می کند.
کیفیت توان را با کاهش اعوجاج شکل موج، افزایش سازگاری چندین سیستم VFD و ایجاد حفاظت بهتر برای خازنهای اصلاح ضریب توان و تجهیزات کنترل حساس بهبود میبخشد.
در طول راه اندازی VFD، شتاب گیری، یا تغییرات بار ناگهانی، نوسانات الکتریکی و نوسانات جریان ممکن است بر پایداری سیستم تأثیر بگذارد.
راکتور به کاهش جریان هجومی راه اندازی، محدود کردن جریان ضربه گذرا، محافظت از اجزای یکسو کننده اینورتر و کاهش خطرات ولتاژ بیش از حد باس DC برای بهبود قابلیت اطمینان سیستم کمک می کند.
راکتورهای Dufew با مواد قابل اعتماد و فرآیندهای تولید حرفه ای، از جمله هسته های فولادی سیلیکونی نورد سرد کم تلفات، مواد عایق کلاس F، فرآیند اشباع خلاء و فناوری پخت در دمای بالا تولید می شوند.
گزینه های سیم پیچ مسی یا آلومینیومی برای برآوردن نیازهای مختلف کاربرد در دسترس هستند. ساختار مغناطیسی بهینه به کاهش لرزش، نویز و افزایش دما در طول عملیات طولانی مدت کمک می کند.
Dufew به عنوان یک سازنده حرفه ای قطعات برق صنعتی، راه حل های سفارشی راکتور را بر اساس نیازهای کاربردی مختلف و شرایط عملیاتی ارائه می دهد.
گزینه های سفارشی سازی عبارتند از:
- ولتاژ نامی و جریان نامی
- افت ولتاژ و توان VFD
- ابعاد نصب و محیط کار
- مواد سیم پیچ
سازه های موجود عبارتند از:
- ساختار باز IP00
- محفظه محافظت شده IP20
- نصب عمودی یا افقی
- سیم پیچ مسی یا سیم پیچ آلومینیومی
راهحلهای راکتور خط ورودی Dufew به طور گسترده در کاربردهای صنعتی استفاده میشوند که نیاز به بهبود کیفیت توان، حفاظت از اینورتر و عملکرد الکتریکی پایدار دارند.
کاربردهای معمولی عبارتند از:
- سیستم های درایو فرکانس متغیر (VFD) و کابینت های کنترل موتور صنعتی
- سیستم های درایو سروو، آسانسورها و تجهیزات بالابر
- جرثقیل ها و ماشین آلات بندری که تحت شرایط بار سخت کار می کنند
- آسیاب های نورد، پمپ ها و فن هایی که نیاز به عملکرد مداوم قابل اعتماد دارند
- ماشین های قالب گیری تزریقی و تجهیزات اتوماسیون صنعتی
- سیستم های تبدیل انرژی های تجدید پذیر با نیازهای کیفیت توان بالا
یک راکتور خط ورودی برای برنامه هایی با موارد زیر توصیه می شود:
| شرایط کاربرد | توصیه |
|---|---|
| چندین VFD با یک منبع تغذیه مشترک | توصیه می شود |
| ظرفیت منبع تغذیه ≥600kVA | توصیه می شود |
| ترانسفورماتور VFD نزدیک به ظرفیت بزرگ نصب شده است | توصیه می شود |
| عدم تعادل ولتاژ سه فاز بیش از 1.8٪ | توصیه می شود |
| سیستم قدرت با تداخل هارمونیک | توصیه می شود |
| خازن های تصحیح ضریب توان تعویض مکرر | توصیه می شود |
شماره مدل Dufew اطلاعاتی در مورد سطح ولتاژ، نوع فاز، نوع راکتور، افت ولتاژ، جریان نامی، ساختار هسته، روش نصب و مواد سیم پیچ ارائه می دهد.
| کد | توضیحات |
|---|---|
| CAL | سری راکتورهای AC |
| 4 | سطح ولتاژ (2=220V، 4=380V، 6=690V) |
| 3 | شماره فاز (3=سه فاز، 1=تک فاز) |
| 1 | نوع راکتور (1 = راکتور ورودی، 2 = راکتور خروجی) |
| 2 | افت ولتاژ (2=2%، 1=1%) |
| 0250 | جریان نامی (0250=250A, 2500=2500A) |
| EI | ساختار هسته (EI = هسته سه فاز، UI = هسته تک فاز) |
| S | نوع نصب (S=عمودی، W=افقی) |
| A | مواد سیم پیچ (A = آلومینیوم، C = مس) |
مثال: CAL-4312-0250-EISA
راکتور خط ورودی سه فاز 380 ولت با افت ولتاژ 2 درصد، جریان نامی 250 آمپر، ساختار هسته EI، نصب عمودی و سیم پیچ آلومینیومی.
| پارامتر | مشخصات |
|---|---|
| ولتاژ نامی | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| فرکانس | 50 هرتز / 60 هرتز / فرکانس سفارشی موجود است |
| جریان رتبه بندی شده | 5A - 3800A |
| افت ولتاژ | 0.5٪ / 1٪ / 2٪ / 4٪ |
| ظرفیت اضافه بار | 1.5 برابر جریان نامی به مدت 60 ثانیه، فاصله زمانی 1 ساعت |
| قدرت دی الکتریک | 3000 VAC / 50 هرتز / 5 میلی آمپر / 1 دقیقه |
| مقاومت عایق | ≥100MΩ (1000VDC) |
| درجه حفاظت | IP00 / IP20 |
| کلاس عایق | کلاس F (155 ℃) |
| کلاس دما | T40 |
| درجه بندی شعله | UL94V-2 |
| سطح نویز | ≤65dB (تست شده در 1 متر) |
| عمر خدمات | ≥15 سال |
| استانداردها | IEC289:1987، GB10229-88، JB9644-1999 |
Dufew Electric در تولید قطعات برق صنعتی تخصص دارد و راه حل های سفارشی راکتور را برای مشتریان جهانی ارائه می دهد.
فرآیند کنترل کیفیت ما شامل:
- سیستم مدیریت کیفیت ISO
- محصولات دارای گواهینامه CE
- تست عملکرد الکتریکی
- تست مقاومت عایق
- تست مقاومت در برابر ولتاژ بالا
- تست افزایش دما
- بازرسی نویز
هر راکتور با توجه به مشخصات مشتری قبل از حمل و نقل برای اطمینان از عملکرد قابل اعتماد پس از نصب بررسی می شود.
راکتورهای صنعتی به دلیل وزن و ساختار الکتریکی خود به محافظت از بسته بندی حرفه ای نیاز دارند.
Dufew ارائه می دهد:
- بسته بندی ضد رطوبت
- تثبیت ضد ضربه در داخل کیس های چوبی
- بسته بندی سفارشی بر اساس اندازه و وزن محصول
- راه حل های حمل و نقل استاندارد صادراتی
گزینه های حمل و نقل:
| روش حمل و نقل | کاربرد |
|---|---|
| حمل و نقل دریایی | حمل و نقل تجهیزات صنعتی به مقدار زیاد و سنگین |
| حمل و نقل هوایی | نمونه های فوری یا راکتورهای کوچک |
| حمل و نقل زمینی | تحویل داخلی و منطقه ای |
یک راکتور خط ورودی باید بین منبع تغذیه AC و پایانه های ورودی VFD نصب شود. برای کاهش مشکلات هارمونیک سمت شبکه، سرکوب اختلالات الکتریکی و محافظت از مدار ورودی اینورتر طراحی شده است. نباید بین خروجی VFD و موتور نصب شود.
گزینه های رایج افت ولتاژ شامل 0.5٪، 1٪، 2٪ و 4٪ است.
برای کاربردهای عمومی VFD، معمولاً یک افت ولتاژ 2٪ انتخاب می شود. سیستم هایی با تداخل هارمونیک شدید یا شرایط منبع تغذیه ناپایدار ممکن است بر اساس الزامات کاربردی به امپدانس بالاتری نیاز داشته باشند.
این بستگی به طراحی سیستم و شرایط عملیاتی دارد. در بیشتر کاربردهای صنعتی، هر VFD برای دستیابی به کنترل هارمونیک و عملکرد حفاظتی بهتر، استفاده از یک راکتور جداگانه توصیه می شود.
راکتور به حداقل تعمیر و نگهداری نیاز دارد. بازرسی منظم باید بر موارد زیر متمرکز شود:
- محکم بودن اتصال ترمینال
- تجمع گرد و غبار
- صدای غیر عادی
- افزایش دما
تهویه مناسب، نصب صحیح و بازرسی منظم به حفظ قابلیت اطمینان طولانی مدت کمک می کند.
