ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

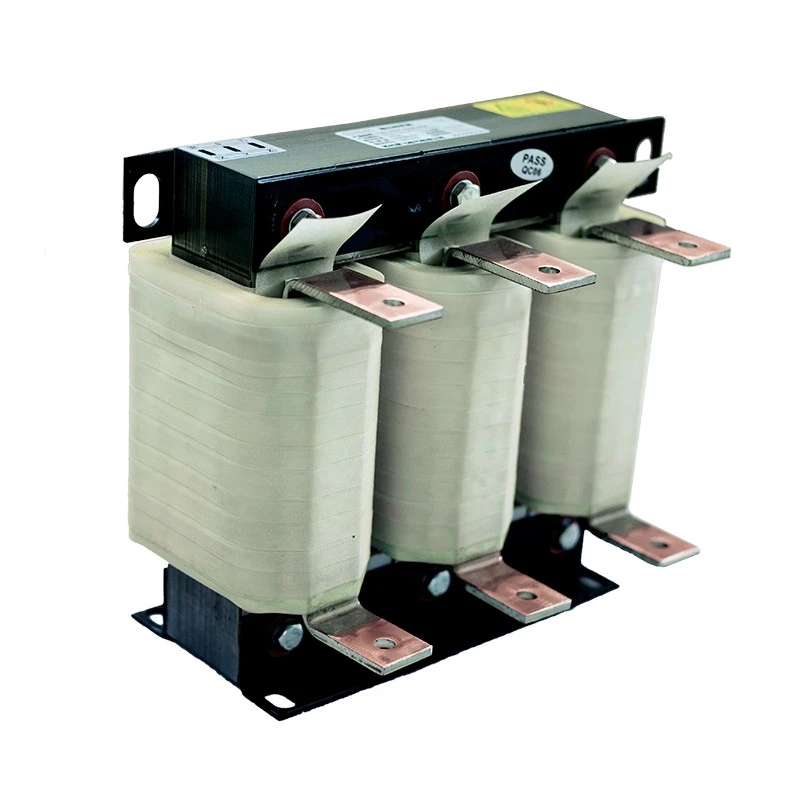

راکتور خروجی الکتریکی Dufew بین پایانه های خروجی VFD و موتور برای بهبود کیفیت انتقال نیرو و محافظت از سیستم های موتور در برابر استرس سوئیچینگ فرکانس بالا نصب شده است.
ویژگی های سوئیچینگ سریع ولتاژ خروجی PWM از VFD ها ممکن است تنش dv/dt بالا، امواج ولتاژ منعکس شده، جریان های هارمونیک و جریان شارژ کابل اضافی ایجاد کند. این اثرات زمانی جدی تر می شوند که از کابل های طولانی بین اینورتر و موتور استفاده شود.
با افزودن امپدانس مناسب به مدار خروجی، راکتور به هموارسازی شکل موج ولتاژ، کاهش سنبله های ولتاژ ترمینال موتور، کاهش تنش عایق و بهبود قابلیت اطمینان سیستم های محرک صنعتی کمک می کند.
راکتورهای Dufew از هسته های فولادی سیلیکونی کم تلفات، مواد عایق با دمای بالا و سازه های سیم پیچ بهینه شده برای اطمینان از عملکرد پایدار تحت عملیات صنعتی مداوم استفاده می کنند.
هنگامی که کابل بین اینورتر و موتور بیش از حد طولانی باشد، ظرفیت توزیع شده کابل جریان شارژ اضافی ایجاد می کند.
بدون محافظت مناسب، ممکن است باعث شود:
- آلارم جریان اضافه VFD
- عملکرد موتور ناپایدار
- افزایش تنش خروجی اینورتر
- کاهش قابلیت اطمینان سیستم
راکتور خروجی VFD جریان شارژ خازنی را کاهش میدهد و پایداری سیستم را بهبود میبخشد، بهویژه برای کاربردهایی که موتور در آنها دور از کابینت اینورتر نصب میشود.
راکتور تاثیر تغییرات ولتاژ PWM فرکانس بالا را که توسط VFD ایجاد می شود کاهش می دهد و به محافظت از عایق موتور در طول کار مداوم کمک می کند.
فشار ولتاژ روی سیمپیچهای موتور را کاهش میدهد، پیری عایق را کاهش میدهد و عمر موتور را افزایش میدهد. این به بهبود قابلیت اطمینان کلی سیستم، به ویژه در کاربردهای صنعتی سخت کمک می کند.
هنگامی که موتورها دور از کابینت های VFD نصب می شوند، کابل های بلند می توانند جریان شارژ را افزایش دهند و اثرات ولتاژ بازتابی ایجاد کنند.
راکتور با بهبود کیفیت شکل موج جریان و محدود کردن نوسانات ولتاژ به کاهش این اثرات کمک می کند. از فواصل انتقال کابل طولانی تر پشتیبانی می کند و در عین حال عملکرد موتور را پایدار نگه می دارد.
طراحی القایی بهینه به سرکوب اجزای هارمونیک فرکانس بالا که در طول عملیات VFD تولید می شوند کمک می کند.
همچنین نویز الکترومغناطیسی موتور، جریان نشتی و تداخل بالقوه با تجهیزات اتوماسیون و کنترل اطراف را کاهش می دهد و محیط عملیاتی پایدارتری ایجاد می کند.
این راکتور با هسته فولادی سیلیکونی نورد سرد، سیستم عایق کلاس F، فرآیند اشباع خلاء و گزینه های سیم پیچی مسی یا آلومینیومی تولید می شود.
این ساختار قوی، اندوکتانس پایدار، کاهش لرزش و عملکرد حرارتی قابل اعتماد را برای عملیات صنعتی طولانی مدت تضمین می کند.
ساختار هسته متقارن سه فاز عملکرد مغناطیسی متعادلی را در تمام سیم پیچ ها ارائه می دهد.
این به کاهش تلفات مغناطیسی کمک می کند و در عین حال ویژگی های اندوکتانس پایدار را حفظ می کند و عملکرد الکتریکی ثابت را در طول عملیات VFD تضمین می کند.
این راکتور در پیکربندیهای مختلف، از جمله ساختارهای باز IP00 و محفظههای حفاظتی IP20 برای برآوردن نیازهای مختلف نصب در دسترس است.
از هر دو روش نصب عمودی و افقی پشتیبانی می کند. ابعاد سفارشی برای مطابقت با فضای کابینت، شرایط نصب و نیازهای کاربردی خاص در دسترس است.
محلول های راکتور Dufew به طور گسترده در کاربردهای صنعتی استفاده می شود که در آن حفاظت موتور و عملکرد پایدار VFD مورد نیاز است.
کاربردهای معمولی عبارتند از:
- سیستم های درایو فرکانس متغیر برای بهبود پایداری توان و کاهش تنش الکتریکی روی موتورها.
- کابینتهای کنترل موتور صنعتی، پمپها و فنهایی که نیاز به عملکرد مداوم قابل اعتماد دارند.
- جرثقیل ها و تجهیزات بالابر، ماشین آلات معدن و تجهیزات بندری مورد استفاده در شرایط کاری سخت.
- کارخانه های نورد، ماشین های قالب گیری تزریقی و ماشین آلات نساجی برای فرآیندهای تولید پایدار و کارآمد.
- خطوط تولید خودکار و تجهیزات انرژی تجدیدپذیر که در آن عملکرد قابل اعتماد توان مهم است.
| شرایط کاربرد | توصیه |
|---|---|
| طول کابل موتور بیش از 50 متر است | توصیه می شود |
| حفاظت عایق موتور مورد نیاز است | توصیه می شود |
| صدای موتور نیاز به کاهش دارد | توصیه می شود |
| تداخل فرکانس بالا بر حسگرها تأثیر می گذارد | توصیه می شود |
| شتاب و کاهش مکرر | توصیه می شود |
انتخاب راکتور باید بر اساس پارامترهای VFD، شرایط کابل و الزامات موتور باشد تا از عملکرد مناسب و عملکرد قابل اطمینان اطمینان حاصل شود.
انتخاب باید عوامل کلیدی مانند:
- ولتاژ نامی و جریان خروجی
- قدرت موتور و فرکانس کاری
ویژگی های کابل و شرایط نصب نیز بر انتخاب راکتور تأثیر می گذارد، از جمله:
- طول کابل و نوع کابل
- محیط نصب
- ظرفیت توزیع شده
عایق موتور و شرایط کار باید برای مطابقت با راه حل مناسب راکتور ارزیابی شود، از جمله:
- کلاس عایق
- شرایط عملیاتی
- الزامات حفاظتی
Dufew طرح های راکتور سفارشی را با توجه به کاربردهای صنعتی مختلف و نیازهای سیستم ارائه می دهد.
CAL-4321-0250-EISA
| کد | توضیحات |
|---|---|
| CAL | سری راکتورهای AC |
| 4 | سطح ولتاژ |
| 3 | سه فاز |
| 2 | نوع راکتور خروجی |
| 1 | افت ولتاژ |
| 0250 | جریان رتبه بندی شده |
| EI | ساختار هسته |
| S | نوع نصب |
| A | سیم پیچ آلومینیومی |
| پارامتر | مشخصات |
|---|---|
| نوع محصول | راکتور خروجی VFD |
| ولتاژ نامی | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| فرکانس | 50 هرتز / 60 هرتز |
| جریان رتبه بندی شده | 5A - 3800A |
| افت ولتاژ | 0.5٪ / 1٪ / 2٪ / 4٪ |
| ظرفیت اضافه بار | 1.5 برابر جریان نامی به مدت 60 ثانیه |
| قدرت دی الکتریک | 3000 VAC / 50 هرتز / 1 دقیقه |
| مقاومت عایق | ≥100MΩ |
| درجه حفاظت | IP00 / IP20 |
| کلاس عایق | کلاس F (155 ℃) |
| سطح نویز | ≤65dB |
| عمر خدمات | ≥15 سال |
Dufew Electric در قطعات برق صنعتی و راه حل های سفارشی راکتور تخصص دارد.
هر رآکتور خروجی با فرآیندهای کنترل شده تولید می شود که عبارتند از:
- بازرسی ساخت هسته
- کنترل فرآیند سیم پیچی
- تست مقاومت در برابر ولتاژ بالا
- تست مقاومت عایق
- بازرسی افزایش دما
- تأیید عملکرد الکتریکی
محصولات را می توان با:
- مطابقت با سیستم مدیریت کیفیت ISO
- محصولات دارای گواهینامه CE
- اسناد فنی سفارشی
قبل از حمل و نقل، هر راکتور مطابق با مشخصات مشتری بازرسی می شود تا از نصب و عملکرد قابل اعتماد اطمینان حاصل شود.
راکتورهای صنعتی به دلیل وزن و اجزای الکترومغناطیسی خود به حفاظت قابل اعتماد در طول حمل و نقل بین المللی نیاز دارند.
Dufew ارائه می دهد:
| روش حمل و نقل | کاربرد |
|---|---|
| حمل و نقل دریایی | سفارشات صنعتی بزرگ و پروژه های کامل تجهیزات |
| حمل و نقل هوایی | الزامات تحویل نمونه و فوری |
| حمل و نقل زمینی | تحویل صنعتی منطقه ای |
ویژگی های بسته بندی:
- محافظ مقاوم در برابر رطوبت
- تثبیت ضد ضربه
- صادرات کیس های چوبی استاندارد
- بسته بندی سفارشی با توجه به اندازه و وزن محصول
بین پایانه های خروجی VFD و موتور برای بهبود کیفیت شکل موج خروجی و کاهش استرس الکتریکی در سمت موتور نصب می شود.
معمولاً برای کاربردهای طولانی کابل، محافظت از عایق موتور و سیستم هایی که تحت تأثیر افزایش ولتاژ، نویز یا تداخل قرار می گیرند، استفاده می شود.
خیر. اجزای سمت ورودی و سمت موتور عملکردهای متفاوتی دارند. یکی روی حفاظت از منبع تغذیه تمرکز دارد، در حالی که دیگری عملکرد سمت موتور را بهبود می بخشد.
بله. Dufew راه حل های سفارشی را بر اساس ولتاژ، جریان، نیازهای نصب و محیط کار ارائه می دهد.
Dufew Electric راه حل های راکتور قابل اعتمادی را برای کاربردهای صنعتی VFD با قابلیت ساخت حرفه ای، پشتیبانی مهندسی سفارشی و کنترل کیفیت دقیق ارائه می دهد.
Dufew از حفاظت موتور گرفته تا کاربردهای رانندگی در مسافت های طولانی، به مشتریان کمک می کند تا قابلیت اطمینان تجهیزات را بهبود بخشند، هزینه های تعمیر و نگهداری را کاهش دهند و به عملکرد پایدار دست یابند.
