ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

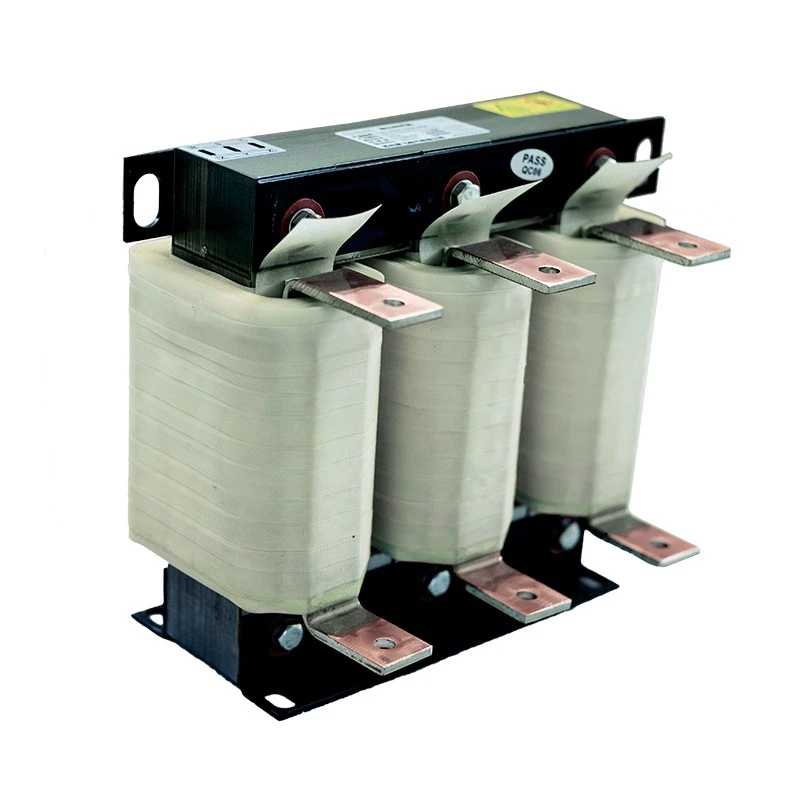

Dufew Electric AC Line Reactor بین منبع تغذیه AC و ترمینال های ورودی VFD نصب شده است تا امپدانس کنترل شده ای را ارائه دهد که به تثبیت جریان جریان و بهبود کلی محیط الکتریکی کمک می کند.
این راکتور به کاهش جریان هارمونیک تولید شده توسط مدارهای یکسو کننده VFD، محدود کردن تغییرات ناگهانی جریان، محافظت از اجزای ورودی اینورتر و بهبود قابلیت اطمینان کلی سیستم قدرت کمک می کند.
درایوهای فرکانس متغیر مدرن (VFD) از فناوری سوئیچینگ با سرعت بالا برای کنترل سرعت موتور و بهبود بهره وری انرژی استفاده می کنند. با این حال، فرآیند سوئیچینگ و ویژگی های ورودی غیرخطی ممکن است اختلالات الکتریکی را در سیستم قدرت ایجاد کند.
بدون حفاظت ورودی مناسب، سیستم های VFD ممکن است اعوجاج جریان هارمونیک، افزایش جریان ورودی، نوسانات ولتاژ، تداخل الکتریکی و افزایش تنش بر روی اجزای اینورتر را تجربه کنند.
این مسائل ممکن است منجر به گرم شدن بیش از حد تجهیزات الکتریکی، کاهش عمر مفید اینورتر، آسیب به خازن های باس DC، عملکرد ناپایدار موتور و توقف غیرمنتظره تجهیزات شود.
یکسو کننده های ورودی VFD می توانند جریان های هارمونیک ایجاد کنند که بر شبکه الکتریکی تأثیر می گذارد، به ویژه در تأسیساتی که با سیستم های چند اینورتر کار می کنند.
با افزودن امپدانس به مدار ورودی، تاثیر هارمونیک را کاهش می دهد، به بهبود کیفیت توان و حفظ محیط الکتریکی پایدارتر کمک می کند.
مزایا عبارتند از:
- کاهش بازخورد هارمونیک به منبع تغذیه
- بهبود پایداری شکل موج ولتاژ
- کاهش تداخل بین تجهیزات الکتریکی
- حفاظت بهتر از خازن ها و ترانسفورماتورهای قدرت
برای کارخانههایی با درایوهای سرعت متغیر چندگانه، به ایجاد یک سیستم قدرت قابل اعتمادتر و پایدارتر کمک میکند.
در طول راه اندازی موتور، شتاب، تغییرات بار، یا شرایط ناپایدار قدرت، ممکن است ضربه جریان بیش از حد رخ دهد و بر اجزای اینورتر تأثیر بگذارد.
این راکتور با محدود کردن جریان موج ورودی، کاهش تنش بر روی پلهای یکسو کننده، محافظت از اجزای گذرگاه DC اینورتر و بهبود قابلیت اطمینان طولانی مدت VFD به کاهش تنش الکتریکی کمک میکند.
این به ویژه برای سیستم های قدرت صنعتی با ظرفیت اتصال کوتاه بالا یا ترانسفورماتورهای امپدانس کم مناسب است.
محیط های صنعتی به قطعات الکتریکی نیاز دارند که بتوانند به طور مداوم تحت بارهای متغیر و شرایط کاری سخت کار کنند.
Dufew Electric AC Line Reactor از طراحی الکترومغناطیسی و فناوری عایق بهینه برای دستیابی به عملکرد اندوکتانس پایدار، افزایش دما کمتر، کاهش لرزش الکترومغناطیسی و عملکرد طولانی مدت قابل اعتماد استفاده می کند.
این راکتور از مواد هسته فولادی سیلیکونی نورد سرد با کیفیت بالا برای کاهش تلفات مغناطیسی و حفظ عملکرد اندوکتانس پایدار در طول کار مداوم استفاده می کند.
این طرح ارائه می دهد:
- کاهش اتلاف انرژی و بهبود بازده عملیاتی
- عملکرد حرارتی بهتر در شرایط بار مداوم
- ویژگی های الکتریکی پایدار
- عملکرد قابل اعتماد برای عملیات صنعتی طولانی مدت
بر اساس نیازهای مختلف فعلی، Dufew Electric سازه های سیم پیچی بهینه را برای اطمینان از عملکرد الکتریکی قابل اعتماد در کاربردهای مختلف صنعتی ارائه می دهد.
ویژگی های طراحی سیم پیچ:
- گزینه های سیم پیچ مسی یا آلومینیومی برای نیازهای کاربردی مختلف
- طراحی هادی جریان بالا برای پشتیبانی از شرایط عملیاتی سخت
- بهبود عملکرد اتلاف گرما
- کاهش افزایش دمای سیم پیچ در حین کار
این ساختار بهینه به راکتور اجازه می دهد تا نیازهای جریان صنعتی مختلف را برآورده کند و در عین حال عملکرد پایدار و کارآمد را حفظ کند.
مجموعه سیم پیچ از طریق اشباع خلاء و پخت در دمای بالا پردازش می شود، عملکرد عایق را بهبود می بخشد و استحکام مکانیکی کلی را افزایش می دهد.
روند بهبود می یابد:
- استحکام عایق برای عملکرد ایمن تر
- پایداری مکانیکی در شرایط ارتعاش
- مقاومت در برابر لرزش و اثرات محیطی
- دوام عملیاتی طولانی مدت
این فرآیند تولید به حفظ عملکرد قابل اعتماد و عمر طولانی در محیط های صنعتی کمک می کند.
انتخاب صحیح راکتور خط AC مستلزم تطبیق پارامترهای راکتور با سیستم VFD است.
Dufew Electric عوامل زیر را ارزیابی می کند:
| پارامتر انتخاب | در نظر گرفتن طراحی |
|---|---|
| ولتاژ VFD | سطح عایق و پیکربندی راکتور را تعیین می کند |
| جریان رتبه بندی شده | اندازه هادی و طراحی حرارتی را تعیین می کند |
| قدرت موتور | بر انتخاب ظرفیت راکتور تأثیر می گذارد |
| افت ولتاژ | الزامات امپدانس را تعیین می کند |
| فرکانس عملیاتی | بر طراحی الکترومغناطیسی تأثیر می گذارد |
| محیط نصب | ساختار حفاظت و نصب را تعیین می کند |
قبل از نقل قول، مشتریان باید ارائه دهند:
- توان نامی VFD
- ولتاژ ورودی
- جریان نامی
- افت ولتاژ مورد نیاز
- شرایط نصب
- محیط عملیاتی
| مورد | راکتور خط AC | راکتور خروجی |
|---|---|---|
| موقعیت نصب | بین منبع تغذیه و ورودی VFD | بین خروجی VFD و موتور |
| عملکرد اصلی | هارمونیک های ورودی و جریان افزایشی را کاهش دهید | محافظت از عایق موتور و کاهش تنش شکل موج خروجی |
| برنامه اصلی | بهبود کیفیت برق | محافظ موتور کابل بلند |
| کاربران معمولی | سیستم های VFD صنعتی | موتورهایی با اتصالات کابلی از راه دور |
Dufew Electric هر دو راه حل راکتور ورودی و خروجی را با توجه به نیاز سیستم ارائه می دهد.
سیستم های صنعتی مختلف به پیکربندی های الکتریکی و روش های نصب متفاوتی نیاز دارند. Dufew Electric راه حل های سفارشی راکتور را بر اساس نیازهای کاربردی ارائه می دهد و به مشتریان کمک می کند تا عملکرد قابل اعتماد و ادغام یکپارچه با سیستم های مختلف کنترل صنعتی را بدست آورند.
راکتور را می توان با توجه به پارامترهای الکتریکی کلیدی، از جمله ولتاژ نامی، جریان نامی، درصد افت ولتاژ و فرکانس کاری سفارشی کرد تا نیازهای مختلف سیستم قدرت را برآورده کند.
برای انطباق با چیدمانهای کابینت و محیطهای نصب مختلف، راکتورهای Dufew از چندین گزینه نصب، از جمله نصب کابینت، نصب مستقل، نصب عمودی و نصب افقی پشتیبانی میکنند.
با توجه به شرایط کاربرد خاص و الزامات فعلی، مشتریان می توانند مواد سیم پیچ مناسب، از جمله سیم پیچ مسی یا سیم پیچ آلومینیومی را انتخاب کنند.
با گزینه های پیکربندی انعطاف پذیر و طراحی های سفارشی، راکتورهای Dufew می توانند در سیستم های کنترل صنعتی مختلف ادغام شوند و در عین حال عملکرد پایدار و قابل اعتماد را حفظ کنند.
Dufew Electric AC Line Reactor به طور گسترده در سیستم های صنعتی که نیاز به بهبود کیفیت توان VFD و حفاظت الکتریکی دارند استفاده می شود.
| کاربرد | تجهیزات معمولی | مزایای اصلی |
|---|---|---|
| اتوماسیون صنعتی | ماشین آلات CNC، خطوط تولید، سیستم های سروو | بهبود پایداری الکتریکی |
| سیستم های محرک موتور | پمپ، فن، کمپرسور، نوار نقاله | کاهش استرس اینورتر |
| تجهیزات سنگین | جرثقیل، آسانسور، سیستم های بالابر | عملکرد قابل اعتماد تحت بارهای در حال تغییر |
| صنعت تولید | کارخانه های نورد، تجهیزات پردازش | بهبود کیفیت برق |
| سیستم های انرژی های تجدیدپذیر | سیستم های اینورتر، تجهیزات ذخیره انرژی | تبدیل توان پایدار |
| پارامتر | مشخصات |
|---|---|
| نوع محصول | راکتور خط AC |
| ولتاژ نامی | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| فرکانس کاری | 50 هرتز / 60 هرتز / تا 500 هرتز |
| جریان رتبه بندی شده | 5A - 3800A |
| افت ولتاژ | 0.5٪ / 1٪ / 2٪ / 4٪ |
| قابلیت اضافه بار | 1.5 برابر جریان نامی به مدت 60 ثانیه |
| قدرت دی الکتریک | 3000 VAC / 50 هرتز / 5 میلی آمپر / 1 دقیقه |
| مقاومت عایق | ≥100MΩ (1000VDC) |
| درجه حفاظت | IP00 / IP20 |
| کلاس عایق | T40/F (155 ℃) |
| درجه ضد شعله | UL94V-2 |
| سطح نویز | ≤65dB |
| عمر خدمات | ≥15 سال |
| استانداردها | IEC289:1987 / GB10229-88 / JB9644-1999 |
مثال: CAL-4312-0250-EISA
| کد | توضیحات |
|---|---|
| CAL | راکتور خط AC |
| 4 | سطح ولتاژ (2=220V، 4=380V، 6=690V) |
| 3 | شماره فاز |
| 1 | نوع راکتور |
| 2 | افت ولتاژ |
| 0250 | جریان رتبه بندی شده |
| EI | ساختار هسته |
| S | ساختار نصب |
| A | مواد سیم پیچ |
قبل از تحویل، Dufew Electric بازرسی های الکتریکی و ساختاری را برای اطمینان از عملکرد قابل اعتماد انجام می دهد.
تست شامل:
| مورد آزمایشی | مورد نیاز |
|---|---|
| تست مقاومت عایق | ≥100MΩ |
| تست قدرت دی الکتریک | 3000VAC |
| تست افزایش دما | با توجه به بار نامی |
| بررسی پارامترهای الکتریکی | اندوکتانس و تایید جریان |
| بازرسی ظاهری | بازرسی هسته، سیم پیچ، پایانه ها |
Dufew Electric در قطعات الکترونیک قدرت و راه حل های الکتریکی سفارشی تخصص دارد و راکتورهای خط AC قابل اعتماد را برای کاربردهای مختلف صنعتی ارائه می دهد.
Dufew با قابلیت های تولید یکپارچه، فرآیندهای تولید کلیدی را از پردازش هسته و تولید سیم پیچ تا مونتاژ نهایی و بازرسی کیفیت را مدیریت می کند.
فرآیند تولید شامل برش فولاد سیلیکونی، مونتاژ هسته و بازرسی عملکرد مغناطیسی برای اطمینان از ویژگی های الکترومغناطیسی پایدار است.
Dufew گزینه های سیم پیچ مس و آلومینیوم را با فرآیندهای عایق کاری حرفه ای و اشباع خلاء برای بهبود قابلیت اطمینان و دوام محصول ارائه می دهد.
تولید نهایی شامل نصب ترمینال، آزمایش الکتریکی، و بازرسی کیفیت برای اطمینان از اینکه هر راکتور استانداردهای عملکرد مورد نیاز را برآورده می کند، می باشد.
این قابلیت تولید یکپارچه، Dufew Electric را قادر میسازد تا هم راکتورهای خط AC استاندارد و هم راهحلهای سفارشیسازی شده را برای کاربردهای مختلف صنعتی ارائه دهد.
Dufew Electric از رویههای مدیریت کیفیت ساختاریافته پیروی میکند تا از عملکرد ثابت محصول و عملکرد قابل اعتماد در طول عمر خدمات اطمینان حاصل کند.
اسناد با کیفیت موجود عبارتند از:
- گواهینامه سیستم مدیریت کیفیت ISO
- گواهینامه CE
- گزارش تست محصول
اسناد فنی و سوابق بازرسی را می توان با توجه به نیاز پروژه مشتری ارائه کرد.
راکتورهای خط AC به محافظت در برابر رطوبت، لرزش و ضربه مکانیکی در حین حمل و نقل نیاز دارند.
Dufew Electric ارائه می دهد:
- بسته بندی استاندارد صادراتی
- محافظت در برابر رطوبت
- تثبیت داخلی تقویت شده
- برچسب های شناسایی محصول
قبل از حمل و نقل، مهندسان تأیید می کنند:
- مشخصات محصول
- وزن و ابعاد
- الزامات نصب
- الزامات تحویل
راکتور مناسب را با توجه به توان VFD، ولتاژ ورودی، جریان نامی و افت ولتاژ مورد نیاز برای اطمینان از سازگاری با سیستم کاربردی انتخاب کنید.
قبل از نصب، وضعیت محصول، از جمله وضعیت هسته، ظاهر سیم پیچ و اتصالات ترمینال را به دقت بررسی کنید تا مطمئن شوید که راکتور برای عملیات آماده است.
روش استاندارد اتصال عبارت است از:
منبع تغذیه → راکتور خط AC → ورودی VFD
راکتور باید در یک منطقه با تهویه مناسب با فضای کافی برای دفع گرما و نگهداری در آینده نصب شود.
در طول اتصال الکتریکی، از سیم کشی صحیح، اتصالات ترمینال ایمن و زمین مناسب برای حفظ عملکرد ایمن و قابل اطمینان اطمینان حاصل کنید.
پس از نصب، با بررسی نویز عملیاتی، نظارت بر افزایش دما و بررسی عملکرد کلی سیستم، یک تست عملیاتی را انجام دهید.
یک راکتور خط AC در سمت ورودی یک درایو فرکانس متغیر (VFD) برای کاهش اعوجاج هارمونیک، محدود کردن نوسانات جریان، بهبود کیفیت توان و محافظت از اجزای اینورتر در برابر استرس الکتریکی نصب شده است.
هر برنامه VFD به یک راکتور ورودی نیاز ندارد. برای سیستم هایی با مشکلات هارمونیک، منبع تغذیه ناپایدار، نوسانات مکرر جریان، عملکرد چندین اینورتر یا تجهیزات الکتریکی حساس توصیه می شود.
افت ولتاژ مناسب به الزامات کیفیت توان سیستم، شرایط هارمونیک، مشخصات ورودی و محیط عملیاتی بستگی دارد. Dufew Electric پارامترهای برنامه را ارزیابی می کند و یک پیکربندی مناسب را توصیه می کند.
بله. با کاهش ضربه جریان و استرس الکتریکی در سمت ورودی VFD، به بهبود پایداری سیستم و افزایش طول عمر قطعات اینورتر کمک میکند.
بله. Dufew Electric راه حل های سفارشی را با توجه به ولتاژ، جریان، فرکانس، ساختار نصب، مواد سیم پیچ و سایر الزامات پروژه ارائه می دهد.
مشتریان باید ارائه دهند:
- رتبه قدرت VFD
- ولتاژ ورودی
- جریان نامی
- افت ولتاژ مورد نیاز
- محیط نصب
- شرایط عملیاتی
Dufew Electric راه حل های سفارشی AC Line Reactor را برای مشتریان صنعتی ارائه می دهد که به حفاظت VFD بهبود یافته، کنترل هارمونیک و مدیریت کیفیت توان نیاز دارند.
Dufew Electric با قابلیتهای تولید حرفهای، پشتیبانی مهندسی و روشهای آزمایش کامل، به مشتریان کمک میکند تا راهحلهای قابل اعتمادی را برای سیستمهای درایو صنعتی توسعه دهند.
پارامترهای VFD و الزامات کاربردی خود را به Dufew Electric ارسال کنید و مهندسان ما پیکربندی مناسبی را بر اساس شرایط کاری شما توصیه خواهند کرد.
