ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

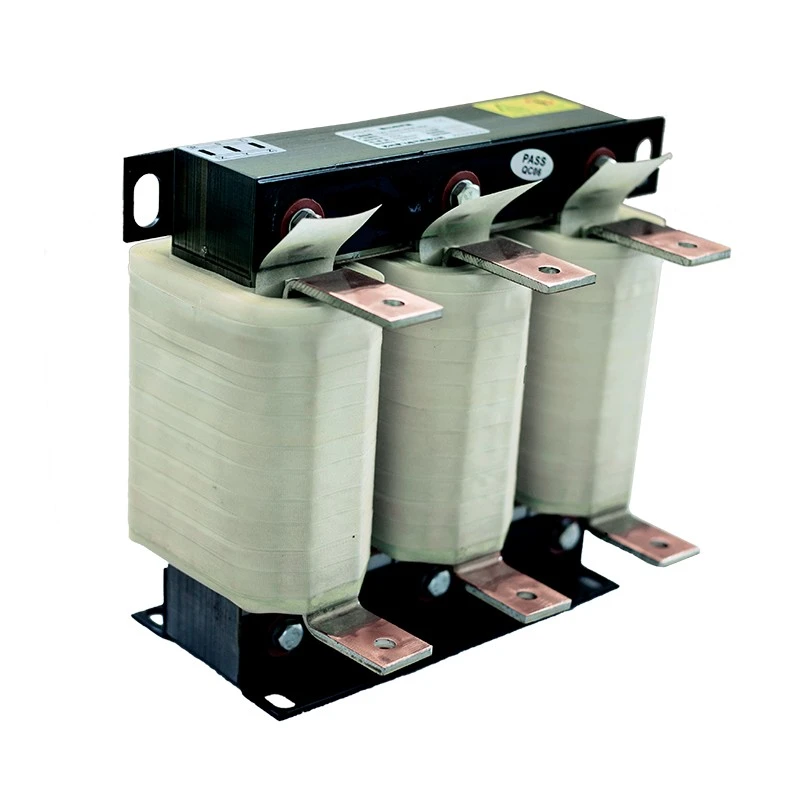

راکتور بار الکتریکی Dufew به صورت سری بین پایانه های خروجی VFD (U/V/W) و بارهای موتور برای بهبود پایداری سمت بار و حفظ عملکرد قابل اعتماد در سیستم های محرک موتور در مسافت های طولانی نصب می شود.
در کاربردهای درایو فرکانس متغیر، سیگنال های سوئیچینگ فرکانس بالا تولید شده توسط دستگاه های قدرت اینورتر از کابل های موتور عبور می کنند. هنگامی که فاصله کابل افزایش می یابد، ظرفیت خازن توزیع شده ممکن است باعث جریان شارژ اضافی، نوسان جریان و عملکرد سیستم ناپایدار شود.
با افزودن امپدانس مناسب به مدار خروجی، راکتور به کاهش تأثیر ویژگی های کابل، تغییرات جریان صاف و بهبود قابلیت اطمینان سیستم های موتور مبتنی بر VFD کمک می کند.
راکتور بار Dufew که با هسته های فولادی سیلیکونی نورد سرد کم تلفات، مواد عایق کلاس F، فناوری اشباع خلاء، و ساختارهای سیم پیچ بهینه سازی شده تولید می شود، عملکرد اندوکتانسی پایدار، قابلیت اطمینان حرارتی عالی و عمر طولانی را در شرایط سخت صنعتی ارائه می دهد. مدل های با جریان بالا می توانند ساختارهای سیم پیچ فویل فشرده را برای بهبود اتلاف گرما و کاهش افزایش دما اتخاذ کنند.
نصب موتورهای دوربرد و بارهای صنعتی متغیر ممکن است چالش های الکتریکی ایجاد کند، از جمله:
- افزایش اثرات خازن توزیع کابل
- جریان شارژ خازنی بیش از حد
- نوسان جریان در حین کار
- اینورتر حفاظت از جریان بیش از حد
- کاهش پایداری درایو موتور
- تداخل الکترومغناطیسی در سیستم های کنترل
یک راکتور بار که به درستی انتخاب شده است به بهینه سازی مشخصات الکتریکی سمت بار، بهبود پایداری سیستم و کاهش زمان توقف غیرمنتظره در کاربردهای صنعتی کمک می کند.
هنگامی که موتورها دور از کابینت های VFD نصب می شوند، ویژگی های کابل می تواند بر عملکرد الکتریکی تأثیر بگذارد و فشار بر روی سیستم محرک را افزایش دهد. راکتور بار Dufew به کاهش اثر ظرفیت کابل توزیع شده و محدود کردن جریان شارژ خازنی کمک می کند و از انتقال پایدارتر در مسافت های طولانی و عملکرد قابل اعتماد موتورهای نصب شده از راه دور پشتیبانی می کند.
تجهیزات صنعتی اغلب با بارهای متغیر و شتاب یا کاهش مکرر کار می کنند. طراحی بهینه راکتور به صاف کردن نوسانات جریان و حفظ عملکرد موتور سازگارتر، کاهش شرایط عملیاتی غیرعادی و پشتیبانی از عملکرد پایدار تحت بارهای دینامیکی کمک می کند.
اختلالات فرکانس بالا ایجاد شده در طول عملیات VFD می تواند بر موتورها و همچنین تجهیزات کنترل و اتوماسیون مجاور تأثیر بگذارد. اثر فیلتر سمت بار به کاهش اجزای هارمونیک فرکانس بالا و تداخل الکترومغناطیسی کمک می کند، در حالی که به کاهش نویز و لرزش کار موتور کمک می کند.
از یک هسته فولادی سیلیکونی نورد سرد کم تلفات، سیستم عایق کلاس F، اشباع خلاء و پخت در دمای بالا استفاده می کند. گزینه های سیم پیچ مسی یا آلومینیومی با توجه به نیازهای کاربردی در دسترس هستند. این ترکیب اندوکتانس پایدار، ارتعاش کنترل شده و عملکرد حرارتی قابل اعتماد را برای عملیات صنعتی طولانی مدت فراهم می کند.
ساختار هسته متقارن سه فاز عملکرد مغناطیسی متعادل و ویژگی های اندوکتانس پایدار را فراهم می کند و در عین حال به کاهش تلفات مغناطیسی کمک می کند. این آرایش بهینه از عملکرد الکتریکی ثابت و عملکرد قابل اعتماد در طول استفاده مداوم پشتیبانی می کند.
پیکربندیهای مختلف نصب برای قرار دادن چیدمانهای مختلف کابینت و تجهیزات، از جمله ساختارهای باز IP00، محفظههای محافظ IP20، نصب عمودی و نصب افقی در دسترس هستند. ابعاد سفارشی را نیز می توان با توجه به فضای کابینت موجود، ساختار تجهیزات و نیازهای پروژه خاص ارائه کرد.
راه حل های Dufew Load Reactor به طور گسترده در موارد زیر استفاده می شود:
| فیلد برنامه | نیاز مشتری |
|---|---|
| سیستم های محرک موتور در مسافت های طولانی | کاهش اثرات کابل و بهبود پایداری انتقال |
| تجهیزات تست صنعتی | بهبود پایداری جریان خروجی و قابلیت اطمینان اندازه گیری |
| جرثقیل های بندری و تجهیزات بالابری | عملکرد قابل اعتماد را تحت تغییرات بار مکرر حفظ کنید |
| سیستم های محرک آسانسور | بهبود پایداری درایو در هنگام شتاب و کاهش سرعت |
| پمپ ها و سیستم های فن | بهبود عملکرد عملیاتی مداوم |
| کارخانه های نورد و تجهیزات معدن | پشتیبانی از کاربردهای صنعتی سنگین |
| سیستم های سروو درایو | بهبود پایداری الکتریکی در تجهیزات اتوماسیون |
| شرایط کاربرد | توصیه |
|---|---|
| فاصله کابل موتور بیش از 50 متر است | توصیه می شود |
| ظرفیت کابل توزیع شده بر عملکرد تأثیر می گذارد | توصیه می شود |
| خطاهای جریان بیش از حد اینورتر اغلب رخ می دهد | توصیه می شود |
| بار موتور به طور مکرر تغییر می کند | توصیه می شود |
| تداخل فرکانس بالا بر تجهیزات تأثیر می گذارد | توصیه می شود |
| عملیات سنگین مستمر مورد نیاز است | توصیه می شود |
انتخاب مناسب باید پارامترهای VFD، شرایط کابل و الزامات بار موتور را در نظر بگیرد. این عوامل به تعیین مشخصات الکتریکی مناسب و پیکربندی راکتور کمک می کند.
ولتاژ نامی، جریان خروجی، توان موتور و فرکانس کاری را در نظر بگیرید. این پارامترها باید با سیستم VFD و موتور مطابقت داشته باشند تا عملکرد پایدار را تضمین کنند.
طول و نوع کابل، به ویژه برای موتورهایی که دور از VFD نصب می شوند، مهم هستند. هنگام انتخاب راکتور باید محیط نصب و ظرفیت توزیع شده را نیز در نظر گرفت.
شرایط عملیاتی، تغییرات بار، الزامات عملیات مداوم و سطح حفاظت مورد نیاز باید ارزیابی شوند. شتاب مکرر، کاهش سرعت یا بارهای متغیر ممکن است به پیکربندی قوی تری نیاز داشته باشد.
Dufew طراحی های سفارشی راکتور را بر اساس شرایط کاربرد، الزامات نصب، پارامترهای الکتریکی و مشخصات مشتری ارائه می دهد.
مثال: CAL-4321-0250-EISA
| کد | توضیحات |
|---|---|
| CAL | سری راکتورهای AC |
| 4 | سطح ولتاژ (2=220V، 4=380V، 6=690V) |
| 3 | سه فاز |
| 2 | نوع راکتور بار |
| 1 | افت ولتاژ (1%=1%, 2%=2%) |
| 0250 | جریان نامی (250A) |
| EI | ساختار هسته |
| S/W | ساختار نصب (عمودی/افقی) |
| تهویه مطبوع | مواد سیم پیچ (آلومینیوم/مس) |
| پارامتر | مشخصات |
|---|---|
| نوع محصول | راکتور بار VFD |
| موقعیت نصب | بین خروجی VFD و موتور |
| ولتاژ نامی | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| جریان رتبه بندی شده | 5A--3800A |
| فرکانس | 50 هرتز / 60 هرتز / سفارشی تا 500 هرتز |
| افت ولتاژ | 0.5٪ / 1٪ / 2٪ / 4٪ |
| ظرفیت اضافه بار | 1.5 برابر جریان نامی به مدت 60 ثانیه |
| قدرت دی الکتریک | 3000 VAC / 50 هرتز / 5 میلی آمپر / 1 دقیقه |
| مقاومت عایق | ≥100MΩ (1000VDC) |
| کلاس حفاظت | IP00 / IP20 |
| کلاس دما | T40 |
| کلاس عایق | کلاس F (155 ℃) |
| درجه ضد شعله | UL94V-2 |
| سطح نویز | ≤65dB |
| عمر خدمات | ≥15 سال |
| استانداردهای تولید | IEC289 / GB10229 / JB9644 |
Dufew Electric در راکتورها، مقاومت ها، سیستم های ترمز، ترانسفورماتورها و راه حل های الکترونیک قدرت سفارشی تخصص دارد. فرآیند تولید آن شامل پردازش هسته فولاد سیلیکونی، سیم پیچی دقیق، اشباع خلاء، پخت در دمای بالا و تست عملکرد الکتریکی است.
کنترل کیفیت شامل مقاومت عایق، مقاومت در برابر ولتاژ، افزایش دما و تأیید عملکرد الکتریکی برای اطمینان از عملکرد قابل اعتماد محصول است.
Dufew از طراحی الکتریکی سفارشی، ساخت OEM، مستندات فنی و مهندسی برنامه برای نیازهای مختلف صنعتی پشتیبانی می کند.
محصولات Dufew بر اساس الزامات صنعتی شناخته شده تولید می شوند، از جمله:
- سیستم مدیریت کیفیت ISO 9001
- مطابقت با CE
- IEC289
- GB10229
- JB9644
Dufew راه حل های حرفه ای بسته بندی صادراتی را با توجه به ابعاد محصول، وزن و الزامات حمل و نقل ارائه می دهد.
بسته بندی شامل:
- حفاظت در برابر ضربه
- حفاظت از رطوبت برای حمل و نقل دریایی
- موارد چوبی استاندارد صادراتی
- سوابق بازرسی قبل از ارسال
این اقدامات پس از نصب، تحویل ایمن و عملکرد قابل اعتماد را تضمین می کند.
| مقایسه | راکتور بار | راکتور خروجی |
|---|---|---|
| هدف اصلی | بهبود پایداری سمت بار و کاهش اثرات کابل | کاهش تنش ولتاژ PWM بر روی عایق موتور |
| نگرانی اصلی | ظرفیت کابل، نوسان جریان، پایداری سیستم | تنش dv/dt و افزایش ولتاژ |
| برنامه معمولی | سیستم های کابل بلند، تغییر بار، تجهیزات سنگین | حفاظت موتور و بهبود شکل موج |
| موقعیت نصب | سمت خروجی VFD | سمت خروجی VFD |
| عوامل انتخاب | طول کابل، ویژگی های بار، پایداری سیستم | عایق موتور، تنش سوئیچینگ، نرخ افزایش ولتاژ |
معمولاً زمانی استفاده میشود که فواصل کابل موتور طولانی است، ویژگیهای کابل بر عملکرد سیستم تأثیر میگذارد، سفرهای حفاظتی اینورتر رخ میدهد، یا پایداری الکتریکی بهبود یافته تحت بارهای متغیر مورد نیاز است.
هر دو در سمت خروجی VFD نصب می شوند، اما اهداف کاربردی متفاوتی دارند. این محصول عمدتاً پایداری سیستم را در شرایط طولانی کابل، تغییر بارها و محیطهای صنعتی سخت بهبود میبخشد، در حالی که یک راکتور خروجی بیشتر بر کاهش تنش ولتاژ PWM و محافظت از عایق موتور تمرکز میکند. انتخاب نهایی به طول کابل، مشخصات موتور و شرایط عملیاتی بستگی دارد.
بله. با کاهش اختلالات فرکانس بالا و بهبود پایداری جریان، می تواند به کاهش نویز الکترومغناطیسی و لرزش در حین کار موتور کمک کند.
بله. Dufew با توجه به کاربردهای صنعتی خاص، راه حل های سفارشی را ارائه می دهد که ولتاژ، جریان، افت ولتاژ، مواد سیم پیچ، ساختار نصب و حفاظت را پوشش می دهد.
Dufew Electric راه حل های قابل اعتمادی را برای کاربردهای صنعتی VFD ارائه می دهد که توسط قابلیت های تولید حرفه ای، خدمات مهندسی سفارشی و کنترل کیفیت دقیق پشتیبانی می شود. از سیستمهای موتوری راه دور گرفته تا تجهیزات صنعتی سنگین، راهحلها برای بهبود پایداری سیستم و پشتیبانی از عملکرد قابل اعتماد طراحی شدهاند.
برای طراحی سفارشی راکتور و همکاری OEM با Dufew Electric تماس بگیرید.
