ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

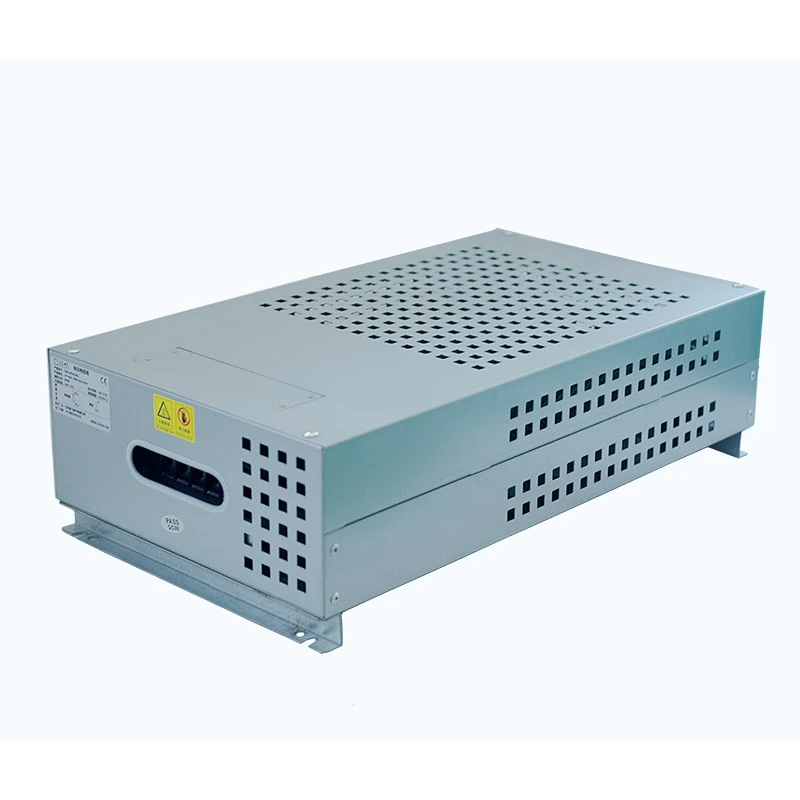

جعبه مقاومت لوله ای یک مجموعه مقاومت با کارایی بالا است که برای جذب و دفع انرژی الکتریکی اضافی تولید شده در طول فرآیندهای کاهش سرعت موتور، توقف اضطراری یا تست بار طراحی شده است. به طور گسترده ای در سیستم های درایو صنعتی، تجهیزات الکترونیک قدرت و برنامه های مدیریت انرژی استفاده می شود.
جعبه مقاومت که توسط Dufew Electric ساخته شده است، از عناصر مقاومت لولهای فولادی ضد زنگ مهر و موم شده با سیمهای مقاومت آلیاژ نیکل-کروم که دقیقاً داخل آن پیچیده شده است، استفاده میکند. ساختار داخلی با مواد عایق اکسید منیزیم با چگالی بالا (MgO) پر شده است که عایق الکتریکی عالی و انتقال حرارت کارآمد را فراهم می کند.
در مقایسه با مقاومتهای سیمی نوع باز سنتی یا جعبههای مقاومت معمولی، طراحی لولهای محافظت بهتری در برابر گرد و غبار، رطوبت، آلودگی روغن و ضربههای مکانیکی ارائه میکند و آن را برای محیطهای صنعتی پرمخاطب مناسب میسازد.
هر عنصر مقاومت لوله ای محدوده توانی از 50 وات تا 3000 وات را پشتیبانی می کند. چندین عنصر را می توان به صورت سری یا موازی برای دستیابی به رتبه های توان سفارشی تا 30 کیلو وات، با مقادیر مقاومت موجود از 0.01Ω تا 1kΩ متصل کرد.
هر لوله مقاومت به طور مستقل با یک پوسته بیرونی فولاد ضد زنگ مهر و موم شده و با مواد عایق اکسید منیزیم پر شده است. ساختار کاملاً محصور از رسیدن رطوبت، گرد و غبار و روغن به سیم مقاومت جلوگیری می کند و پایداری طولانی مدت و عمر مفید را بهبود می بخشد.
عناصر لوله ای به صورت افقی با فاصله کافی بین هر لوله چیده شده اند. این طراحی گردش هوا را بهبود می بخشد و اجازه می دهد تا گرما به طور یکنواخت از سطح فلز منتقل شود و گرمای بیش از حد موضعی در طول کار مداوم را کاهش دهد.
جعبه مقاومت عناصر لوله ای فولادی ضد زنگ را با یک محفظه فلزی محافظ ترکیب می کند تا مقاومت در برابر خوردگی، گرد و غبار صنعتی و محیط های عملیاتی سخت را بهبود بخشد. برای کاربرد در کارگاه ها، تاسیسات در فضای باز و مکان های صنعتی با رطوبت بالا یا قرار گرفتن در معرض مواد شیمیایی مناسب است.
هر عنصر مقاومت لولهای بهطور مستقل نصب میشود و امکان تعویض فردی را بدون برداشتن جعبه مقاومت کامل فراهم میکند. این امر زمان تعمیر و نگهداری را کاهش می دهد و زمان خرابی تجهیزات را به حداقل می رساند.
- ساختار لوله ای کاملا آب بندی شده: از عناصر مقاومت داخلی در برابر رطوبت، گرد و غبار، روغن و آلاینده های صنعتی محافظت می کند.
- هدایت حرارتی بالا: پر کردن اکسید منیزیم انتقال حرارت کارآمد و عملکرد دمای پایدار را فراهم می کند.
- دوام مکانیکی قوی: ساختار فولاد ضد زنگ مقاومت عالی در برابر لرزش و محافظت در برابر ضربه را ارائه می دهد.
- پیکربندی انعطاف پذیر: از مقادیر مقاومت سفارشی، رتبه بندی قدرت و ساختارهای نصب پشتیبانی می کند.
- عملکرد پایدار تحت عملکرد مکرر: مناسب برای ترمزهای مکرر و چرخه های جذب انرژی.
- طراحی صرفه جویی در فضا: ساختار فشرده امکان نصب انعطاف پذیر در داخل کابینت های الکتریکی یا سیستم های تجهیزات را می دهد.
جعبه مقاومت لوله ای به طور گسترده در سیستم های صنعتی که نیاز به اتلاف انرژی موثر و کنترل ترمز دارند، از جمله سیستم های ترمز مبدل فرکانس، مدارهای مصرف انرژی درایو سروو، تجهیزات آسانسور و بالابر، جرثقیل ها و سایر ماشین آلات سنگین استفاده می شود.
همچنین برای ماشینهای CNC، سیستمهای نوار نقاله، ماشینهای قالبگیری تزریقی، ماشینآلات بستهبندی، انرژی باد و تجهیزات انرژی تجدیدپذیر، سیستمهای تست شارژ و تخلیه باتری و همچنین کاربردهای آزمایش بار صنعتی مناسب است.
| پارامتر | مشخصات |
|---|---|
| محدوده قدرت | 1kW-30kW |
| ولتاژ کاری | ≤1200 ولت |
| محدوده مقاومت | 0.01Ω-1kΩ |
| تحمل مقاومت | 3±٪، 5±٪، ±10٪ |
| درجه حفاظت | IP20 / IP23 |
| ضریب دما | ≤300 ppm/℃ |
| درجه ضد شعله | UL94V-2 |
| مواد عایق | اکسید منیزیم با چگالی بالا |
| مواد سیم مقاومتی | آلیاژ نیکل کروم |
| استاندارد | GB-5792 |
| آیتم عملکرد | شرایط تست | مورد نیاز |
|---|---|---|
| قدرت دی الکتریک | 2500VAC، 50Hz/60S | جریان نشتی ≤10mA |
| مقاومت عایق | 1000VDC | ≥100MΩ |
| اضافه بار کوتاه مدت | قدرت نامی 10 برابر، 5S | بدون آسیب قابل مشاهده |
| عمر بار مستمر | عملیات چرخه ای | > 9000 ساعت |
| تست حرارت مرطوب | 40℃±2℃، 90%-95% RH، 100 ساعت | △R≤±(1%R+0.05Ω) |
| چرخه دما | -55℃/55℃/155℃ دوچرخه سواری | △R≤±(2%R+0.05Ω) |
| مقاومت در برابر حرارت | 350 ℃/2 ساعت | بدون آسیب آشکار |
| ضریب دما | وضعیت بار نامی | <300 ppm/℃ |
| آیتم عملکرد | شرایط تست | مورد نیاز |
|---|---|---|
| قدرت ترمینال | 45N/30S | بدون شلی و آسیب |
| مقاومت در برابر لرزش | 5-200 هرتز، 1 گرم | بدون آسیب ساختاری |
| مقاومت حرارتی لحیم کاری | 350±5℃، 3S | بدون آسیب قابل مشاهده |
| قابلیت لحیم کاری | 235±5℃، 5S | پوشش لحیم کاری > 95 درصد |
Dufew Electric راه حل های سفارشی جعبه مقاومت لوله ای را بر اساس نیازهای کاربردی مختلف صنعتی، از جمله توان نامی، مقدار مقاومت، شرایط ولتاژ، تعداد لوله های مقاومت، روش های اتصال، ابعاد محفظه، ساختار نصب و سطح حفاظت ارائه می دهد.
چندین عنصر مقاومت لولهای را میتوان از طریق اتصالات سری یا موازی پیکربندی کرد تا به عملکرد مختلف ترمز و الزامات آزمایش بار دست یابد، که به محصول اجازه میدهد با شرایط عملیاتی مختلف سازگار شود.
| مورد مقایسه | جعبه مقاومت لوله ای | جعبه مقاومت آلومینیومی / راه راه سنتی |
|---|---|---|
| حفاظت داخلی | لوله فولادی ضد زنگ کاملا مهر و موم شده با پرکننده MgO | برخی از سازه ها دارای عناصر مقاومتی در معرض یا کمتر محافظت شده هستند |
| مقاومت در برابر رطوبت و گرد و غبار | عملکرد آب بندی عالی در برابر آب، گرد و غبار و روغن | در محیط های سخت آسیب پذیرتر است |
| استحکام مکانیکی | ساختار فلزی لوله ای قوی با مقاومت در برابر لرزش بالا | محفظه نازک یا سازه های سرامیکی ممکن است شکننده تر باشند |
| تعمیر و نگهداری | تک تک عناصر لوله ای را می توان به طور جداگانه جایگزین کرد | تعمیر و نگهداری ممکن است نیاز به تعویض قطعات بزرگتر داشته باشد |
| سازگاری صنعتی | مناسب برای محیط های مرطوب، گرد و غبار و سنگین | عمدتا در شرایط عملیاتی استاندارد استفاده می شود |
جعبه مقاومت لوله ای از عناصر مقاومت لوله ای فولادی ضد زنگ مهر و موم شده استفاده می کند که با مواد عایق اکسید منیزیم با چگالی بالا پر شده است. این ساختار در مقایسه با طرحهای مقاومت سیمی نوع باز یا سیمپیچ سنتی، محافظت بهتری در برابر رطوبت، گرد و غبار، آلودگی روغن و تنشهای مکانیکی دارد.
این محصول معمولاً برای جذب انرژی در مبدل های فرکانس، سرو درایوها، آسانسورها، جرثقیل ها، ماشین های CNC و سایر تجهیزات با شتاب و کاهش مکرر استفاده می شود. همچنین برای تست بار صنعتی، آزمایش تخلیه باتری و سیستم های کنترل قدرت مناسب است.
بله. Dufew از سفارشی سازی مقادیر مقاومت، توان نامی، ولتاژ مورد نیاز، ابعاد محفظه، روش های اتصال و ساختارهای نصب بر اساس کاربردهای مختلف صنعتی پشتیبانی می کند.
بله. طراحی المان لولهای مدولار اجازه میدهد تا یک لوله مقاومت آسیبدیده جدا شود و بدون تغییر مونتاژ کامل جایگزین شود و به کاهش هزینههای تعمیر و نگهداری و خرابی تجهیزات کمک کند.
بله. ساختار لوله فلزی مهر و موم شده مقاومت عالی در برابر رطوبت، گرد و غبار، لرزش و آلودگی روغن ارائه می دهد. این می تواند به طور قابل اعتماد در کارگاه های صنعتی، تجهیزات فضای باز و سایر محیط های سخت کار کند.
