ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

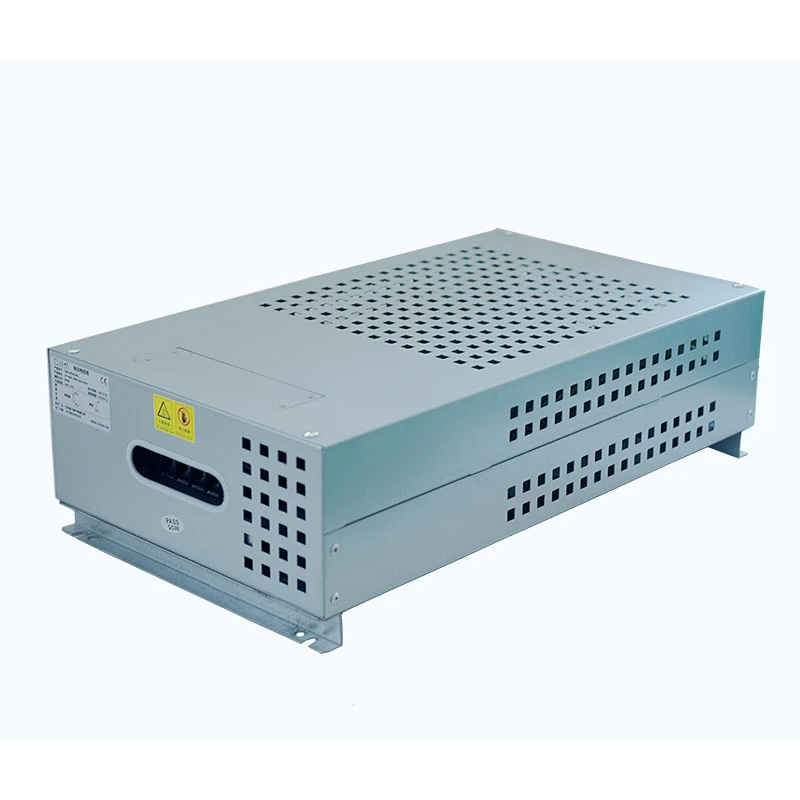

جعبه مقاومت با توان بالا Dufew چندین عنصر مقاومت موجدار را در یک محفظه فلزی فشرده ترکیب می کند تا نیازهای اتلاف انرژی با توان بالا را برآورده کند.
واحدهای مقاومت را می توان به صورت سری یا موازی با توجه به نیازهای مختلف قدرت و مقاومت متصل کرد. محفظه از ورق فولادی با روکش آلومینیوم و روی با پایانه های یکپارچه و دستگاه های حفاظت دما برای نصب ایمن و راحت ساخته شده است.
با مشخصات قابل تنظیم و پیکربندی های خنک کننده متعدد، این محصول برای سیستم های ترمز اینورتر، تجهیزات تست صنعتی، کاربردهای ذخیره انرژی و سیستم های درایو در مقیاس بزرگ مناسب است.
| پارامتر | مشخصات |
|---|---|
| محدوده قدرت | 1kW-30kW |
| ولتاژ کاری | ≤1200 ولت |
| محدوده مقاومت | 0.01Ω-1kΩ |
| تحمل مقاومت | ± 3٪ / ± 5٪ / ± 10٪ |
| درجه حفاظت | IP20 / IP23 |
| ضریب دما | ≤300 ppm/℃ |
| درجه ضد شعله | UL94V-2 |
| استاندارد | GB-5792 |
مثال: CRB 10KW 13.6R J
| کد | توضیحات |
|---|---|
| CRB | جعبه مقاومت بالا |
| 10 کیلو وات | قدرت امتیازی |
| 13.6R | مقاومت درجه بندی شده |
| J | تحمل مقاومت (K=10%, J=5%, H=3%) |
انتخاب جعبه مقاومت بالا قدرت مناسب به نیازهای الکتریکی، شرایط عملیاتی و محیط نصب بستگی دارد. عوامل کلیدی انتخاب عبارتند از:
ظرفیت توان مناسب را با توجه به نیازهای مصرف انرژی، شرایط بار و سیکل های عملیاتی انتخاب کنید.
مقدار مقاومت باید با ولتاژ سیستم، جریان مورد نیاز و شرایط کاربرد مطابقت داشته باشد تا از اتلاف انرژی پایدار اطمینان حاصل شود.
برای انتخاب پیکربندی خنک کننده مناسب، مدت زمان عملیات، فضای نصب و شرایط اتلاف حرارت را در نظر بگیرید.
کاربردهای مختلف ممکن است به ساختارهای محفظه، سطوح حفاظتی و طرح های مکانیکی متفاوتی نیاز داشته باشند.
روش های اتصال، الزامات نصب، عملکردهای حفاظتی و شرایط یکپارچه سازی سیستم را در نظر بگیرید تا مطمئن شوید که جعبه مقاومت با سیستم کامل تجهیزات مطابقت دارد.
طراحی شده برای کاربردهای صنعتی با قدرت بالا، سیستم مقاومت را می توان برای برآورده کردن الزامات عملیاتی مختلف، از جمله ترمز اینورتر، آزمایش تخلیه ذخیره انرژی، آزمایش های پیری تجهیزات صنعتی، و کاربردهای بار قدرت شبیه سازی شده، پیکربندی کرد.
مدارهای مقاومت داخلی را می توان به چندین شاخه قدرت مستقل تقسیم کرد که به سیستم اجازه می دهد با شرایط عملیاتی مختلف مانند راه اندازی کم بار، عملکرد توان نامی و آزمایش اضافه بار کوتاه مدت سازگار شود.
این پیکربندی انعطافپذیر سازگاری تجهیزات را بهبود میبخشد، فرآیندهای آزمایش را ساده میکند و نیاز به راهحلهای مقاومت متعدد برای کاربردهای مختلف را کاهش میدهد.
ساختار محفظه از عناصر مقاومتی مختلف با توجه به نیازهای کاربردی خاص پشتیبانی می کند، از جمله مقاومت های راه راه، مقاومت های آلومینیومی و عناصر مقاومت لوله ای.
برای دستیابی به عملکرد قابل اعتماد، می توان پیکربندی های مختلفی را برای مناطق تولید تمیز، محیط های گرد و غبار، سایت های صنعتی روغنی و سایر شرایط کاری سخت انتخاب کرد.
محفظه داخلی از طراحی محفظه خنک کننده مستقل استفاده می کند و کانال های جریان هوای اختصاصی را برای گروه های مختلف مقاومت فراهم می کند. این ساختار به کاهش انباشت گرما بین مدارها و بهبود پایداری حرارتی کلی در حین کار کمک می کند.
فن های محوری متعدد جریان هوای جهت دار را در سرتاسر عناصر گرمایشی فراهم می کنند و کارایی اتلاف گرما را در حین کار مداوم با توان بالا افزایش می دهند.
طراحی بهینه تهویه به حفظ عملکرد دمای پایدار برای کاربردهای طولانی مدت، از جمله شرایط تست بار سنگین 24 ساعته کمک می کند.
هر شاخه برق مجهز به سوئیچ های نظارت بر دما و حفاظت مستقل است که امکان تشخیص و کنترل سریع شرایط غیرعادی را در حین کار فراهم می کند.
این طرح ارائه می دهد:
- جداسازی خطاهای فردی
- کاهش تاثیر بر مدارهای دیگر
- بهبود در دسترس بودن سیستم
هنگامی که یک شاخه شرایط دمایی غیرعادی را تجربه می کند، مدار آسیب دیده می تواند قطع شود در حالی که مدارهای دیگر به طور عادی به کار خود ادامه می دهند.
محفظه و اجزای داخلی با الزامات بازدارنده شعله UL94V-2 مطابقت دارند و به بهبود عملکرد ایمنی در حین عملیات اضافه بار و استفاده طولانی مدت صنعتی کمک می کنند.
مدار اصلی از شینههای مسی یکپارچه ضخیمشده استفاده میکند تا از انتقال جریان قابل اعتماد در شرایط عملیاتی با توان بالا اطمینان حاصل شود.
ساختار تقویت شده به دستیابی به موارد زیر کمک می کند:
- افت ولتاژ کمتر
- کاهش گرمایش هادی
- قابلیت حمل جریان دراز مدت بهبود یافته است
در مقایسه با پایانه های معمولی نازک یا نوارهای مسی، این طراحی شینه پایداری بهتری را برای کاربردهای مداوم جریان بالا فراهم می کند.
سیستم شینه مسی موقعیت های اتصال متعددی را فراهم می کند که امکان ادغام آسان تر با تجهیزات مختلف آزمایش شده، سیستم های موازی و طرح های الکتریکی سفارشی را فراهم می کند.
جعبه مقاومت بالا به طور گسترده ای در کاربردهای صنعتی که نیاز به جذب انرژی قابل اعتماد، شبیه سازی بار، کنترل جریان و راه حل های مقاومت بالا دارند استفاده می شود. مناطق کاربرد معمولی عبارتند از:
در زمینههای صنعتی سنگین، سیستم مقاومت معمولاً برای تجهیزات تولید متالورژی، سیستمهای انتقال بزرگ و ماشینآلات سنگین استفاده میشود که در آن عملیات پایدار تحت شرایط با قدرت بالا مورد نیاز است.
برای کاربردهای ذخیره انرژی و آزمایش الکتریکی، می توان آن را در پلتفرم های تست ذخیره انرژی، سیستم های آزمایش تخلیه باتری و تجهیزات تست الکتریکی پرقدرت ادغام کرد تا شرایط بار کنترل شده و تأیید عملکرد قابل اعتماد را فراهم کند.
این سیستم برای جرثقیل های بندری، ماشین آلات بالابر سنگین و سیستم های بالابر که نیاز به اتلاف انرژی موثر و عملکرد ترمز پایدار در طول عملیات مکرر دارند، مناسب است.
در اتوماسیون صنعتی و برنامههای درایو، میتوان آن را با سیستمهای درایو اینورتر بزرگ، برنامههای ترمز موتور و تجهیزات اتوماسیون برای پشتیبانی از کنترل توان قابل اعتماد و حفاظت از سیستم استفاده کرد.
| آیتم عملکرد | شرایط تست | مورد نیاز |
|---|---|---|
| قدرت دی الکتریک | 2500VAC/50Hz/60S | جریان نشتی ≤10mA |
| مقاومت عایق | 1000VDC | ≥100MΩ |
| اضافه بار کوتاه مدت | 10 برابر توان 5S | بدون آسیب قابل مشاهده |
| عمر بار بلند مدت | عملکرد چرخه ای (تخلیه 10 ثانیه، فاصله 90 ثانیه) | > 9000 ساعت |
| تست حرارت مرطوب | 40℃±2℃ / 90%-95% RH / 100 ساعت | △R≤±(1%R+0.05Ω) |
| چرخه دما | -55 درجه سانتیگراد، 55 درجه سانتیگراد، 155 درجه سانتیگراد / هر کدام 15 دقیقه، 5 سیکل | △R≤±(2%R+0.05Ω) |
| مقاومت در برابر حرارت | 350 ℃/2 ساعت | بدون تغییر رنگ یا آسیب آشکار |
| ضریب دما | بار نامی در مقابل مقاومت استاتیکی | <300 ppm/℃ |
| بازدارندگی شعله | 10 برابر توان نامی به مدت 5 دقیقه | گرمایش قرمز بدون شعله |
| آیتم عملکرد | شرایط تست | مورد نیاز |
|---|---|---|
| قدرت ترمینال | 45N/30S | بدون شلی یا آسیب قابل مشاهده |
| مقاومت در برابر لرزش | 5-200 هرتز، 1 گرم، 98 متر بر ثانیه مربع | بدون آسیب ساختاری |
| مقاومت حرارتی لحیم کاری | ترمینال در دمای 5±350 درجه سانتیگراد برای 3S غوطه ور شده است | △R≤±(1%R+0.05Ω) |
| ظاهر | بازرسی بصری | بدون آسیب، علامت گذاری واضح |
| قابلیت لحیم کاری | ترمینال در دمای 5±235 درجه سانتیگراد برای 5S غوطه ور شده است | پوشش لحیم کاری > 95 درصد |
| مورد مقایسه | جعبه مقاومت بالا | جعبه ترمز معمولی / مقاومت بار |
|---|---|---|
| محدوده کاربرد | پشتیبانی از ترمز، تست تخلیه، تست های پیری و بارهای شبیه سازی شده | معمولا برای سناریوهای یک برنامه کاربردی طراحی شده است |
| سیستم خنک کننده | اتاق های خنک کننده مستقل با کانال های جریان هوای اختصاصی | ساختار جریان هوای مشترک با تجمع گرمای احتمالی |
| طراحی حفاظتی | حفاظت دمایی جداگانه برای هر شاخه برق | معمولاً از محافظ دمای کلی استفاده می کند |
| ساختار حمل جریان | شینه مسی تقویت شده برای عملیات جریان بالا | پایانه های استاندارد با قابلیت جریان محدود |
| ساختار مکانیکی | محفظه تقویت شده مناسب برای محیط های سنگین | ساختار ورق فلزی استاندارد برای کاربردهای سبک تر |
Dufew Electric در طراحی و ساخت محصولات مقاومت صنعتی، از جمله جعبه مقاومت بالا، مقاومت های ترمز، و مجموعه های مقاومت سفارشی برای سیستم های محرک صنعتی، تجهیزات تست و کاربردهای انرژی تخصص دارد.
فرآیند تولید ما چرخه کامل تولید، از جمله مونتاژ عنصر مقاومت، پیکربندی الکتریکی، ساخت محفظه، ادغام اجزا، تست عملکرد و بازرسی نهایی را پوشش میدهد.
Dufew با پشتیبانی مهندسی حرفهای و روشهای تولید استاندارد، میتواند راهحلهای مقاومت قابل اعتمادی را با موارد زیر ارائه دهد:
- تنظیمات قدرت و مقاومت سفارشی شده
- طراحی های محفظه و خنک کننده انعطاف پذیر
- تست کامل عملکرد الکتریکی
- قابلیت تولید دسته ای پایدار
- پشتیبانی از پروژه های OEM و سازندگان تجهیزات صنعتی
هر محصول تحت کنترل کیفیت دقیق قرار می گیرد تا از عملکرد الکتریکی پایدار، قابلیت اطمینان مکانیکی و ایمنی عملیاتی طولانی مدت در محیط های صنعتی پر تقاضا اطمینان حاصل شود.
کاربردهای صنعتی مختلف به سطوح توان، مقادیر مقاومت و شرایط نصب متفاوت نیاز دارند. Dufew راه حل های سفارشی باکس مقاومت بالا را بر اساس نیازهای پروژه خاص ارائه می دهد.
گزینه های سفارشی سازی عبارتند از:
- قدرت نامی و مقدار مقاومت
- ظرفیت ولتاژ و جریان کار
- پیکربندی خنک کننده
- ابعاد محفظه و ساختار نصب
- ترتیب ترمینال
- الزامات حفاظتی
Dufew با طراحی و ساخت مقاومت حرفهای به مشتریان کمک میکند تا راهحلهای قابل اعتمادی را برای آزمایشهای صنعتی، تخلیه انرژی، سیستمهای ترمز و کاربردهای تجهیزات سنگین توسعه دهند.
Dufew بازرسی های کیفیت جامعی را برای تأیید ایمنی الکتریکی، استحکام مکانیکی و قابلیت اطمینان عملیات طولانی مدت انجام می دهد.
کنترل کیفیت شامل:
- بازرسی مواد اولیه
- تست عملکرد الکتریکی
- تست حفاظت دما
- بازرسی نهایی محصول
Dufew راه حل های بسته بندی حرفه ای را با توجه به اندازه محصول و نیازهای حمل و نقل ارائه می دهد.
ویژگی های بسته بندی:
- تثبیت داخلی ایمن
- محافظت در برابر ضربه و لرزش
- مناسب برای حمل و نقل بین المللی
- پشتیبانی از سفارشات سفارشی و عمده
جعبه مقاومت بالا برای سیستمهای ترمز اینورتر با قدرت بالا، آزمایش بار صنعتی، سیستمهای تخلیه ذخیرهسازی انرژی، تجهیزات بالابر، سیستمهای قدرت بادی و سایر کاربردهایی که به قابلیت مصرف انرژی زیادی نیاز دارند، مناسب است.
سوئیچ محافظ دما دمای داخلی را کنترل می کند و محافظت در برابر دما را ارائه می دهد. هنگامی که شرایط حرارتی غیرعادی رخ می دهد، مدار مربوطه را قطع می کند تا خطرات گرمای بیش از حد کاهش یابد و قابلیت اطمینان سیستم بهبود یابد.
بله. Dufew از سفارشیسازی رتبهبندی توان، مقدار مقاومت، ابعاد محفظه، درجه حفاظت، پیکربندی مقاومت و روشهای اتصال پشتیبانی میکند.
فضای مناسب تهویه، جهت جریان هوا، دمای محیط و محل نصب باید در نظر گرفته شود تا اتلاف گرمای موثر در طول عملیات حفظ شود.
عملکرد عملیاتی مداوم تحت تأثیر توان نامی، مدت بار، راندمان خنک کننده، دمای محیط و طراحی مدیریت حرارتی است. پیکربندی مناسب به اطمینان از عملکرد پایدار در شرایط کاری طولانی مدت کمک می کند.
جعبه مقاومت با قدرت بالا را می توان برای محیط های مختلف صنعتی طراحی کرد. سطح حفاظت، ساختار محفظه و انتخاب اجزا را می توان با توجه به شرایطی مانند گرد و غبار، رطوبت، تغییرات دما یا نصب در فضای باز سفارشی کرد.
بله. جعبه های مقاومت چندگانه را می توان برای سیستم هایی که به ظرفیت توان بالاتری نیاز دارند پیکربندی کرد. برای حفظ عملکرد ایمن و قابل اطمینان، تطبیق الکتریکی مناسب، فاصله نصب و اتلاف حرارت مورد نیاز است.
Dufew در طراحی و ساخت مقاومت های صنعتی، ارائه راه حل های مقاومت سفارشی، کنترل کیفیت دقیق، و تست عملکرد کامل برای تولید کنندگان تجهیزات صنعتی، سیستم های تست و کاربردهای انرژی تخصص دارد.
به دنبال راه حل مقاومتی با قدرت بالا برای تجهیزات صنعتی یا سیستم تست خود هستید؟
جزئیات برنامه خود را برای ما ارسال کنید، از جمله رتبه قدرت، مقدار مقاومت، ولتاژ کاری، چرخه کار، نیازهای خنک کننده و شرایط نصب. Dufew پیکربندی جعبه مقاومت بالا و پشتیبانی فنی مناسب را ارائه می دهد.
امروز برای راهحلهای مقاومت سفارشیشده، پیشنهاد قیمت بدهید.
