جعبه مقاومت بار

Load Resistor Box یک دستگاه تست الکتریکی است که از عناصر مقاومت برای شبیه سازی شرایط واقعی مصرف برق تجهیزات الکتریکی استفاده می کند. با تبدیل انرژی الکتریکی به گرمای کنترل شده در حین کار، به مهندسان اجازه می دهد تا پایداری خروجی، ظرفیت بار، پاسخ اضافه بار، عملکردهای حفاظتی و قابلیت اطمینان عملیات طولانی مدت را ارزیابی کنند.

برخلاف راه حل های مقاومت ترمز که عمدتاً برای جذب انرژی احیا کننده از کاهش سرعت موتور طراحی شده اند، یک جعبه مقاومت بار به عنوان یک بار آزمایشی قابل کنترل برای تأیید عملکرد منابع قدرت و تجهیزات تبدیل نیرو عمل می کند.

ساختار محصول و اصل کار

مجموعه مقاومت داخلی از چندین عنصر مقاومت موجدار تشکیل شده است که از طریق اتصالات سری و موازی برای دستیابی به تنظیمات بار مختلف مرتب شده اند. بخش‌های بار مستقل به کاربران اجازه می‌دهند تا شرایط آزمایش را با تغییر گروه‌های مقاومت مختلف بدون تغییر ساختار کلی سخت‌افزار تنظیم کنند.

روند کار را می توان به شرح زیر توصیف کرد:

خروجی تجهیزات برق → ورودی جعبه مقاومت بار → مصرف بار مقاومت → ارزیابی داده های عملکرد

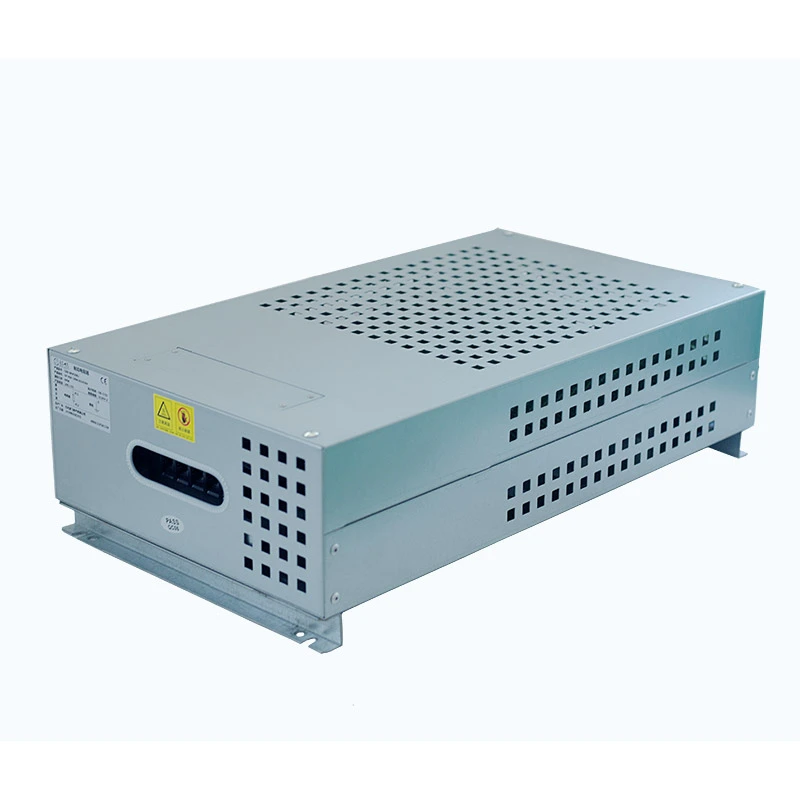

محفظه با ورق فولادی با روکش آلومینیوم-روی ساخته شده است که حفاظت مکانیکی، اتلاف گرمای کارآمد، مقاومت در برابر خوردگی و نصب راحت را فراهم می کند. یک بلوک ترمینال اختصاصی برای اتصال الکتریکی خارجی یکپارچه شده است، در حالی که خنک کننده هوای اجباری اختیاری برای کاربردهایی که نیاز به عملکرد مداوم با توان بالا دارند در دسترس است.

مشخصات محصول

طراحی شده برای تست تجهیزات قدرت

تایید عملکرد یو پی اس

این تجهیزات شرایط بار کنترل شده را برای تأیید قابلیت خروجی نامی UPS، پاسخ اضافه بار، پایداری ولتاژ و عملکرد طولانی مدت عملکرد فراهم می کند. با اعمال سطوح بار مختلف، مهندسان می‌توانند رفتار UPS را تحت شرایطی ارزیابی کنند که دقیق‌تر نیازهای عملیاتی واقعی را نشان دهد.

تست ژنراتور

به عنوان یک بار الکتریکی مصنوعی، تجهیزات را می توان برای بررسی ظرفیت ژنراتور قبل از راه اندازی یا در طول تعمیر و نگهداری برنامه ریزی شده استفاده کرد. کاربردهای معمولی شامل تست دیزل ژنراتور، بازرسی سیستم قدرت پشتیبان و تست پذیرش کارخانه است که به تایید عملکرد خروجی در شرایط بار تعریف شده کمک می کند.

تست اینورتر و منبع تغذیه

بار مقاومتی کنترل شده به مهندسان اجازه می دهد تا قابلیت جریان خروجی، عملکرد حرارتی، عملکردهای حفاظتی و قابلیت اطمینان عملیات طولانی مدت اینورترها و منابع تغذیه را ارزیابی کنند. شرایط بار قابل تنظیم نیز از آزمایش در مراحل مختلف عملیات تجهیزات پشتیبانی می کند.

تست سیستم ذخیره انرژی

این سیستم بارهای تخلیه کنترل‌شده را برای سیستم‌های باتری، تجهیزات PCS و سیستم‌های مدیریت انرژی فراهم می‌کند و به مهندسان این امکان را می‌دهد که عملکرد تخلیه و پایداری عملکرد را در شرایط الکتریکی مشخص ارزیابی کنند.

ویژگی های اصلی

کنترل بخش بار مستقل

مدارهای داخلی به چندین گروه بار مستقل تقسیم می‌شوند که اجازه می‌دهند توان به تدریج مطابق با مشخصات آزمایشی مورد نیاز تنظیم شود. این پیکربندی از ترکیب‌های بار انعطاف‌پذیر، شرایط تست قابل تکرار و جداسازی آسان‌تر خطا در زمانی که بخش‌های جداگانه نیاز به بازرسی دارند، پشتیبانی می‌کند.

شبیه سازی شرایط عملیاتی چندگانه

این سیستم می‌تواند شرایط بار متفاوتی را بازتولید کند، از عملیات بار سبک تا آزمایش بار کامل و کوتاه‌مدت، به مهندسان اجازه می‌دهد عملکرد تجهیزات را در محدوده عملیاتی وسیع‌تری ارزیابی کنند.

طراحی سازگار با AC و DC

ساختار ترمینال یکپارچه را می توان برای برنامه های آزمایشی AC و DC پیکربندی کرد و انعطاف پذیری بیشتری را هنگام آزمایش انواع مختلف تجهیزات قدرت فراهم می کند. با حداکثر ولتاژ کاری 1200 ولت، این سیستم می تواند طیف وسیعی از نیازهای تست توان صنعتی را بدون نیاز به تغییر در ساختار مقاومت پایه، برآورده کند.

راهنمای نصب

1. مشخصات را تأیید کنید

قبل از نصب، با توجه به توان خروجی تجهیزات آزمایش شده، شرایط تست مورد نیاز و محیط نصب، درجه توان، مقدار مقاومت و درجه حفاظت مناسب را انتخاب کنید. تطبیق مشخصات مناسب برای اتلاف انرژی ایمن در طول آزمایش ضروری است.

2. وضعیت تجهیزات را بررسی کنید

محفظه، بلوک های ترمینال و سیستم خنک کننده را قبل از نصب بررسی کنید تا مطمئن شوید که تجهیزات سالم و آماده برای کار هستند. هر گونه آسیب قابل مشاهده یا غیر طبیعی باید قبل از اتصال الکتریکی برطرف شود.

3. محل نصب را انتخاب کنید

تجهیزات را در مکانی با تهویه مناسب با فاصله کافی برای دفع گرما نصب کنید. محل نصب باید از مواد قابل اشتعال، شرایط جریان هوا محدود و رطوبت بیش از حد که می تواند بر عملکرد ایمن تأثیر بگذارد دور نگه داشته شود.

4. تجهیزات را تعمیر کنید

از سوراخ های نصب ارائه شده روی محفظه برای نصب ایمن دستگاه بر روی زمین یا سکوی آزمایشی تعیین شده استفاده کنید. ساختار نصب باید برای وزن تجهیزات و شرایط عملیاتی مناسب باشد.

5. اتصال برق

ترمینال های خروجی تجهیزات تست شده را طبق نمودار سیم کشی ارائه شده به پایانه های ورودی بار وصل کنید. برای کاربردهای DC، قطبیت باید تایید شود، در حالی که تمام اتصالات ترمینال باید به درستی سفت شده و با کابل های مناسب برای جریان مورد انتظار متصل شوند.

6. عملیات تست

پس از تأیید اتصال کامل الکتریکی، آزمایش را در سطح بار کم شروع کنید و به تدریج بخش های بار فعال را مطابق روش آزمایش افزایش دهید. در حین کار، دمای مقاومت و سایر شرایط عملیاتی مربوطه را کنترل کنید تا اطمینان حاصل شود که تجهیزات در محدوده مشخص شده باقی می مانند.

تست عملکرد و قابلیت اطمینان

جعبه مقاومت بار Dufew برای آزمایش الکتریکی طولانی مدت طراحی شده است و قبل از تحویل تحت بررسی عملکرد الکتریکی و مکانیکی قرار می گیرد. آزمایش بر ویژگی های مقاومت، ایمنی الکتریکی، یکپارچگی مکانیکی و عملکرد پایدار تحت شرایط بار مختلف متمرکز است که به اطمینان از عملکرد قابل اعتماد در محیط های آزمایش صنعتی کمک می کند.

ویژگی های الکتریکی

مشخصات مکانیکی

ساختار محفظه برای مقاومت در برابر حمل و نقل، نصب و محیط های عملیاتی صنعتی طراحی شده است. تست های مکانیکی تضمین می کند که سیستم ترمینال و ساختار مسکن در طول استفاده طولانی مدت قابلیت اطمینان را حفظ می کنند.

قابلیت شبیه سازی بار

پیکربندی بار انعطاف پذیر

الزامات مختلف آزمایش به شرایط بار متفاوت نیاز دارد. گروه‌های مقاومت داخلی را می‌توان در چندین بخش مستقل پیکربندی کرد و به کاربران این امکان را می‌دهد تا بار اعمال‌شده را مطابق روش‌های آزمایش واقعی تنظیم کنند.

تنظیمات معمولی عبارتند از:

این طراحی مقطعی به مهندسان این امکان را می دهد که به جای تهیه چندین دستگاه بار با ارزش ثابت، چندین آزمایش را با یک واحد انجام دهند.

قابلیت عملیات مداوم

برای آزمایش تولید، تأیید آزمایشگاهی و ارزیابی قابلیت اطمینان تجهیزات، تجهیزات بار اغلب باید تحت شرایط مستمر و سخت کار کنند. جعبه مقاومت بار Dufew با عملکرد مقاومت پایدار، ساختار اتلاف گرما بهینه، گروه بندی مقاومت مستقل و خنک کننده هوای اجباری اختیاری برای پشتیبانی از تست های با قدرت بالا طولانی مدت طراحی شده است.

این طراحی آن را برای کاربردهایی مانند آزمایش‌های کهنه‌سازی کارخانه، تأیید عملکرد ژنراتور، ارزیابی قابلیت اطمینان UPS و آزمایش منبع تغذیه، که در آن شرایط بار ثابت مورد نیاز است، مناسب می‌کند.

کنترل کیفیت ساخت

Suzhou Dufew Electrical Co., Ltd. رویه‌های کنترل کیفیت ساخت‌یافته را در طول فرآیند تولید اعمال می‌کند که شامل بازرسی مواد، کنترل مونتاژ و تأیید عملکرد نهایی می‌شود. هر مرحله برای اطمینان از قابلیت اطمینان الکتریکی، پایداری مکانیکی و عملکرد ثابت محصول مدیریت می شود.

بازرسی مواد

مواد ورودی برای بررسی کیفیت عناصر مقاومت، مواد محفظه فلزی، اجزای ترمینال و مواد عایق قبل از تولید بررسی می‌شوند.

کنترل مونتاژ

در طول مونتاژ، Dufew گروه بندی مقاومت، قابلیت اطمینان اتصال الکتریکی، فاصله عایق و تثبیت مکانیکی را کنترل می کند تا اطمینان حاصل شود که محصول نهایی الزامات فنی را برآورده می کند.

تست عملکرد نهایی

قبل از تحویل، هر واحد تحت بررسی جامع، از جمله اندازه‌گیری مقاومت، آزمایش عایق، تست مقاومت دی‌الکتریک، بازرسی ساختاری، و بررسی عملکرد عملکردی قرار می‌گیرد.

چرا راه حل های تست بار Dufew را انتخاب کنید؟

تجربه حرفه ای تولید الکترونیک قدرت

Suzhou Dufew Electrical Co., Ltd. متخصص در قطعات الکترونیک قدرت، از جمله مقاومت ها، سیستم های ترمز، راکتورها، ترانسفورماتورها و فیلترهای قدرت است. Dufew از طریق تجربه در اتوماسیون صنعتی، سیستم های انرژی و کاربردهای تجهیزات الکتریکی، الزامات عملی محیط های آزمایش قابل اعتماد را درک می کند.

راه حل های تست سفارشی

پروژه های مختلف تست نیاز به پیکربندی های الکتریکی و مکانیکی متفاوتی دارند. Dufew راه حل های سفارشی را با توجه به توان نامی، مقدار مقاومت، سطح ولتاژ، مراحل بار، نیازهای خنک کننده، ساختار محفظه و شرایط نصب ارائه می دهد و به مشتریان کمک می کند تا عملکرد تست مناسبی برای تجهیزات خاص داشته باشند.

تامین قابل اعتماد برای کاربردهای صنعتی

Dufew از تولید کنندگان تجهیزات، یکپارچه سازان سیستم، توزیع کنندگان برق و کاربران صنعتی با کمک مهندسی، تولید سفارشی و فرآیندهای تولید استاندارد پشتیبانی می کند. این قابلیت ها به تضمین عرضه پایدار و راه حل های الکتریکی قابل اعتماد برای کاربردهای صنعتی جهانی کمک می کند.

جعبه مقاومت بار در مقابل راه حل های مقاومت سنتی

یک سیستم تست بار نه تنها به ظرفیت توان کافی بلکه به شبیه سازی بار دقیق، عملیات طولانی مدت پایدار و عملکرد راحت نیاز دارد. در مقایسه با مقاومت‌های تک ثابت یا راه‌حل‌های مقاومت ترمز معمولی، Dufew Load Resistor Box عملکردهای تست انعطاف‌پذیرتری را برای تأیید تجهیزات قدرت ارائه می‌کند.

سوالات متداول

Q1: تفاوت بین تجهیزات تست بار و راه حل های مقاومت ترمز چیست؟

تجهیزات تست بار عمدتاً برای شبیه‌سازی بارهای الکتریکی و تأیید عملکرد سیستم‌های قدرت، از جمله ظرفیت خروجی، پایداری و پاسخ اضافه بار ژنراتورها، سیستم‌های UPS، اینورترها و منابع تغذیه استفاده می‌شوند. راه حل های مقاومت ترمز عمدتاً در سیستم های محرک موتور برای جذب انرژی احیا کننده در هنگام کاهش سرعت و جلوگیری از اضافه ولتاژ باس DC استفاده می شود.

Q2: بار آزمایش چگونه تنظیم می شود؟

این سیستم از کنترل بار مقطعی استفاده می کند، جایی که گروه های مقاومت داخلی به مدارهای مستقل تقسیم می شوند. با تغییر بخش‌های مختلف، کاربران می‌توانند شرایط عملیاتی مختلفی از جمله بار سبک، بار جزئی، بار نامی و شرایط اضافه بار را شبیه‌سازی کنند. این پیکربندی انعطاف پذیری و تکرارپذیری تست را بهبود می بخشد.

Q3: چه گزینه های خنک کننده موجود است؟

روش خنک کننده با توجه به ظرفیت توان، مدت زمان عملیات، محیط نصب و الزامات اتلاف گرما انتخاب می شود. پیکربندی‌های استاندارد از جریان هوای طبیعی استفاده می‌کنند، در حالی که خنک‌کننده هوای اجباری را می‌توان برای برنامه‌هایی که به توان خروجی بالاتر یا عملیات مداوم طولانی‌تر نیاز دارند اضافه کرد.

Q4: آیا می توان پیکربندی مقاومت را سفارشی کرد؟

بله. Dufew Electric می‌تواند مقادیر مقاومت، توان نامی، سطوح ولتاژ، مراحل بارگذاری، روش‌های خنک‌کننده، سازه‌های محفظه و پیکربندی ترمینال‌ها را بر اساس الزامات آزمایشی خاص سفارشی کند.

Q5: چه تجهیزاتی را می توان با این راه حل آزمایش کرد؟

این برای تایید عملکرد، تست تعمیر و نگهداری، تست های پیری و ارزیابی آزمایشگاهی ژنراتورها، سیستم های UPS، اینورترها، منابع تغذیه DC، شارژرها، تجهیزات تبدیل ذخیره انرژی و سایر سیستم های قدرت صنعتی مناسب است.

Q6: آیا Dufew Electric راه حل های تست سفارشی ارائه می دهد؟

بله. Dufew Electric بر اساس مشخصات تجهیزات مشتری و الزامات آزمایش، پشتیبانی مهندسی را ارائه می‌کند و به طراحی پیکربندی‌های مناسب برای ظرفیت‌های مختلف قدرت، شرایط الکتریکی و محیط‌های نصب کمک می‌کند.
