ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

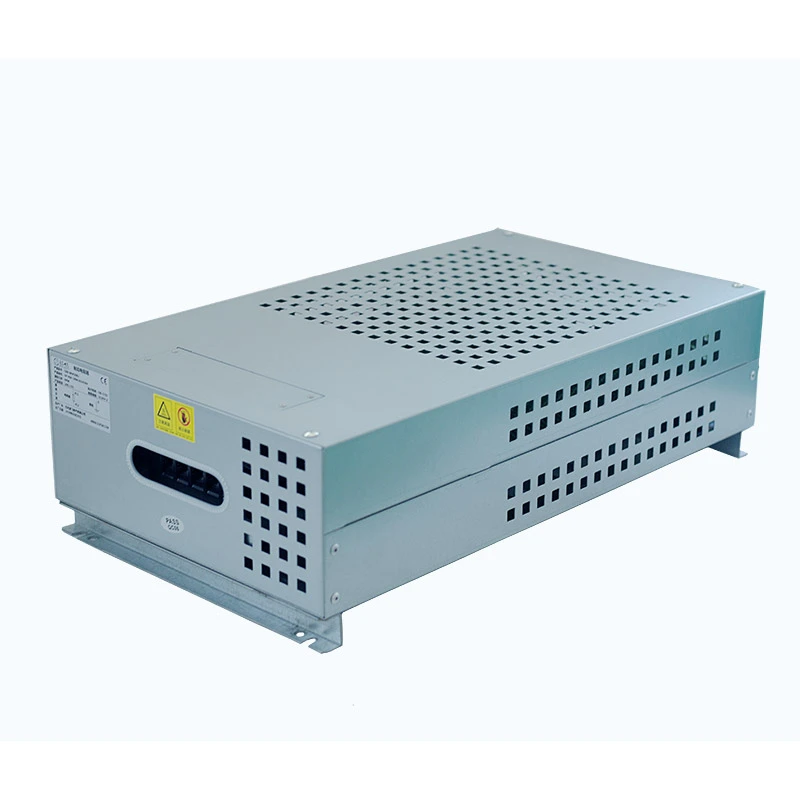

جعبه مقاومت موجدار DUFEW یک مجموعه مقاومت پرقدرت است که چندین عنصر مقاومت موجدار را از طریق روش های اتصال سری و موازی یکپارچه می کند و آنها را در یک محفظه حرفه ای ثابت می کند. این به طور ویژه برای غلبه بر محدودیت توان مقاومت های فردی و ارائه عملکرد جذب انرژی پایدار برای سیستم های الکتریکی با قدرت بالا توسعه یافته است.
جعبه مقاومت حداکثر توان 30KW، مقادیر مقاومت از 0.01Ω تا 1KΩ، و گزینههای دقت مقاومت ±3%، ±5% و ±10% را پشتیبانی میکند. ساختار داخلی شامل یک بلوک ترمینال با جریان بالا و سوئیچ محافظ دما است، در حالی که درجه حفاظت محفظه را می توان با توجه به نیازهای کاربردی مختلف سفارشی کرد.
DUFEW به عنوان یک تولید کننده و تامین کننده با تجربه در چین، راه حل های سفارشی برای سیستم های ترمز، درایوهای فرکانس متغیر، تجهیزات اتوماسیون صنعتی، آسانسورها، جرثقیل ها، کارخانه های نورد و سایر کاربردهایی که نیاز به اتلاف انرژی کارآمد دارند ارائه می دهد.
ساختار داخلی جعبه مقاومت راه راه از چندین عنصر مقاومت موجدار تشکیل شده است که از طریق مدارهای سری و موازی مرتب شده اند و به طور ایمن در داخل یک محفظه با طراحی خاص نصب شده اند. این پیکربندی مدولار ظرفیت انرژی را بهبود می بخشد و در عین حال عملکرد الکتریکی پایدار و نگهداری راحت را حفظ می کند.
محفظه از ورق فولادی با روکش آلومینیوم-روی ساخته شده است که مقاومت بسیار خوبی در برابر خوردگی، استحکام مکانیکی و قابلیت اتلاف حرارت دارد. ساختار تهویه یکپارچه به بهینه سازی جریان هوا و حفظ دمای پایدار در حین کار مداوم کمک می کند.
یک بلوک ترمینال با جریان بالا در داخل جعبه مقاومت نصب شده است تا اتصالات الکتریکی خارجی را ساده کند. هنگامی که دمای داخلی از حد ایمنی از پیش تعیین شده فراتر رفت، کلید محافظ دمای داخلی به طور خودکار مدار را قطع می کند و از آسیب ناشی از گرمای بیش از حد جلوگیری می کند.
با توجه به نیاز مشتری، DUFEW می تواند فن های خنک کننده اختیاری، کنترل گروه مقاومت مستقل و سطوح حفاظتی سفارشی را ارائه دهد. این محصول بر اساس استاندارد GB-5792 طراحی شده و برای محیط های صنعتی پر تقاضا مناسب است.
مثال: CRB 10KW 13.6R J
| کد | توضیحات |
|---|---|
| CRB | جعبه مقاومت راه راه / جعبه مقاومت ترمز |
| 10 کیلو وات | قدرت امتیازی |
| 13.6R | مقاومت درجه بندی شده |
| J | تحمل مقاومت (K=10%, J=5%, H=3%) |
| پارامتر | مشخصات |
|---|---|
| محدوده قدرت | 1KW-30KW |
| ولتاژ کاری | ≤1200 ولت |
| محدوده مقاومت | 0.01Ω---1KΩ |
| تحمل مقاومت | 3/±5/±10 |
| درجه حفاظت | IP20/IP23 |
| ضریب دما | ≤300 ppm/℃ |
| درجه ضد شعله | UL 94V-2 |
| انطباق استاندارد | GB-5792 |
DUFEW راه حل های سفارشی جعبه مقاومت راه راه را بر اساس شرایط مختلف عملیات صنعتی ارائه می دهد. مشتریان می توانند با توجه به نیاز سیستم خود، رتبه بندی های توان، مقادیر مقاومت، روش های خنک کننده، سطوح حفاظتی و تنظیمات مدار داخلی مناسب را انتخاب کنند.
طراحی مدولار اجازه می دهد تا چندین واحد مقاومت در سطوح مختلف قدرت ترکیب شوند و محصول را برای کاربردهایی با انرژی ترمز بالا، شتاب و کاهش مکرر و عملکرد مداوم مناسب می کند.
گزینه های سفارشی سازی عبارتند از:
- توان نامی سفارشی
- مقدار مقاومت سفارشی
- طراحی مدار مقاومت چند گروهی
- نصب فن خنک کننده اضافی
- ساختار محفظه سفارشی
- تولید OEM با توجه به نقشه های مشتری
جعبه مقاومت موجدار انرژی احیا کننده تولید شده در هنگام کاهش سرعت موتور را جذب می کند و به جلوگیری از خطاهای اضافه ولتاژ باس DC کمک می کند.
طراحی شده برای عملیات ترمز مکرر در جرثقیل ها، تجهیزات بالابر و سیستم های جابجایی مواد.
عملکرد ترمز پایداری را برای موتورهای پرقدرت که تحت شرایط بار مداوم کار می کنند ارائه می دهد.
مناسب برای سیستم های آسانسوری که به شتاب، کاهش سرعت و کنترل مصرف انرژی مکرر نیاز دارند.
به عنوان یک جزء قابل اعتماد بار با توان بالا برای آزمایش های الکتریکی و کاربردهای اتلاف انرژی استفاده می شود.
جعبه مقاومت راه راه DUFEW از ساختار مقاومت داخلی مدولار استفاده می کند. چندین عنصر مقاومت به گروههای مستقل تقسیم میشوند و از طریق مدارهای جداگانه به هم متصل میشوند که امکان تعمیر و نگهداری آسانتر و کاهش هزینههای تعویض را فراهم میکند.
هنگامی که یک گروه مقاومت از کار می افتد، تکنسین ها به جای تعویض کل جعبه مقاومت، فقط باید ماژول آسیب دیده را تعویض کنند. این طراحی به طور قابل توجهی در دسترس بودن تجهیزات را بهبود می بخشد و هزینه های نگهداری طولانی مدت را کاهش می دهد.
عناصر مقاومت داخلی به مدارهای جداگانه تقسیم می شوند. یک بخش آسیب دیده می تواند به طور مستقل بدون تأثیر بر عملکرد سایر گروه های مقاومت جایگزین شود.
بلوک ترمینال با جریان بالا نصب شده در جلو، سیم کشی متمرکز و سازماندهی شده را فراهم می کند. کابل های برق بزرگ را می توان در حین نصب، بازرسی و نگهداری به راحتی وصل و جدا کرد.
سوئیچ استاندارد حفاظت از درجه حرارت مدار را در صورت وقوع شرایط دمایی غیرعادی به طور خودکار قطع می کند و از آسیب مقاومت ناشی از گرم شدن بیش از حد در حین کار بدون مراقبت جلوگیری می کند.
جعبه مقاومت راه راه DUFEW به ویژه برای تجهیزات سنگین که نیاز به ترمز مکرر، جذب انرژی بالا و عملکرد مداوم طولانی دارند طراحی شده است.
این برای کاربردهای صنعتی مانند کارخانه های نورد، جرثقیل های بندری و آسانسورهای سنگین مناسب است، جایی که مقاومت های ترمز نیاز به مقاومت در برابر چرخه های تخلیه انرژی مکرر دارند.
مناسب برای تجهیزاتی با شرایط بازخورد انرژی مکرر، از جمله کارخانه های نورد، ماشین آلات بندری و آسانسورهای با بار سنگین. طول عمر چرخه ای می تواند در شرایط عملیاتی مشخص از 9000 ساعت تجاوز کند.
برای کاربردهای پرقدرت یا محیطهای با دمای بالا، فنهای خنککننده را میتوان برای بهبود راندمان اتلاف گرما و حفظ عملکرد پایدار نصب کرد.
ابعاد محفظه یکنواخت اجازه می دهد تا چندین جعبه مقاومت به صورت موازی نصب شوند و یک راه حل منظم برای سیستم های آزمایش بزرگ و تجهیزات کنترل الکتریکی کامل ارائه می دهند.
عنصر مقاومت از نوارهای کانستانتان یا آلیاژ نیکل کروم ساخته شده است که به شکل یک ساختار موجدار تشکیل شده است. این طراحی اندوکتانس انگلی را کاهش می دهد و عملکرد پاسخ را بهبود می بخشد و آن را برای ترمزهای پالسی با فرکانس بالا و کاربردهای صنعتی مناسب می سازد.
افزایش سطح نوار راه راه، کارایی اتلاف گرما را افزایش می دهد، در حالی که ضریب دمایی ≤300 ppm/℃ را برای عملکرد مقاومت پایدار در حین کار حفظ می کند.
مزایای کلیدی شامل ویژگی های اندوکتانس کم، پایداری حرارتی عالی، اتلاف گرمای کارآمد و عملکرد قابل اعتماد در شرایط بارگذاری مکرر پالس است.
این محفظه از ورق فولادی با روکش آلومینیوم-روی ساخته شده است که مقاومت در برابر خوردگی و محافظت در برابر اکسیداسیون را برای محیط های صنعتی فراهم می کند. خمش دقیق، فرآیندهای جوشکاری، و کانال های تهویه بهینه، هم استحکام ساختاری و هم راندمان جریان هوا را بهبود می بخشد.
مزایای کلیدی شامل مقاومت در برابر خوردگی، دوام مکانیکی، بهبود مدیریت حرارتی و سازگاری با شرایط کاری سخت است.
از تکیه گاه های سرامیکی یا میکای با دمای بالا برای محکم کردن عناصر مقاومت موجدار و در عین حال ایزوله الکتریکی بین اجزای گرمایش و محفظه استفاده می شود. ساختار عایق عملکرد قابل اعتماد را در شرایط حرارتی تا 350 ℃ حفظ می کند.
مزایای کلیدی عبارتند از مقاومت در برابر دمای بالا، عایق الکتریکی پایدار، ایمنی افزایش یافته و عمر طولانی تحت تنش حرارتی مداوم.
جعبه مقاومت از ساختار ترمینال شینه مسی با جریان بالا استفاده می کند که برای اتصال قابل اعتماد در کاربردهای پرقدرت طراحی شده است. طراحی سیم کشی چند مداری به سازماندهی اتصالات کابل، کاهش تولید گرما و بهبود پایداری الکتریکی کمک می کند.
مزایای کلیدی شامل قابلیت حمل جریان بالا، نصب راحت، اتصال الکتریکی پایدار و مناسب بودن برای سیستم های قدرت بزرگ است.
تنظیمات اختیاری شامل کلیدهای محافظ دما و فن های خنک کننده محوری است. سوئیچ دما با قطع مدار در هنگام وقوع شرایط دمایی غیرعادی ایمنی بیشتری را فراهم می کند، در حالی که خنک کننده هوای اجباری به کاهش افزایش دما و بهبود قابلیت عملکرد مداوم در تاسیسات بسته کمک می کند.
| عملکرد الکتریکی | شرایط آزمون | عملکرد |
|---|---|---|
| قدرت دی الکتریک | 2500VAC/50Hz/60S | جریان نشتی ≤10mA |
| مقاومت عایق | 1000VDC | مقاومت عایق ≥100MΩ |
| اضافه بار کوتاه مدت | قدرت نامی 10 برابر برای 5S | بدون آسیب قابل مشاهده |
| عمر بار بلند مدت | عملکرد چرخه ای (تخلیه 10S، فاصله 90S) | بیش از 9000 ساعت |
| گرمای مرطوب حالت پایدار | 40℃±2/90%-95% RH/100h | △R≤±(1%R+0.05Ω) |
| تغییر سریع دما | -55 درجه سانتیگراد، 55 درجه سانتیگراد، هر کدام 155 درجه سانتیگراد به مدت 15 دقیقه، 5 سیکل | △R≤±(2%R+0.05Ω) |
| مقاومت در برابر حرارت | 350 ℃/2 ساعت | بدون تغییر رنگ یا آسیب آشکار |
| ضریب دما | مقایسه بین مقاومت بار نامی و مقاومت استاتیک | کمتر از 300 ppm/℃ |
| بازدارندگی شعله | 10 برابر توان نامی به مدت 5 دقیقه | درخشش قرمز اما بدون شعله |
| عملکرد مکانیکی | شرایط آزمون | عملکرد |
|---|---|---|
| قدرت ترمینال | 45N/30S | بدون شل شدن یا آسیب قابل مشاهده |
| مقاومت در برابر لرزش | 5-200 هرتز، 1 گرم، 98 متر بر ثانیه مربع | بدون آسیب ساختاری قابل مشاهده |
| مقاومت حرارتی لحیم کاری | ترمینال سربی غوطه ور در لحیم کاری 350±5℃ برای 3S | △R≤±(1%R+0.05Ω） بدون آسیب خارجی قابل مشاهده، علامت گذاری واضح |
| قابلیت لحیم کاری | ترمینال غوطه ور در لحیم کاری 235±5℃ برای 5S | پوشش لحیم کاری روی سطح ترمینال ≥95% |
انتخاب یک راه حل مقاومت ترمز مناسب برای بهبود پایداری سیستم، ایمنی و راندمان نگهداری مهم است. در مقایسه با مقاومتهای آلومینیومی، مقاومتهای لولهای، یا عناصر مقاومت مستقل، DUFEW طراحی یکپارچهتر با حفاظت بهبود یافته، مدیریت حرارتی و نصب آسانتر برای کاربردهای برق صنعتی ارائه میدهد.
| بعد مقایسه | جعبه مقاومت راه راه | مسکن سنتی تک آلومینیومی / لوله ای / مقاومت مستقل |
|---|---|---|
| قابلیت هندلینگ نیرو | چندین عنصر مقاومت موجدار را می توان از طریق مدارهای سری و موازی ترکیب کرد و به یک محفظه اجازه می دهد تا حداکثر ظرفیت توان 30 کیلووات را بدست آورد و در عین حال حفاظت و مدیریت اتصال یکپارچه را ارائه می دهد. | مقاومت های منفرد معمولاً دارای توان محدودی هستند. چندین واحد به ترکیب اضافی، سیم کشی و ساختارهای حفاظتی نیاز دارند که پیچیدگی نصب را افزایش می دهد. |
| عملکرد فرکانس بالا | ساختار نوار آلیاژی موجدار ویژگی های اندوکتانس پایین را ارائه می دهد که به کاهش ولتاژ، تداخل الکترومغناطیسی و ناپایداری در عملیات ترمز با فرکانس بالا کمک می کند. | ساختارهای مقاومتی سنتی ممکن است اندوکتانس انگلی بالاتری ایجاد کنند که میتواند بر عملکرد در کاربردهایی با سوئیچینگ سریع یا شرایط ترمز پالسی تأثیر بگذارد. |
| حفاظت و ایمنی | محفظه فلزی یکپارچه از عناصر گرمایش داخلی در برابر گرد و غبار، رطوبت و تماس تصادفی محافظت می کند. درجه های حفاظتی را می توان با توجه به الزامات برنامه سفارشی کرد. | عناصر مقاومت در معرض حفاظت محیطی محدودی را ایجاد می کنند و ممکن است به پوشش های ایمنی یا اجزای حفاظتی اضافی نیاز داشته باشند. |
| مدیریت حرارتی | ساختار جریان هوای داخلی و آرایش بهینه مقاومت، توزیع گرما را بهبود می بخشد و تجمع دمای محلی را در طول عملیات مداوم کاهش می دهد. | چندین مقاومت مستقل که با هم نصب شده اند ممکن است فاقد سازماندهی موثر جریان هوا باشند و خطر گرمایش ناهموار و پیری سریع را افزایش دهند. |
| راحتی تعمیر و نگهداری | ساختار داخلی مدولار امکان بازرسی و تعویض آسان تر را فراهم می کند. پایانه های یکپارچه و اجزای حفاظت دما، روش های تعمیر و نگهداری را ساده می کند. | نصب مقاومت های جداگانه معمولاً نیازمند سیم کشی پیچیده تر و فرآیندهای جایگزینی قطعات بدون حفاظت و نظارت متمرکز است. |
پاسخ: این راه حل زمانی مناسب است که برنامه نیاز به ظرفیت توان بالاتر، حفاظت یکپارچه محفظه، یا تعمیر و نگهداری راحت تر از یک مقاومت داشته باشد. معمولاً در سیستم های درایو فرکانس متغیر، جرثقیل ها، آسانسورها، کارخانه های نورد و سایر تجهیزات صنعتی با نیاز به ترمز مکرر استفاده می شود.
A: سوئیچ محافظ دمای داخلی به طور مداوم دمای کار را کنترل می کند. هنگامی که دما از حد ایمنی از پیش تعیین شده فراتر رود، دستگاه محافظ مدار را قطع می کند تا خطرات گرمای بیش از حد را کاهش دهد و از سیستم مقاومت محافظت کند.
ج: بله. برای کاربردهایی که شامل توان خروجی بالا، چرخههای ترمز مکرر یا شرایط تهویه محدود است، میتوان یک سیستم فن خنککننده اختیاری برای بهبود اتلاف گرما و حفظ عملکرد پایدار نصب کرد.
ج: بله. عناصر مقاومت داخلی را می توان با توجه به الزامات برنامه در چندین گروه مستقل پیکربندی کرد. این اجازه می دهد تا تنظیم بار انعطاف پذیر، جداسازی خطا آسان تر، و قابلیت اطمینان سیستم بهبود یافته است.
A: پیکربندی های استاندارد از رتبه بندی قدرت از 1KW تا 30KW پشتیبانی می کنند. برای کاربردهایی که به سطوح توان متفاوتی نیاز دارند، DUFEW میتواند راهحلهای سفارشیسازی شده را بر اساس شرایط عملیاتی و مشخصات فنی توسعه دهد.
A: مقادیر مقاومت را می توان با توجه به نیازهای سیستم سفارشی کرد. گزینههای استاندارد شامل محدودههای مقاومت و تحملهای مختلف 3±%، ±5% و ±10% بسته به کاربرد الکتریکی است.
A: این به طور گسترده ای در برنامه های کاربردی درایو صنعتی و کنترل انرژی، از جمله درایوهای فرکانس متغیر، جرثقیل ها، ماشین آلات بندری، آسانسورها، کارخانه های نورد، تجهیزات اتوماسیون و سیستم های تست الکتریکی استفاده می شود. به ویژه برای کاربردهایی که نیاز به ترمز مکرر، اتلاف انرژی و عملکرد حرارتی پایدار دارند مناسب است.
ج: بله. DUFEW از طرح های سفارشی شده با توجه به نیاز مشتری، از جمله درجه قدرت، مقدار مقاومت، ساختار محفظه، سطح حفاظت، روش خنک کننده و پیکربندی مدار داخلی پشتیبانی می کند. مشتریان می توانند جزئیات برنامه یا نقشه های فنی را ارائه دهند و مهندسان DUFEW راه حل مناسبی را بر اساس شرایط عملیاتی واقعی ایجاد خواهند کرد.
