ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

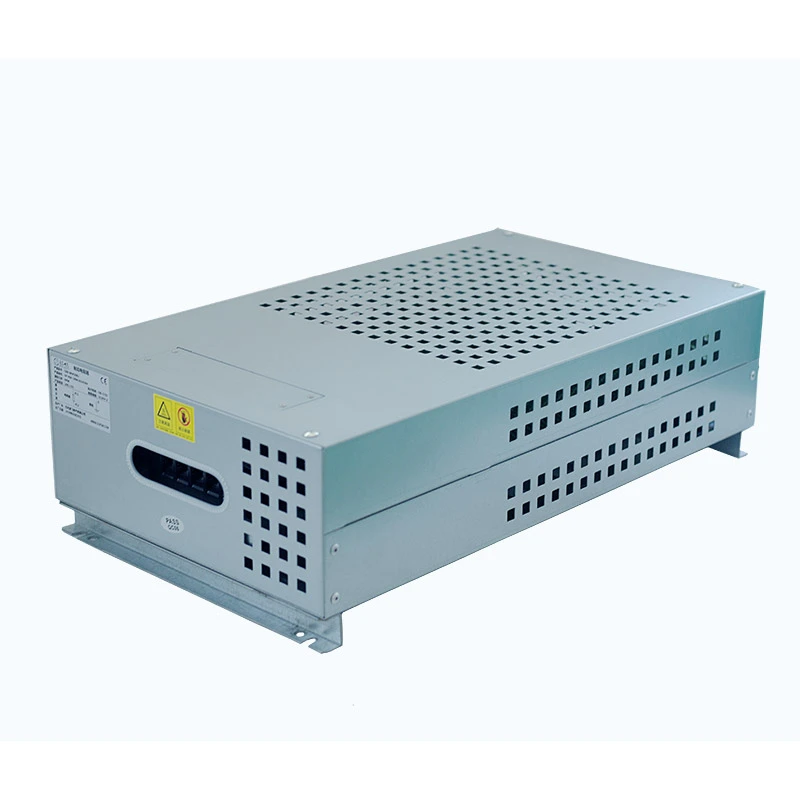

جعبه مقاومت ترمز اینورتر یک جزء ترمز اختصاصی است که در سیستم های موتور اینورتر محور استفاده می شود. هنگامی که یک موتور با بار اینرسی زیاد کاهش می یابد، انرژی احیا کننده به پیوند DC اینورتر برگشته و باعث افزایش ولتاژ باس می شود. این محصول انرژی اضافی را از طریق المان های مقاومتی برای حفظ عملکرد اینورتر پایدار می کند.
ساختار داخلی از چندین عنصر مقاومت راه راه تشکیل شده است که بر اساس مقاومت و توان مورد نیاز مرتب شده اند. مجموعه مقاومت در داخل یک محفظه فولادی با روکش آلومینیوم-روی محافظ با بلوک های ترمینال یکپارچه و سوئیچ های محافظ دما نصب شده است.
طراحی محفظه از نصب خارجی در کنار کابینت اینورتر پشتیبانی می کند و به صرفه جویی در فضای داخلی کابینت کمک می کند و در عین حال اتلاف گرما موثر و ایمنی الکتریکی را حفظ می کند.
پیکربندی مقاومت و قدرت مطابق با الزامات رایج ترمز اینورتر طراحی شده است. این انتخاب را ساده می کند و به کاهش محاسبه دستی در طول یکپارچه سازی سیستم کمک می کند.
محفظه دارای طراحی تهویه جانبی است که هوای گرم را از کابینت اینورتر دور می کند و تجمع گرمای ثانویه را در اطراف اجزای درایو کاهش می دهد.
طرح داخلی فاصله عایق کافی بین عناصر مقاومت و محفظه را فراهم می کند و از عملکرد پایدار تحت ولتاژ باس DC تا 1200 ولت پشتیبانی می کند.
پایه نصب اختصاصی امکان نصب در کنار یا پایین کابینت های اینورتر را بدون اشغال فضای با ارزش کابینت الکتریکی داخلی فراهم می کند.
- به طور خاص برای سیستم های ترمز احیا کننده VFD طراحی شده است
- انرژی اضافی ترمز را به گرما تبدیل می کند تا از هشدارهای اضافه ولتاژ اتوبوس DC جلوگیری کند
- ترکیب مقاومت راه راه از قدرت تا 30 کیلو وات پشتیبانی می کند
- سوئیچ دمای داخلی ایمنی عملیات را بهبود می بخشد
- محفظه با پوشش آلومینیوم روی، مقاومت در برابر خوردگی و حفاظت مکانیکی را فراهم می کند
- مناسب برای شتاب مکرر، کاهش سرعت و شرایط توقف اضطراری
کابینت مقاومت راه راه برقی Dufew برای سیستم های محرک صنعتی که نیاز به اتلاف انرژی قابل اعتماد در هنگام ترمزگیری، کاهش سرعت و کنترل بار دینامیکی دارند، طراحی شده است. پیکربندی انعطاف پذیر آن را برای کاربردهای مختلف سنگین مناسب می کند، از جمله:
کابینت مقاومت به مدیریت انرژی احیا کننده تولید شده در طی عملیات بلند کردن و پایین آوردن مکرر، بهبود پایداری سیستم در آسانسورها، جرثقیل های برجی، بالابرها، وینچ ها و سکوهای بالابر کمک می کند.
برای تجهیزاتی با چرخه های شتاب و کاهش مکرر، مانند تسمه نقاله، بازیابی استکر، و سیستم های حمل و نقل سنگین، این راه حل عملکرد ترمز پایداری را ارائه می دهد و از عملیات صنعتی مداوم پشتیبانی می کند.
این کابینت برای ماشینهای صنعتی که نیاز به کنترل دقیق موتور و جذب انرژی دارند، از جمله آسیابهای نورد، سانتریفیوژها، ماشینهای قالبگیری تزریقی، ماشینهای سیم کشی و ماشینآلات نساجی مناسب است.
همچنین میتوان آن را در تجهیزات تست عملکرد اینورتر و سیستمهای تست درایو سروو ادغام کرد تا بارهای مقاومت کنترلشده را برای ارزیابی عملکرد الکتریکی و قابلیت اطمینان سیستم فراهم کند.
| پارامتر | مشخصات |
|---|---|
| محدوده قدرت | 1kW-30kW |
| ولتاژ کاری | ≤1200 ولت |
| محدوده مقاومت | 0.01Ω-1kΩ |
| تحمل مقاومت | ± 3٪ / ± 5٪ / ± 10٪ |
| درجه حفاظت | IP20 / IP23 |
| ضریب دما | ≤300 ppm/℃ |
| درجه ضد شعله | UL94V-2 |
| استاندارد | GB-5792 |
مثال: CRB 10KW 13.6R J
| کد | توضیحات |
|---|---|
| CRB | جعبه مقاومت ترمز |
| 10 کیلو وات | قدرت امتیازی |
| 13.6R | مقاومت درجه بندی شده |
| J | تحمل مقاومت (K=10%, J=5%, H=3%) |
| آیتم عملکرد | شرایط تست | عملکرد |
|---|---|---|
| قدرت دی الکتریک | 2500VAC/50Hz/60S | جریان نشتی ≤10mA |
| مقاومت عایق | 1000VDC | ≥100MΩ |
| اضافه بار کوتاه مدت | 10 برابر توان 5S | بدون آسیب قابل مشاهده |
| عمر بار بلند مدت | تخلیه 10S / دوچرخه سواری با فاصله 90S | > 9000 ساعت |
| تست حرارت مرطوب | 40℃±2℃ / 90%-95% RH / 100 ساعت | △R≤±(1%R+0.05Ω) |
| چرخه دما | دوچرخه سواری -55 درجه سانتیگراد، 55 درجه سانتیگراد، 155 درجه سانتیگراد | △R≤±(2%R+0.05Ω) |
| مقاومت در برابر حرارت | 350 ℃/2 ساعت | بدون تغییر رنگ و آسیب |
| ضریب دما | وضعیت بار نامی | <300 ppm/℃ |
| تست شعله | توان 10 برابر 5 دقیقه | گرمایش قرمز بدون شعله |
| آیتم عملکرد | شرایط تست | عملکرد |
|---|---|---|
| قدرت ترمینال | 45N/30S | بدون شلی و آسیب |
| مقاومت در برابر لرزش | 5-200 هرتز، 1 گرم، 98 متر بر ثانیه مربع | بدون آسیب ساختاری |
| مقاومت حرارتی لحیم کاری | 350±5℃ / 3S | △R≤±(1%R+0.05Ω) |
| قابلیت لحیم کاری | 235±5℃ / 5S | پوشش لحیم کاری > 95 درصد |
در هنگام کاهش سرعت یا ترمز اضطراری، این محصول یک مسیر اتلاف انرژی موثر برای کمک به حفظ پایداری باس DC اینورتر فراهم می کند.
ساختار مقاومت برای شرایط جذب انرژی مکرر که معمولاً در تجهیزات بالابر، نوار نقاله ها و سیستم های اتوماسیون صنعتی یافت می شود، طراحی شده است.
ساختار نصب خارجی مورد نیاز فضای کابینت را کاهش می دهد و نصب سیستم را ساده می کند.
| مورد مقایسه | جعبه مقاومت ترمز اینورتر | جعبه مقاومت بار عمومی |
|---|---|---|
| هدف اصلی | طراحی شده برای ترمز اینورتر و کنترل ولتاژ باس DC | کاربردهای بار مقاومتی عمومی |
| انتخاب پارامتر | مطابق با الزامات واحد ترمز اینورتر | نیاز به محاسبه مقاومت اضافی دارد |
| طراحی خنک کننده | اگزوز جانبی از ورود هوای گرم به داخل کابینت اینورتر جلوگیری می کند | جریان هوای استاندارد ممکن است بر تجهیزات اطراف تأثیر بگذارد |
| نصب و راه اندازی | از نصب خارجی کابینت اینورتر پشتیبانی می کند | معمولاً به فضای نصب جداگانه نیاز دارد |
| وضعیت کار | بهینه شده برای ترمزهای احیا کننده متناوب | عمدتاً برای بارگذاری یا آزمایش عمومی استفاده می شود |
Dufew Electric روشهای تولید استاندارد از مونتاژ مقاومت و ساخت محفظه تا آزمایش عملکرد الکتریکی را اعمال میکند.
کنترل کیفیت شامل:
- بازرسی مواد ورودی
- تأیید ارزش مقاومت
- تست عایق
- تست حفاظت حرارتی
- بازرسی نهایی محصول
هر جعبه مقاومت به طور حرفه ای با توجه به اندازه محصول و الزامات حمل و نقل بسته بندی می شود.
فرآیند بسته بندی شامل:
- تثبیت حفاظت محصول
- بسته بندی مقاوم در برابر رطوبت
- آماده سازی محموله صادراتی
- مدیریت سفارش دسته ای
انتخاب جعبه مقاومت ترمز اینورتر مناسب نیاز به ارزیابی جامع پارامترهای اینورتر، مشخصات موتور، شرایط ترمزگیری و محیط نصب دارد. پیکربندی صحیح به اتلاف موثر انرژی احیا کننده، جلوگیری از اضافه ولتاژ باس DC و بهبود قابلیت اطمینان طولانی مدت سیستم های VFD کمک می کند.
رتبه قدرت جعبه مقاومت باید با توجه به ظرفیت اینورتر و شرایط کار موتور انتخاب شود. کاربردهایی با قدرت موتور بالاتر، اینرسی بار بزرگتر، یا سیکل های ترمز مکرر معمولاً به قابلیت جذب انرژی قوی تری نیاز دارند.
عوامل کلیدی انتخاب عبارتند از قدرت نامی اینورتر، قدرت موتور، اینرسی بار، گشتاور ترمز مورد نیاز و فرکانس ترمز.
ولتاژ کاری مقاومت باید با ولتاژ شین DC اینورتر مطابقت داشته باشد تا از عملکرد ایمن و پایدار اطمینان حاصل شود. سیستمهای درایو مختلف ممکن است به تنظیمات ولتاژ متفاوتی نیاز داشته باشند، مانند سیستمهای اینورتر کلاس 400 ولت، درایوهای صنعتی 690 ولت یا کاربردهای DC با ولتاژ بالا تا 1200 ولت.
راه حل های مقاومت ترمز Dufew برای پشتیبانی از عملکرد پایدار تحت شرایط مختلف ولتاژ باس DC با توجه به الزامات کاربردی طراحی شده اند.
مقدار مقاومت مستقیماً بر عملکرد ترمز تأثیر می گذارد. مقدار مقاومت کمتر می تواند نیروی ترمز قوی تری ایجاد کند، اما منجر به جریان بیشتر می شود، در حالی که مقدار مقاومت بالاتر تنش جریان را کاهش می دهد اما ممکن است زمان ترمز را افزایش دهد.
پیکربندی مقاومت مناسب باید با توجه به مشخصات واحد ترمز اینورتر، جریان مجاز ترمز، زمان توقف مورد نیاز و ویژگی های اینرسی بار تعیین شود.
کاربردهای صنعتی مختلف سطوح مختلفی از انرژی احیا کننده را تولید می کنند، بنابراین جعبه مقاومت باید با توجه به چرخه ترمز واقعی و شرایط عملیاتی انتخاب شود.
| کاربرد | شرایط عملیاتی | تمرکز انتخاب |
|---|---|---|
| آسانسور | چرخه های شتاب و توقف مکرر | قابلیت اطمینان بالا و قابلیت ترمز مکرر |
| جرثقیل و بالابر | عملیات بلند کردن و پایین آوردن سنگین | ظرفیت اضافه بار بالا و عملکرد پایدار |
| سیستم نوار نقاله | عملکرد طولانی مدت مداوم | مدیریت حرارتی پایدار |
| سانتریفیوژ | الزامات کاهش سرعت | قابلیت جذب سریع انرژی |
| ماشین آلات صنعتی | شرایط ترمز متناوب | انتخاب مناسب قدرت و مقاومت |
محیط نصب بر ساختار کابینت، طراحی تهویه و عملکرد حرارتی تأثیر می گذارد. قبل از انتخاب، مشتریان باید فضای نصب، روش نصب، دمای محیط و شرایط جریان هوا را در نظر بگیرند.
جعبههای مقاومت ترمز Dufew ساختارهای نصب عملی و طرحهای تهویه بهینه را اتخاذ میکنند که در عین حفظ اتلاف گرما مؤثر، امکان ادغام با کابینتهای اینورتر را فراهم میکنند.
جعبه های مقاومت استاندارد ممکن است همیشه الزامات صنعتی خاصی را برآورده نکنند. Dufew پیکربندی های سفارشی را بر اساس مقدار مقاومت، توان نامی، ولتاژ کاری، ابعاد محفظه، ترتیب ترمینال و الزامات حفاظتی ارائه می دهد.
Dufew Electric با قابلیت ساخت حرفه ای، از OEM و راه حل های مقاومت ترمز سفارشی برای سیستم های مختلف اینورتر و کاربردهای صنعتی پشتیبانی می کند.
جعبه های مقاومت ترمز Dufew را می توان با سیستم های مختلف اینورتر از تولید کنندگان مختلف مطابقت داد. مشتریان می توانند اطلاعات مدل اینورتر را ارائه دهند و Dufew پیکربندی مقاومت و توان مناسب را توصیه می کند.
برای سفارشی سازی، مشتریان باید مدل اینورتر، توان موتور، ولتاژ کاری، مقدار مقاومت، چرخه کار ترمز، و الزامات نصب را ارائه دهند. Dufew می تواند با توجه به این پارامترها یک محلول جعبه مقاومت مناسب طراحی کند.
بله. Dufew جعبههای مقاومت ترمز سفارشی را با مقادیر مقاومت قابل تنظیم، رتبهبندی قدرت، طراحی محفظه، تنظیمات ترمینال و گزینههای حفاظتی برای پاسخگویی به کاربردهای مختلف صنعتی ارائه میکند.
عمر سرویس عمدتاً تحت تأثیر فرکانس ترمز، شرایط اضافه بار، دمای عملیاتی، عملکرد خنک کننده و محیط نصب است. انتخاب مناسب و مدیریت حرارت می تواند قابلیت اطمینان طولانی مدت را بهبود بخشد.
بله. جعبه های مقاومت ترمز Dufew برای کاربردهایی طراحی شده اند که نیاز به شتاب و کاهش مکرر دارند، مانند آسانسور، جرثقیل، نوار نقاله و تجهیزات اتوماسیون صنعتی. درجه قدرت باید با توجه به چرخه ترمز انتخاب شود.
بازرسی منظم برای بررسی شرایط تهویه، اتصالات ترمینال، تجمع گرد و غبار و علائم گرمای بیش از حد توصیه می شود. نگهداری مناسب به اطمینان از عملکرد پایدار و عمر طولانی تر کمک می کند.
جعبه های مقاومت ترمز Dufew دارای محفظه های محافظ و ساختارهای قابل اعتماد برای کاربردهای صنعتی هستند. راه حل های حفاظتی سفارشی برای محیط هایی با رطوبت بالا، گرد و غبار یا شرایط عملیاتی خاص در دسترس هستند.
Dufew در طراحی و ساخت مقاومت صنعتی، ارائه راهحلهای مقاومت ترمز سفارشی، بازرسی دقیق کیفیت و پشتیبانی قابل اعتماد برای تولیدکنندگان اینورتر، سازندگان تجهیزات و شرکتهای اتوماسیون تخصص دارد.
آیا به یک راه حل مقاومت ترمز برای آسانسورها، جرثقیل ها، درایوهای صنعتی یا تجهیزات اتوماسیون نیاز دارید؟
مدل اینورتر، توان موتور، ولتاژ باس DC و نیازهای ترمز خود را ارائه دهید. Dufew جعبه مقاومت ترمز VFD مناسب را توصیه می کند و پشتیبانی فنی برای پروژه شما ارائه می دهد.
امروز برای مقادیر مقاومت سفارشی، رتبهبندی توان و طراحی محفظهها، قیمت پیشنهادی درخواست کنید.
