ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

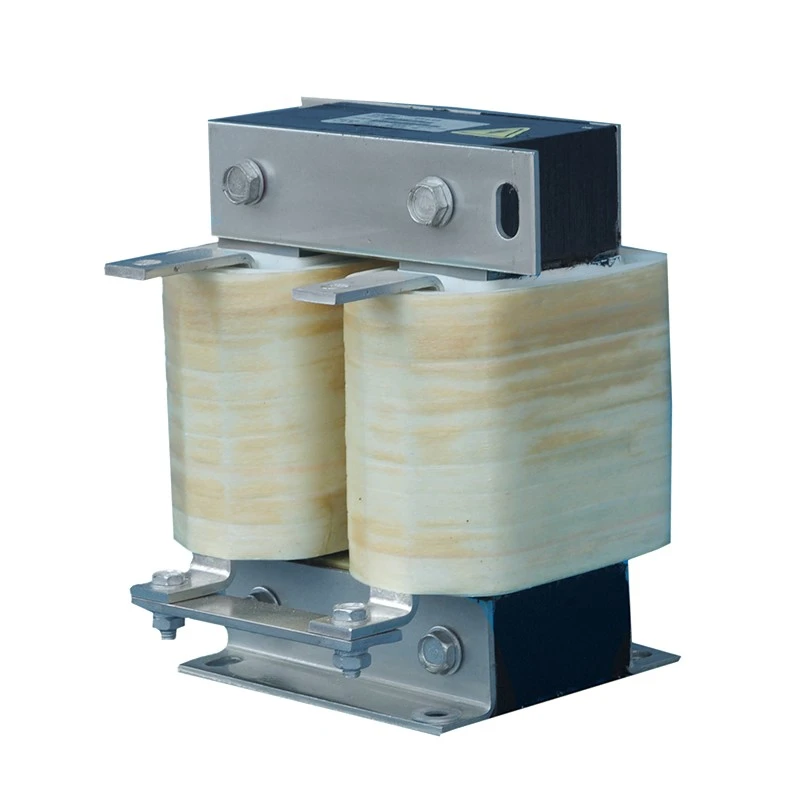

راکتور پیوند DC VFD به صورت سری در مدار باس DC میانی بین پل یکسو کننده و مرحله اینورتر یک سیستم VFD متصل می شود.
در طول تبدیل AC به DC، عملکرد یکسو کننده و تغییر بار می تواند موج جریان و نوسانات الکتریکی را به گذرگاه DC وارد کند. راکتور از ویژگی های ذخیره انرژی القایی برای صاف کردن تغییرات جریان، حفظ جریان مداوم DC و بهبود پایداری منبع تغذیه اینورتر استفاده می کند.
برخلاف راکتورهای AC استاندارد، راکتورهای DC Link طوری طراحی شده اند که تحت شرایط جریان مستقیم DC کار کنند. Dufew برای حفظ اندوکتانس پایدار و کاهش خطر اشباع مغناطیسی، ساختار مغناطیسی قطعهبندی شده با شکاف هوا مقاوم در برابر بایاس DC را اتخاذ میکند.
ویژگی های راکتور:
- هسته فولادی سیلیکونی نورد سرد کم تلفات برای کاهش تلفات مغناطیسی
- ساختار شکاف هوا برای عملکرد DC پایدار
- سیستم عایق کلاس F برای قابلیت اطمینان در دمای بالا
- فرآیند آغشته سازی خلاء برای استحکام مکانیکی و مقاومت در برابر رطوبت
- گزینه های سیم پیچ مسی یا آلومینیومی برای نیازهای فعلی مختلف
این ویژگیهای طراحی، راکتورهای Dufew DC Link را برای سیستمهای VFD که به عملکرد باس DC پایدار، عمر طولانی و عملکرد قابل اعتماد نیاز دارند، مناسب میسازد.
مرحله یکسو کننده به طور طبیعی اجزای ریپل را در جریان DC ایجاد می کند. یک راکتور DC Link شکل موج جریان را صاف می کند، جریان موجی را کاهش می دهد و به حفظ هدایت جریان پیوسته کمک می کند و ورودی پایدارتری به اینورتر ارائه می دهد. این امر نوسانات منبع تغذیه DC را کاهش می دهد و از عملکرد موتور ثابت پشتیبانی می کند.
جریان موج دار بیش از حد می تواند گرمایش خازن را افزایش دهد و پیری اجزا را تسریع کند. با کاهش تنش شارژ و بار حرارتی بر روی اجزای باس DC، راکتور می تواند به افزایش عمر خازن، بهبود قابلیت اطمینان کلی قطعات و کاهش نیازهای تعمیر و نگهداری کمک کند.
تجهیزات صنعتی اغلب تحت شتاب گیری مکرر، ترمزگیری و تغییرات بار کار می کنند. راکتور به حفظ عملکرد پایدار اینورتر و کاهش تأثیر الکتریکی تغییرات سریع بار کمک می کند، در حالی که از عملکرد قابل اعتماد دستگاه های نیمه هادی قدرت پشتیبانی می کند.
با بهبود ویژگیهای باس DC و کاهش اعوجاج جریان، راکتور به بهینهسازی استفاده از توان و محدود کردن تأثیر هارمونیکها کمک میکند. این باعث می شود آن را برای سیستم های درایو صنعتی با قدرت بالا که در آن عملکرد الکتریکی پایدار مورد نیاز است، مناسب کند.
جریان DC پیوسته می تواند بایاس مغناطیسی ایجاد کند و خطر اشباع هسته را در طراحی های راکتورهای معمولی افزایش دهد. فناوری شکاف هوای تقسیمبندی شده Dufew القایی پایدارتر و خطی مغناطیسی بهبود یافته را ارائه میکند و به کاهش خطر اشباع و حفظ عملکرد قابل اعتماد در شرایط DC مداوم کمک میکند.
ساختار سیم پیچ برای عملیات جریان DC بالا طراحی شده است و می تواند از هادی های مسی یا آلومینیومی با توجه به نیازهای کاربردی استفاده کند. کاهش مقاومت کم و افزایش دمای کنترل شده به عملکرد طولانی مدت پایدار کمک می کند. برای مدلهای با جریان بالا، سازههای سیمپیچ فویل نیز میتوانند برای بهبود اتلاف گرما و در عین حال طراحی فشرده نصب استفاده شوند.
فرآیند اشباع خلاء سیستم عایق را تقویت می کند و پایداری مکانیکی، مقاومت در برابر رطوبت و مقاومت در برابر لرزش را بهبود می بخشد. این درمان به حفظ عملکرد الکتریکی و مکانیکی قابل اعتماد در طول عملیات صنعتی طولانی مدت کمک می کند.
راه حل های Dufew DC Link Reactor به طور گسترده در سیستم های تبدیل برق صنعتی و موتور محرک استفاده می شود.
| کاربرد | نیاز اصلی |
|---|---|
| سیستم های درایو فرکانس متغیر | کاهش امواج DC و بهبود قابلیت اطمینان درایو |
| سیستم های سروو درایو | بهبود پایداری باس DC در طول عملیات دینامیکی |
| آسانسورها | پشتیبانی از چرخه های شتاب و ترمز مکرر |
| جرثقیل های بندری و تجهیزات بالابری | افزایش قابلیت اطمینان در شرایط بار سنگین |
| کارخانه های نورد | کاهش استرس الکتریکی در حین کار مداوم |
| ماشین های قالب گیری تزریقی | بهبود پایداری درایو موتور |
| ماشین های سیم کشی | انتقال برق صاف را حفظ کنید |
| ماشین آلات نساجی | پشتیبانی از عملکرد طولانی مدت پایدار |
| سیستم های تست | بهبود قوام الکتریکی |
هنگامی که سیستم VFD تجربه می کند، یک راکتور پیوند DC توصیه می شود:
| وضعیت سیستم | هدف توصیه شده |
|---|---|
| نوسانات مکرر جریان DC | جریان ریپل را کاهش دهید |
| VFD منبع ولتاژ با فیلتر خازن | از خازن های باس DC محافظت کنید |
| تامین ترانسفورماتور با ظرفیت بالا | بهبود پایداری برق |
| عدم تعادل ولتاژ سه فاز | استرس الکتریکی را کاهش دهید |
| شتاب و کاهش مکرر | بهبود قابلیت اطمینان اینورتر |
| الزامات کیفیت برق بالا | کاهش تاثیر هارمونیک |
مثال: CDL-600-0600-EIDA
| کد | توضیحات |
|---|---|
| CDL | سری راکتورهای DC Link |
| 600 | سطح ولتاژ (600 = 690VDC) |
| 0600 | جریان نامی (0600 = 600A، 2500 = 2500A) |
| EI | ساختار هسته (EI = هسته سه فاز، UI = هسته تک فاز) |
| D | ساختار نصب (D = نصب عمودی، W = نصب افقی) |
| A | مواد سیم پیچ (A = آلومینیوم، C = مس) |
| پارامتر | مشخصات |
|---|---|
| نوع محصول | راکتور پیوند DC VFD |
| موقعیت نصب | مدار باس DC بین یکسو کننده و اینورتر |
| ولتاژ نامی | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| فرکانس عملیاتی | 50 هرتز / 60 هرتز / سفارشی تا 500 هرتز |
| جریان رتبه بندی شده | 5A - 3800A |
| افت ولتاژ | 0.5٪ / 1٪ / 2٪ / 4٪ |
| قابلیت اضافه بار | 1.5 برابر جریان نامی به مدت 60 ثانیه، فاصله زمانی 1 ساعت |
| قدرت دی الکتریک | 3000 VAC / 50 هرتز / 5 میلی آمپر / 1 دقیقه |
| مقاومت عایق | ≥100MΩ در 1000VDC |
| درجه حفاظت | IP00 / IP20 |
| کلاس عایق | کلاس F (155 ℃) |
| درجه ضد شعله | UL94V-2 |
| سطح نویز | ≤65dB (تست شده در فاصله افقی 1 متر) |
| عمر خدمات | ≥15 سال |
| استانداردهای قابل اجرا | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric در قطعات الکترونیکی قدرت سفارشی، از جمله راکتورهای DC Link، راکتورهای AC، مقاومتهای ترمز، ترانسفورماتورها و راهحلهای الکتریکی مرتبط تخصص دارد.
Dufew با قابلیت مهندسی حرفه ای و فرآیندهای تولید کنترل شده، راه حل های راکتور قابل اعتمادی را برای سیستم های VFD، اتوماسیون صنعتی و برنامه های تبدیل توان ارائه می دهد.
تولید Dufew شامل:
- پردازش هسته فولادی سیلیکونی دقیق
- ساخت ساختار مغناطیسی شکاف هوا قطعه بندی شده
- تولید سیم پیچ مس و آلومینیوم
- درمان اشباع خلاء
- فرآیند پخت در دمای بالا
- تست عملکرد الکتریکی
هر رآکتور تحت مراحل بازرسی دقیق قرار می گیرد، از جمله:
| آیتم بازرسی | هدف |
|---|---|
| تست مقاومت عایق | بررسی قابلیت اطمینان عایق |
| تست مقاومت دی الکتریک | عملکرد ایمنی الکتریکی را تأیید کنید |
| تست اندوکتانس | از ویژگی های مورد نیاز راکتور اطمینان حاصل کنید |
| تست افزایش دما | بررسی عملکرد حرارتی |
| تست نویز | سطح نویز عملیاتی را کنترل کنید |
| بازرسی ظاهری | کیفیت ساخت را تایید کنید |
Dufew راه حل های سفارشی شده را بر اساس ولتاژ نامی، محدوده جریان، اندوکتانس، افت ولتاژ، ساختار نصب، فضای کابینت و الزامات مواد سیم پیچ ارائه می دهد. طراحی را می توان با شرایط مختلف الکتریکی و مکانیکی تطبیق داد تا از یکپارچگی مناسب با سیستم درایو مشتری اطمینان حاصل شود.
خدمات تولید OEM، طراحی راکتور سفارشی، مستندات فنی و پشتیبانی مهندسی برنامه را پوشش میدهد و به مشتریان کمک میکند تا نیازهای پروژه خاص را از انتخاب محصول از طریق یکپارچهسازی سیستم برطرف کنند.
محصولات Dufew بر اساس استانداردهای شناخته شده صنعتی و الزامات کیفی تولید می شوند.
استانداردهای قابل اجرا عبارتند از:
| استاندارد | توضیحات |
|---|---|
| ISO 9001 | سیستم مدیریت کیفیت |
| IEC289:1987 | استاندارد راکتور |
| GB10229-88 | استاندارد راکتور (معادل IEC289:1987) |
| JB9644-1999 | راکتور برای درایوهای الکتریکی نیمه هادی |
| CE | الزامات مطابقت محصول |
Dufew راه حل های بسته بندی استاندارد صادراتی را برای اطمینان از حمل و نقل ایمن و عملکرد قابل اعتماد محصول ارائه می دهد.
- محافظ مقاوم در برابر رطوبت
- ساختار ثابت مقاوم در برابر ضربه
- جعبه های چوبی صادراتی تقویت شده برای راکتورهای بزرگ
- برچسب محصولات و مدارک فنی
- سوابق بازرسی قبل از ارسال
هر واحد قبل از تحویل بازرسی می شود تا اطمینان حاصل شود که پارامترهای الکتریکی و الزامات مکانیکی مطابق با مشخصات مشتری است.
Dufew پشتیبانی می کند:
- تولید دسته ای
- پروژه های OEM
- حمل و نقل بین المللی
- الزامات بسته بندی سفارشی
| بعد مقایسه | راکتور پیوند DC VFD | راکتور AC سه فاز استاندارد |
|---|---|---|
| موقعیت نصب | در قسمت باس DC بین یکسو کننده و اینورتر نصب شده است | در سمت ورودی AC یا سمت خروجی AC سیستم های VFD نصب می شود |
| طراحی هسته مغناطیسی | هسته شکاف هوا قطعه بندی شده برای جریان DC با اجزای موج دار AC طراحی شده است | هسته مغناطیسی معمولی که برای شار مغناطیسی AC متقارن طراحی شده است |
| عملکرد اصلی | موج جریان DC صاف، پایداری باس DC را بهبود می بخشد، استرس را بر اجزای DC کاهش می دهد | هارمونیک های AC را کاهش دهید، جریان موج را محدود کنید و کیفیت شکل موج AC را بهبود بخشید |
| شرایط عملیاتی | تحت شرایط بایاس DC کار می کند و به طراحی مقاوم در برابر اشباع نیاز دارد | تحت شرایط مغناطیسی متناوب AC کار می کند |
| ارزش کاربردی معمولی | از خازن های DC محافظت می کند و پایداری عملکرد اینورتر را بهبود می بخشد | کیفیت برق سمت AC و محافظت از سمت موتور را بهبود می بخشد |
یک رآکتور DC Link در مدار باس DC برای صاف کردن نوسانات جریان و کاهش تنش ریپل بر روی اجزای DC نصب شده است. یک راکتور AC در سمت AC برای کنترل هارمونیک های ورودی یا تنش الکتریکی خروجی نصب شده است. موقعیت نصب و الزامات طراحی آنها متفاوت است.
برای سیستمهای VFD با درجهبندی توان زیاد، موجهای جریان DC قابل توجه، تغییرات بار مکرر، یا برنامههایی که به بهبود پایداری باس DC نیاز دارند، توصیه میشود.
با محدود کردن جریان موج دار و کاهش نوسانات جریان شارژ، راکتور استرس حرارتی و الکتریکی خازن های DC را کاهش می دهد و به بهبود قابلیت اطمینان و عمر مفید آنها کمک می کند.
بله. Dufew از سفارشی سازی ولتاژ نامی، ظرفیت جریان، مقدار اندوکتانس، افت ولتاژ، مواد سیم پیچ، ابعاد و پیکربندی نصب بر اساس نیازهای پروژه پشتیبانی می کند.
Dufew Electric راه حل های سفارشی شده DC Link Reactor را برای سیستم های VFD صنعتی، تجهیزات تبدیل توان و برنامه های اتوماسیون ارائه می دهد.
Dufew با قابلیت مهندسی حرفه ای، فرآیندهای تولید پیشرفته و کنترل کیفیت دقیق، به مشتریان کمک می کند تا پایداری باس DC را بهبود بخشند، استرس الکتریکی را کاهش دهند و به عملکرد طولانی مدت قابل اعتماد دست یابند.
برای طراحی راکتور سفارشی، همکاری OEM و پشتیبانی پروژه با Dufew Electric تماس بگیرید.
