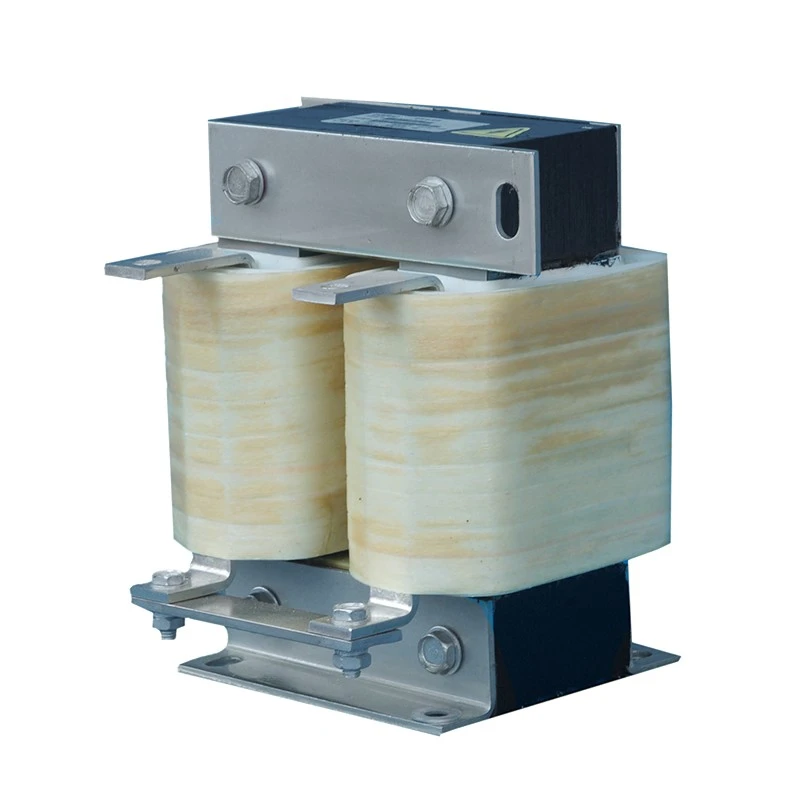

راکتور پیوند DC عمودی در مدار باس DC میانی سیستمهای درایو فرکانس متغیر نصب میشود تا پایداری توان DC را در حین کار مداوم و تغییرات بار دینامیکی بهبود بخشد.
برخلاف طرحهای افقی با مشخصات پایین، این پیکربندی بر کاهش عرض کابینت از طریق ساختار عمودی هسته و سیم پیچ تمرکز دارد. ردپای باریک این امکان را فراهم می کند که چندین قطعه درایو در کنار هم نصب شوند و آن را برای کابینت های الکتریکی استاندارد با فضای افقی محدود مناسب می کند.
راکتورهای Dufew با موارد زیر ساخته می شوند:
- هسته های فولادی سیلیکونی نورد سرد کم تلفات
- ساختارهای مغناطیسی قطعهبندی شده در برابر بایاس DC
- سیستم های عایق درجه حرارت بالا کلاس F
- درمان اشباع خلاء
- گزینه های سیم پیچ مسی یا آلومینیومی
ساختار عمودی بهینه شده عملکرد اندوکتانسی قابل اعتماد، اتلاف گرمای کارآمد و ادغام انعطاف پذیر در سیستم های کنترل صنعتی را فراهم می کند.
بسیاری از کابینت های کنترل صنعتی نیاز به نصب قطعات با چگالی بالا دارند و در عین حال عرض کلی جمع و جور را حفظ می کنند. پیکربندی عمودی فضای نصب افقی را کاهش میدهد، به واحدهای درایو اجازه میدهد تا با کارایی بیشتری در کنار هم چیده شوند و از عمق و ارتفاع کابینت بهتر استفاده شود. این ساختار به ویژه برای کابینت های VFD که عرض محدودیت فضای اولیه است مناسب است.
ساختار عمودی از جهت جریان هوای طبیعی بسیاری از کابینتهای صنعتی پیروی میکند و از یک مسیر تهویه از پایین به بالا برای حذف گرما کارآمدتر در حین کار مداوم پشتیبانی میکند. با کاهش انباشت گرمای موضعی و حفظ پایداری حرارتی تحت بارهای نامی، طراحی به اطمینان از عملکرد الکتریکی ثابت در طول عملیات طولانی مدت کمک می کند.
در طول شتاب، کاهش سرعت، یا عملیات بار متغیر، نوسانات در جریان باس DC می تواند تنش را بر اجزای قدرت افزایش دهد. این راکتور به صاف کردن تغییرات جریان و کاهش تأثیر جریان موج دار کمک می کند و از عملکرد باس DC پایدارتر پشتیبانی می کند و در عین حال به محافظت از خازن ها و اجزای اینورتر کمک می کند.
ساختار عمودی برای نصب کابینت عملی، با ردپای نصب افقی کوچک، موقعیت شکاف هوای پایدار و آرایش ترمینال فشرده بهینه شده است. پشتیبانی مکانیکی قابل اعتماد به قطعه اجازه می دهد تا به راحتی در تجهیزات صنعتی ادغام شود و در عین حال محدودیت ها را در طرح کلی کابینت کاهش دهد.
ساختار مغناطیسی عمودی، عرض کابینت اشغال شده را کاهش می دهد و در عین حال عملکرد القایی مورد نیاز را حفظ می کند. مشخصات نصب باریک آن باعث استفاده موثر از فضای کابینت موجود می شود و برای چیدمان های الکتریکی با چگالی بالا مناسب است.
جریان مستقیم DC می تواند بایاس مغناطیسی ایجاد کند و خطر اشباع را افزایش دهد. Dufew از ساختار شکاف هوا برای حفظ اندوکتانس پایدار و بهبود خطی بودن مغناطیسی استفاده میکند که به کاهش خطر اشباع و پشتیبانی از عملکرد مداوم DC قابل اعتماد کمک میکند.
درجه بندی جریان های مختلف به راه حل های هادی متفاوت نیاز دارد. سیمپیچهای مسی و آلومینیومی در دسترس هستند، در حالی که سیمپیچ فویلی را میتوان برای مدلهای با جریان بالا استفاده کرد. ساختار سیم پیچ بهینه به کنترل تلفات الکتریکی و بهبود اتلاف گرما برای عملکرد طولانی مدت پایدار کمک می کند.
طرح ترمینال به طور خاص برای یکپارچه سازی کابینت عمودی طراحی شده است و امکان اتصال راحت با سیستم های شینه بالایی را فراهم می کند و در عین حال فضای مورد نیاز برای مسیریابی کابل افقی را کاهش می دهد. این منجر به آرایش سیم کشی تمیزتر می شود و نصب در پانل های کنترل جمع و جور را آسان می کند.
مثال: CDL-600-0600-EIDA
| کد | توضیحات |
|---|---|
| CDL | سری راکتورهای DC Link |
| 600 | سطح ولتاژ (600 = 690VDC) |
| 0600 | جریان نامی (0600 = 600A، 2500 = 2500A) |
| EI | ساختار هسته (EI = هسته سه فاز، UI = هسته تک فاز) |
| D/W | ساختار نصب (D = عمودی، W = افقی) |
| تهویه مطبوع | مواد سیم پیچ (A = آلومینیوم، C = مس) |
| پارامتر | مشخصات |
|---|---|
| نوع محصول | راکتور پیوند DC عمودی |
| کاربرد | سیستم های باس VFD DC |
| ولتاژ نامی | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| جریان رتبه بندی شده | 5A - 3800A |
| فرکانس عملیاتی | 50 هرتز / 60 هرتز / سفارشی تا 500 هرتز |
| افت ولتاژ | 0.5٪ / 1٪ / 2٪ / 4٪ |
| قابلیت اضافه بار | جریان نامی 1.5× به مدت 60 ثانیه |
| قدرت دی الکتریک | 3000 VAC / 50 هرتز / 5 میلی آمپر / 1 دقیقه |
| مقاومت عایق | ≥100MΩ (1000VDC) |
| درجه حفاظت | IP00 / IP20 |
| کلاس عایق | کلاس F (155 ℃) |
| کلاس دما | T40 |
| درجه ضد شعله | UL94V-2 |
| سطح نویز | ≤65dB |
| عمر خدمات | ≥15 سال |
| استانداردها | IEC289 / GB10229 / JB9644 |
| کاربرد | نیاز اصلی |
|---|---|
| کابینت های کنترل VFD استاندارد | بهبود پایداری باس DC |
| سیستم های محرک آسانسور | پشتیبانی از چرخه های شتاب مکرر |
| جرثقیل و تجهیزات بالابر | تبدیل توان قابل اعتماد را حفظ کنید |
| سیستم های سروو درایو | کاهش تاثیر امواج |
| تجهیزات اتوماسیون صنعتی | استفاده از فضای کابینت را بهینه کنید |
| ماشین های قالب گیری تزریقی | بهبود قابلیت اطمینان سیستم درایو |
| سیستم های تست | منبع تغذیه DC پایدار را حفظ کنید |
| مقایسه | راکتور پیوند DC عمودی | راکتور پیوند DC افقی |
|---|---|---|
| ساختار | طرح بلند و باریک | طراحی مسطح با مشخصات کم |
| مزیت اصلی | باعث صرفه جویی در عرض کابینت می شود | باعث صرفه جویی در ارتفاع کابینت می شود |
| بهترین شرایط نصب | عرض محدود، ارتفاع کافی | ارتفاع محدود، عمق کافی |
| روش خنک کننده | مسیر جریان هوا عمودی | مسیر جریان هوا افقی |
| چیدمان ترمینال | اتصال بالا | اتصال جانبی |
| برنامه معمولی | کابینت های صنعتی استاندارد | کابینت های جمع و جور کم ارتفاع |
برای کابینت های الکتریکی که فضای افقی محدود است اما فاصله عمودی در دسترس است مناسب است. ساختار باریک به مهندسان کمک می کند تا به طرح های داخلی فشرده دست یابند.
پیکربندی عمودی بر کاهش عرض کابینت تمرکز دارد، در حالی که پیکربندی افقی برای کاربردهایی با ارتفاع کابینت محدود توسعه یافته است.
عملکرد الکتریکی به طراحی مغناطیسی، مقدار اندوکتانس و جریان نامی بستگی دارد. ساختار عمودی عمدتا انعطاف پذیری نصب و ادغام کابینت را بهبود می بخشد.
بله. Dufew از راه حل های سفارشی از جمله پارامترهای الکتریکی، ابعاد، سازه های نصب و مواد هادی با توجه به نیاز پروژه پشتیبانی می کند.
Dufew Electric در قطعات الکترونیکی قدرت سفارشی، از جمله راکتورهای DC Link، راکتورهای AC، مقاومتهای ترمز، ترانسفورماتورها و راهحلهای الکتریکی مرتبط تخصص دارد.
Dufew با قابلیت مهندسی حرفه ای و فرآیندهای تولید کنترل شده، راه حل های راکتور قابل اعتمادی را برای اتوماسیون صنعتی، سیستم های VFD و برنامه های تبدیل توان ارائه می دهد.
قابلیت های تولید عبارتند از:
- پردازش هسته دقیق
- تولید سیم پیچ
- تنظیم فاصله هوا
- اشباع خلاء
- تست عملکرد الکتریکی
هر محصول از طریق مقاومت عایق، مقاومت در برابر ولتاژ، اندوکتانس، افزایش دما و تست نویز تایید می شود.
Dufew بهبود مستمر در مدیریت کیفیت و استانداردهای محصول را حفظ می کند. این شرکت گواهینامه مدیریت کیفیت ISO، گواهینامه CE، گزارش تست محصول و اسناد فنی را برای حمایت از مشتریان صنعتی جهانی ارائه می دهد.
