راکتور پیوند DC افقی

در سیستم‌های درایو صنعتی، راکتورهای DC Link معمولاً در مدار DC میانی نصب می‌شوند تا نوسانات جریان ناشی از اصلاح و تغییر بار را کاهش دهند. با این حال، ساختارهای راکتور عمودی سنتی ممکن است چالش‌های نصب را در کابینت‌های فشرده که در آن فضای عمودی محدود است، ایجاد کند.

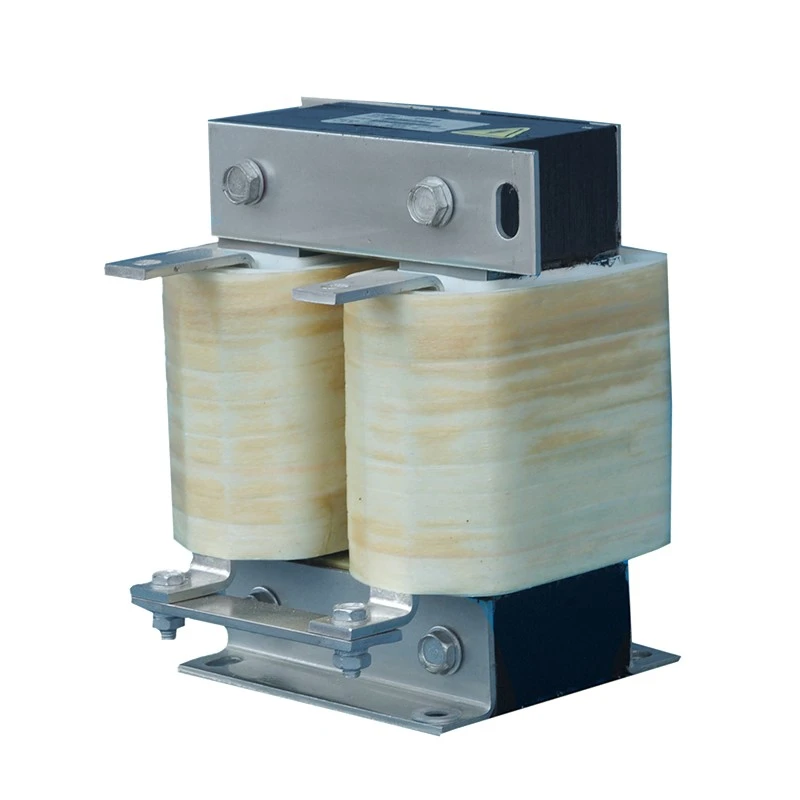

راکتور اتصال DC افقی Dufew Electric یک ساختار مغناطیسی مسطح با هسته و مجموعه سیم پیچی مرتب شده به صورت افقی اتخاذ می کند. این طراحی با حفظ عملکرد القایی و قابلیت حرارتی مورد نیاز، ارتفاع کلی را کاهش می دهد.

این راکتور با ورقه های فولادی سیلیکونی نورد سرد کم تلفات، مواد عایق درجه حرارت بالا کلاس F و فناوری اشباع خلاء تولید می شود. برای کاربردهای با جریان بالا، ساختارهای سیم پیچ فویل بدون بوبین برای دستیابی به ابعاد فشرده، بهبود اتلاف گرما و عملکرد مداوم پایدار در دسترس هستند.

برخلاف راکتورهای عمودی استاندارد، پیکربندی افقی بر روی یکپارچگی مکانیکی، بهینه‌سازی جریان هوا، و انعطاف‌پذیری چیدمان کابینت تمرکز می‌کند و آن را برای تجهیزات درایو فشرده مدرن مناسب می‌سازد.

چرا یک راکتور پیوند DC افقی انتخاب کنیم؟

1. صرفه جویی در فضا طراحی کم مشخصات برای کابینت های جمع و جور

بسیاری از کابینت‌های کنترل صنعتی به دلیل چیدمان‌های چند لایه VFD، محفظه‌های الکتریکی یکپارچه با ماشین، سیستم‌های قدرت متحرک یا کابینت‌های برق DC باریک، محدودیت‌های ارتفاعی سختی دارند. پیکربندی سطح پایین ارتفاع کلی را کاهش می دهد و در عین حال از عرض کابینت موجود بهتر استفاده می کند و امکان ادغام آسان تر در تجهیزات با فضای نصب محدود را فراهم می کند. در مقایسه با راکتورهای عمودی معمولی، این آرایش به مهندسان انعطاف‌پذیری بیشتری در هنگام بهینه‌سازی طرح‌بندی کابینت بدون افزایش ارتفاع محفظه می‌دهد.

2. ساختار افقی خنک کننده کارآمد

مدیریت حرارتی برای راکتورهای DC که تحت جریان پیوسته کار می کنند بسیار مهم است. طراحی تهویه افقی سیم پیچ ها را در معرض جریان هوا در چندین سطح قرار می دهد، در حالی که تهویه جانبی به کاهش انباشت گرما کمک می کند و منطقه اتلاف گرما وسیع تر باعث توزیع یکنواخت تر دما می شود. پوشش های حفاظتی IP20 برای حفظ جریان هوای موثر طراحی شده اند و از عملکرد پایدار در طول عملیات طولانی مدت با بار کامل پشتیبانی می کنند.

3. عملکرد پایدار در شرایط ارتعاش بالا

کاربردهایی مانند جرثقیل ها، تجهیزات متحرک و ماشین آلات صنعتی نیاز به پایداری مکانیکی قابل اعتماد دارند. پایه نصب گسترده تر، پشتیبانی قوی تری را فراهم می کند، در حالی که تثبیت چند نقطه به محدود کردن جابجایی در حین کار کمک می کند. ساختار شکاف هوا پایدار عملکرد القایی ثابتی را حفظ می کند و اتصالات ترمینال ایمن به مقاومت در برابر لرزش در محیط های صنعتی سخت کمک می کند.

4. سیم کشی بهینه برای کابینت های الکتریکی باریک

آرایش پایانه جانبی با کاهش انسداد سیم کشی عمودی و کوتاه کردن فواصل مسیریابی باس DC در صورت لزوم، ادغام در کابینت های الکتریکی باریک را ساده می کند. همچنین امکان چیدمان تمیزتر کابل‌های مثبت و منفی را فراهم می‌کند و به مهندسان کمک می‌کند تا طرح‌بندی الکتریکی فشرده‌تر و سازمان‌یافته‌تری داشته باشند.

توضیح شماره مدل

مثال: CDL-600-0600-EIDA

مشخصات فنی

مزایای ساختاری کلیدی

1. طراحی کم مشخصات برای کابینت های VFD با ارتفاع محدود

ترتیب هسته افقی و سیم پیچ به طور قابل توجهی ارتفاع کلی نصب را در مقایسه با راکتورهای عمودی DC معمولی کاهش می دهد.

این طراحی کمک می کند:

- در کابینت های VFD بسیار نازک با فاصله عمودی محدود قرار بگیرید

- پشتیبانی از طرح های کابینت چند لایه بدون تداخل با اجزای بالایی

- بهبود استفاده از فضا در محفظه های الکتریکی فشرده

- ساده سازی ادغام در سیستم های کنترلی نصب شده بر روی ماشین

ساختار مسطح به ویژه برای کابینت های باریک و کشیده که ارتفاع محدودیت اولیه نصب است، مناسب است.

2. ساختار خنک کننده افقی بهینه شده برای عملیات مداوم

مدیریت حرارتی برای راکتورهای DC که تحت بار جریان پیوسته کار می کنند بسیار مهم است.

طراحی افقی اتلاف گرما را از طریق:

- سطوح سیم پیچ گسترده تر در معرض جریان هوا

- کانال های تهویه جانبی که تجمع گرما را کاهش می دهند

- توزیع یکنواخت تر دما در طول عملیات طولانی مدت

- طراحی حفاظتی سازگار IP20 بدون مسدود کردن مسیرهای جریان هوا

در مقایسه با سازه های عمودی انباشته شده، مسیر جریان هوا افقی به کاهش نقاط داغ محلی کمک می کند و ثبات عملیاتی را بهبود می بخشد.

3. ساختار مکانیکی تقویت شده برای کاربردهای با لرزش بالا

تجهیزات صنعتی مانند سیستم های قدرت سیار، تجهیزات بالابر و ماشین آلات سنگین ممکن است ارتعاش مکانیکی مداوم را تجربه کنند.

راکتور یک ساختار افقی تقویت شده را اتخاذ می کند که شامل موارد زیر است:

- پشتیبانی از پایه گسترده تر برای بهبود پایداری مکانیکی

- چندین نقطه ثابت برای کاهش خطر جابجایی

- موقعیت شکاف هوای پایدار برای حفظ اندوکتانس ثابت

- ترمینال جانبی ایمن برای کاهش استرس کابل

این طراحی قابلیت اطمینان را در کاربردهایی که نیاز به عملیات طولانی مدت در شرایط ارتعاش دارند، بهبود می بخشد.

4. چیدمان سیم کشی با فضای کارآمد برای کابینت های جمع و جور

چیدمان کارآمد کابل در کابینت های الکتریکی با چگالی بالا مهم است.

پیکربندی افقی ارائه می دهد:

- ترمینال های مثبت و منفی کناری برای مسیریابی آسان تر کابل

- کاهش انسداد عمودی داخل کابینت

- اتصالات اتوبوس DC کوتاهتر و تمیزتر

- جداسازی بهبود یافته بین مسیرهای سیم کشی مثبت و منفی DC

طرح سیم‌کشی بهینه به مهندسان کمک می‌کند تا به طراحی کابینت تمیزتر دست یابند و در عین حال کارایی نصب و دسترسی را بهبود می‌بخشند.

برنامه های کاربردی معمولی

1. کابینت های کنترل VFD یکپارچه با مشخصات پایین

راکتور Horizontal DC Link برای کابینت های کنترل الکتریکی بسیار نازک مورد استفاده در ماشین ابزار، خطوط تولید فشرده و تجهیزات اتوماسیون یکپارچه که در آن فضای نصب عمودی محدود است اما عمق کابینت در دسترس است، ایده آل است.

ساختار کم ارتفاع به مهندسان اجازه می دهد تا راکتور را بدون افزایش ابعاد کابینت نصب کنند و آن را برای طراحی تجهیزات حساس به فضا مناسب می کند.

2. سیستم های کابینت درایو پشته ای چند لایه

در مجموعه‌های کابینت VFD چند لایه، هر بخش درایو به دلیل چیدمان قطعات انباشته، فاصله عمودی محدودی دارد.

ساختار افقی به جلوگیری از تداخل با لایه‌های بالایی و پایینی تجهیزات کمک می‌کند و در عین حال عملکرد جریان باس DC را ثابت نگه می‌دارد و آن را برای کابینت‌های درایو فشرده با تراکم قطعات بالا مناسب می‌کند.

3. سیستم های قدرت متحرک و سوار بر خودرو

مجموعه‌های ژنراتور متحرک، منابع تغذیه نصب‌شده روی خودرو و سیستم‌های محرک قابل حمل اغلب به محفظه‌های الکتریکی فشرده با محدودیت‌های ارتفاعی شدید نیاز دارند.

طراحی پروفیل تخت، نصب افقی را در داخل محفظه‌های با فاصله کم امکان‌پذیر می‌سازد و در عین حال عملکرد قابل اعتماد را تحت شرایط لرزش و کار متحرک حفظ می‌کند.

4. چیدمان کابینت VFD خطی باریک و بلند

برای اتاق‌های برق یا کابینت‌های کنترلی که در پیکربندی‌های خطی طولانی چیده شده‌اند، جایی که ارتفاع کابینت محدود است اما عمق داخلی در دسترس است، راکتور افقی راه‌حل نصب عملی را ارائه می‌کند.

ساختار مسطح آن امکان استفاده بهتر از فضای کف کابینت را فراهم می کند و چیدمان اجزای داخلی را ساده می کند.

5. کابینت های یکسو کننده فشرده برای سیستم های آبکاری و الکترولیز

تجهیزات آبکاری و الکترولیز معمولاً از کابینت های برق DC باریک استفاده می کنند که در آن فضای شینه و ارتفاع نصب محدود است.

راکتور افقی DC Link را می توان در یک پیکربندی مسطح برای تثبیت خروجی جریان DC در حالی که با طرح بندی کابینت یکسو کننده فشرده سازگار است، نصب کرد.

راکتور پیوند DC افقی در مقابل راکتور پیوند DC عمودی

قابلیت تولید و تضمین کیفیت

Dufew Electric در قطعات الکترونیکی قدرت سفارشی، از جمله راکتورهای DC Link، راکتورهای AC، مقاومت‌های ترمز، ترانسفورماتورها و راه‌حل‌های الکتریکی مرتبط تخصص دارد.

Dufew با تیم‌های مهندسی مجرب و فرآیندهای تولید کنترل‌شده، محصولات راکتور قابل اعتمادی را برای سیستم‌های VFD، اتوماسیون صنعتی و برنامه‌های تبدیل توان ارائه می‌کند.

قابلیت های تولید عبارتند از:

- پردازش هسته دقیق و ساخت سیم پیچ

- بهینه سازی ساختار شکاف هوای DC

- اشباع خلاء و درمان عایق

- تست عملکرد الکتریکی و قابلیت اطمینان

هر راکتور از طریق بازرسی های کلیدی مانند مقاومت عایق، مقاومت در برابر ولتاژ، اندوکتانس، افزایش دما و تست نویز تایید می شود.

Dufew Electric به طور مداوم سیستم مدیریت کیفیت و استانداردهای محصول خود را بهبود می بخشد. این شرکت گواهی مدیریت کیفیت ISO، گواهینامه CE، گزارش تست محصول و مستندات فنی را برای پشتیبانی از پروژه های مشتری جهانی ارائه می دهد.

Dufew تولید OEM، طراحی های سفارشی و پشتیبانی مهندسی را بر اساس الزامات برنامه خاص ارائه می دهد.

بسته بندی و تحویل

Dufew Electric از راه حل های بسته بندی حرفه ای برای محافظت از عملکرد راکتور در طول حمل و نقل بین المللی استفاده می کند.

اقدامات بسته بندی عبارتند از:

- محافظت در برابر رطوبت و عایق

- تثبیت تقویت شده برای جلوگیری از آسیب ضربه

- موارد چوبی استاندارد صادراتی برای راکتورهای بزرگ

- برچسب های محصول و اسناد فنی برای نصب آسان

هر واحد قبل از حمل بازرسی می شود و با مشخصات مورد نیاز، گزارش های آزمایشی و راه حل های بسته بندی سفارشی تحویل داده می شود.

Dufew از سفارشات دسته ای، پروژه های OEM و الزامات تحویل جهانی پشتیبانی می کند.
