ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.
در سیستم های VFD و تبدیل توان پرقدرت، مرحله یکسو کننده قبل از تامین بخش اینورتر، برق AC را به برق DC تبدیل می کند. در طی این فرآیند تبدیل، جریان باس DC ممکن است شامل اجزای موج دار باشد که ناشی از ویژگی های یکسوسازی، نوسان بار و عملیات احیا است.

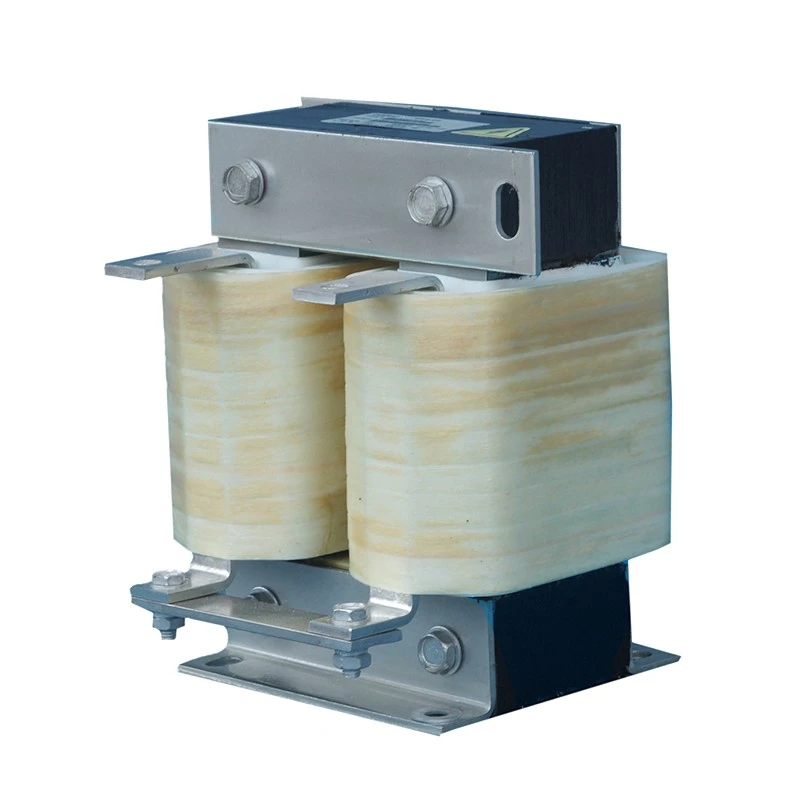

Dufew Electric DC Link Reactor به صورت سری بین بخش های یکسو کننده و اینورتر مدار باس DC نصب می شود. با ارائه ذخیره انرژی القایی، تغییرات جریان را صاف می کند، جریان جریان مستقیم DC را حفظ می کند و استرس الکتریکی خازن های DC و دستگاه های نیمه هادی قدرت را کاهش می دهد.
بر خلاف راکتورهای AC معمولی، به طور ویژه برای عملیات جریان مستقیم DC طراحی شده است. ساختار مغناطیسی شکاف هوا، مقاومت بایاس DC را بهبود میبخشد، خطر اشباع مغناطیسی را کاهش میدهد و عملکرد القایی پایدار را در طول عملیات صنعتی طولانی مدت حفظ میکند.
Dufew از هسته های فولادی سیلیکونی نورد سرد کم تلفات، سیستم های عایق کلاس F، فرآیندهای سیم پیچی دقیق و فناوری اشباع خلاء برای دستیابی به عملکرد حرارتی قابل اعتماد، استحکام عایق و پایداری مکانیکی استفاده می کند.
در طول تبدیل AC-DC، نوسانات ولتاژ از مرحله یکسو کننده می تواند جریان موج دار را وارد گذرگاه DC کند. راکتور شکل موج جریان DC را صاف میکند، اجزای ریپل را کاهش میدهد و پایداری ورودی اینورتر را بهبود میبخشد و در عین حال به کاهش استرس خازنهای باس DC کمک میکند. این به ویژه برای سیستم های درایو پرقدرت که به منبع انرژی DC پایدار نیاز دارند مفید است.
در کاربردهایی با بارهای نوسانی یا شرایط توان ناپایدار، ضربان بیش از حد جریان می تواند بر عملکرد اینورتر تأثیر بگذارد. با کاهش ناپیوستگی جریان و حفظ جریان یکسو کننده پیوسته تر، راکتور از سوئیچینگ اینورتر پایدار پشتیبانی می کند و به کاهش شرایط عملیاتی غیرعادی در طول عملیات دینامیکی کمک می کند.
جریان موج دار بالا می تواند پیری خازن DC را تسریع کند و تنش حرارتی را بر اجزای قدرت افزایش دهد. طراحی بهینه شده، ضربان جریان را محدود میکند و تنش موجی بر خازنها را کاهش میدهد و به بهبود قابلیت اطمینان اجزای باس DC و افزایش طول عمر سیستم کلی درایو کمک میکند.
با صاف کردن مشخصات جریان DC، راکتور می تواند عملکرد الکتریکی سیستم مبدل را بهبود بخشد. کاهش اعوجاج جریان به استفاده بهتر از انرژی و بهبود سازگاری با سیستم های الکتریکی پرقدرت کمک می کند.
جریان مستقیم DC یک میدان مغناطیسی یک طرفه ایجاد می کند که می تواند باعث شود هسته های مغناطیسی معمولی به اشباع نزدیک شوند. Dufew ساختار هسته شکاف هوا را برای کاهش خطر اشباع DC در حالی که اندوکتانس پایدار و عملکرد صاف کردن جریان موثر حفظ می کند، اتخاذ می کند. این طرح از عملکرد قابل اعتماد تحت بارهای DC مداوم پشتیبانی می کند.
ساختار سیم پیچ برای عملکرد DC با جریان بالا بهینه شده است و به کاهش افت مقاومت DC و افزایش دما کمک می کند و در عین حال عملکرد الکتریکی پایدار و مدیریت حرارت کارآمد را حفظ می کند. برای کاربردهای جریان بالا، ساختارهای سیم پیچ فویل نیز می توانند برای کاهش اندازه کلی و بهبود اتلاف گرما ارائه شوند.
فرآیند اشباع خلاء سیستم عایق را تقویت می کند و مقاومت در برابر رطوبت، استحکام مکانیکی و مقاومت در برابر لرزش را بهبود می بخشد. همراه با طراحی ساختاری بهینه، از عملکرد طولانی مدت قابل اعتماد پشتیبانی می کند و در عین حال ارتعاشات الکترومغناطیسی پایین و سطوح نویز ≤65dB را تحت شرایط تست استاندارد حفظ می کند.
| کاربرد | مزیت اصلی |
|---|---|
| درایوهای فرکانس متغیر | بهبود پایداری باس DC |
| سیستم های سروو درایو | تاثیر جریان ریپل را کاهش دهید |
| آسانسورها | بهبود قابلیت اطمینان درایو |
| جرثقیل بندری | پشتیبانی از تغییرات بار مکرر |
| کارخانه های نورد | افزایش پایداری عملکرد با قدرت بالا |
| ماشین های قالب گیری تزریقی | تبدیل توان پایدار را حفظ کنید |
| تجهیزات تست صنعتی | بهبود قوام الکتریکی |
| سیستم های اتوماسیون | از اجزای باس DC محافظت کنید |
رآکتور DC Link زمانی توصیه می شود که:
| شرایط کاربرد | سود مورد انتظار |
|---|---|
| سیستم های VFD با قدرت بالا | کاهش نوسان باس DC |
| بانک های خازن DC بزرگ | تنش جریان ریپل را کاهش دهید |
| شتاب/کاهش مکرر | بهبود پایداری عملیاتی |
| بارهای صنعتی سنگین | تنش الکتریکی اجزا را کاهش دهید |
| برنامه های احیا کننده | بهبود عملکرد مدار DC |
| عملکرد طولانی مدت مداوم | افزایش قابلیت اطمینان سیستم |
| پارامتر | مشخصات |
|---|---|
| نوع محصول | راکتور DC Link / DC Bus Reactor |
| موقعیت نصب | باس DC بین یکسو کننده و اینورتر |
| ولتاژ نامی | 220 VAC / 380 VAC / 690 VAC / 1140 VAC |
| جریان رتبه بندی شده | 5A -- 3800A |
| افت ولتاژ | 0.5٪ / 1٪ / 2٪ / 4٪ |
| محدوده فرکانس | 50 هرتز / 60 هرتز / سفارشی تا 500 هرتز |
| اندوکتانس | با توجه به نیاز سیستم سفارشی شده است |
| قابلیت اضافه بار | جریان نامی 1.5 × به مدت 60 ثانیه |
| قدرت دی الکتریک | 3000 VAC / 50 هرتز / 5 میلی آمپر / 1 دقیقه |
| مقاومت عایق | ≥100MΩ (1000VDC) |
| درجه حفاظت | IP00 / IP20 |
| کلاس عایق | کلاس F (155 ℃) |
| درجه ضد شعله | UL94V-2 |
| سطح نویز | ≤65dB |
| عمر خدمات | ≥15 سال |
| استانداردها | IEC289 / GB10229 / JB9644 |
مثال: CDL-600-0600-EIDA
| کد | توضیحات |
|---|---|
| CDL | سری راکتورهای DC |
| 600 | سطح ولتاژ |
| 0600 | جریان دارای امتیاز 600A |
| EI | ساختار هسته |
| D/W | ساختار نصب |
| تهویه مطبوع | مواد سیم پیچ |
| مقایسه | راکتور DC Link | راکتور AC |
|---|---|---|
| موقعیت نصب | باس DC بین یکسو کننده و اینورتر | سمت ورودی AC یا خروجی موتور |
| عملکرد اصلی | جریان DC را صاف کنید و ریپل را کاهش دهید | هارمونیک AC و تنش ولتاژ را کاهش دهید |
| طراحی مغناطیسی | ساختار شکاف هوا مقاوم در برابر تعصب DC | طراحی شار مغناطیسی متناوب |
| برنامه اصلی | تثبیت باس DC | کیفیت قدرت و حفاظت از موتور |
Dufew Electric در تولید قطعات الکترونیک قدرت از جمله راکتورها، مقاومت های ترمز، ترانسفورماتورها و راه حل های الکتریکی سفارشی تخصص دارد.
فرآیند تولید Dufew شامل پردازش هسته مغناطیسی، سیم پیچی دقیق، اشباع خلاء، پخت در دمای بالا و تست عملکرد الکتریکی است. هر مرحله برای حفظ ویژگی های الکتریکی ثابت و کیفیت محصول قابل اعتماد کنترل می شود.
بازرسی کیفیت مقاومت عایق، مقاومت در برابر ولتاژ، اندوکتانس، افزایش دما و ظاهر را پوشش می دهد. این آزمایشها عملکرد الکتریکی راکتور، قابلیت اطمینان عایق، ویژگیهای حرارتی و کیفیت کلی ساخت را تأیید میکنند.
برای نیازهای مختلف پروژه، Dufew تولید OEM و طراحی الکتریکی سفارشی را همراه با مشاوره مهندسی و پشتیبانی اسناد فنی ارائه می دهد. این اجازه می دهد تا محصول با پارامترهای الکتریکی خاص، شرایط نصب و کاربردهای سیستم سازگار شود.
یک راکتور پیوند DC در مدار باس DC بین بخشهای یکسو کننده و اینورتر یک سیستم VFD یا تبدیل توان نصب شده است. این به صاف کردن نوسانات جریان DC، کاهش اجزای موج دار و بهبود پایداری باس DC کمک می کند.
تفاوت اصلی مدار کاربرد است. یک راکتور AC در مدارهای AC برای کاهش هارمونیک ها، محدود کردن تاثیر جریان و بهبود کیفیت توان استفاده می شود. این محصول برای کاربردهای باس DC برای صاف کردن موج جریان و محافظت از اجزای سمت DC طراحی شده است.
جریان DC پیوسته می تواند بایاس مغناطیسی در هسته ایجاد کند. ساختار شکاف هوا به جلوگیری از اشباع مغناطیسی، حفظ اندوکتانس پایدار و اطمینان از عملکرد قابل اعتماد در شرایط DC کمک می کند.
بله. Dufew راه حل های سفارشی از جمله رتبه بندی ولتاژ، ظرفیت جریان، مقدار اندوکتانس، مواد سیم پیچ، ساختار نصب و ابعاد مکانیکی را با توجه به نیازهای مختلف سیستم ارائه می دهد.
