ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

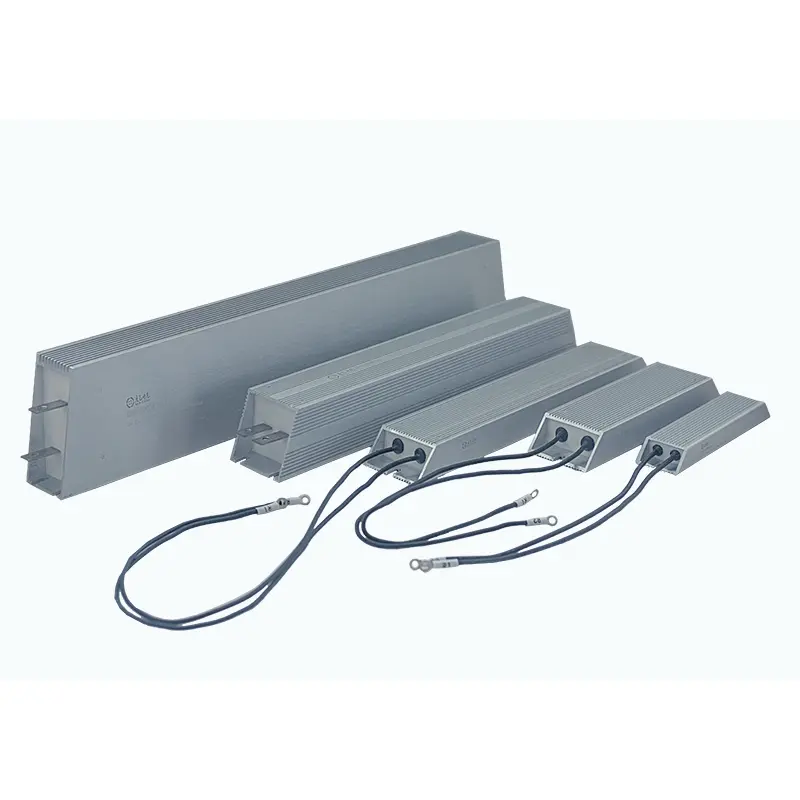

مقاومت روکش آلومینیومی فوق نازک DUFEW برای کاربردهای صنعتی که فضای نصب محدود است اما اتلاف توان قابل اعتماد ضروری است طراحی شده است. با داشتن محفظه آلومینیومی بسیار باریک و ساختار کاملاً محصور، اتلاف گرمای کارآمد، حفاظت محیطی عالی و عملکرد پایدار را برای ترمزهای پویا، درایوهای سروو، VFD ها، بانک های بار و سیستم های کنترل قدرت ارائه می دهد.
این مقاومت در رتبه های قدرت از 50 وات تا 6 کیلو وات، مقادیر مقاومت از 0.01Ω تا 120 کیلو وات و ولتاژهای کاری تا 1200 ولت موجود است، این مقاومت از سفارشی سازی OEM و ODM برای برآوردن نیازهای مختلف صنعتی پشتیبانی می کند.
این مقاومت با سیم نیکل-کروم (Ni-Cr) یا کانستانتان که توسط لایه های میکا عایق شده و به طور کامل در داخل یک محفظه آلیاژ آلومینیوم با استفاده از یک ترکیب گلدان مقاوم در برابر شعله و عایق بالا محصور شده است، ساخته می شود. این ساختار محصور شده انتقال حرارت را بهبود می بخشد و در عین حال از عنصر مقاومت در برابر گرد و غبار، رطوبت، اکسیداسیون و لرزش محافظت می کند.
پروفیل بسیار نازک آن، با حداقل ضخامت تنها 6--8 میلی متر، امکان نصب مستقیم در تجهیزات الکتریکی فشرده را فراهم می کند که در آن مقاومت های معمولی آلومینیومی قرار نمی گیرند. چندین سبک ترمینال، گزینههای نصب، و مشخصات الکتریکی برای نیازهای کاربردی مختلف در دسترس هستند.
| کد مدل | توضیحات |
|---|---|
| ماشین | مقاومت بسیار نازک با روکش آلومینیومی |
| 1500 وات | قدرت امتیازی |
| 27R | مقاومت درجه بندی شده |
| J | تحمل مقاومت (J=±5٪، K=±10٪، H=±3٪) |
| پارامتر | مشخصات |
|---|---|
| محدوده قدرت | 50 وات - 6 کیلو وات |
| ولتاژ عملیاتی | ≤1200 ولت |
| محدوده مقاومت | 0.01Ω--120kΩ |
| تحمل مقاومت | ± 3٪ / ± 5٪ / ± 10٪ |
| رتبه حفاظتی | IP00 |
| ضریب دما (TCR) | ≤300 ppm/°C |
| رتبه بندی بازدارنده شعله | UL 94V-2 |
| استاندارد | GB/T 5792 |
انتخاب مقاومت قدرت مناسب چیزی بیشتر از انتخاب درجه بندی مقاومت و توان است. DUFEW بر ارائه عملکرد حرارتی قابل اعتماد، کیفیت تولید ثابت و سفارشی سازی انعطاف پذیر برای کاربردهای صنعتی در سراسر جهان تمرکز دارد.
محفظه آلومینیومی بسیار نازک، با حداقل ضخامت تنها 6--8 میلی متر، امکان نصب چندین واحد در کنار هم را فراهم می کند و آن را برای کابینت های کنترل فشرده، درایوهای سروو و سیستم های VFD ایده آل می کند.
هر مقاومتی با استفاده از سیم پیچ سیم مقاومتی دقیق، مواد عایق با کیفیت بالا، فرآیندهای تولید خودکار و بازرسی دقیق کیفیت برای اطمینان از عملکرد الکتریکی ثابت و عمر طولانی تولید میشود.
DUFEW از مقادیر مقاومت سفارشی، رتبهبندیهای توان، ابعاد بدنه، تنظیمات ترمینال، گزینههای سیم سرب، سازههای نصب و طرحهای با اندوکتانس پایین بر اساس نقشههای مشتری یا مشخصات فنی پشتیبانی میکند.
DUFEW با سال ها تجربه در تولید مقاومت های برق صنعتی، راه حل های قابل اعتمادی را برای تولید کنندگان تجهیزات اتوماسیون، یکپارچه سازان سیستم، توزیع کنندگان و مشتریان OEM در سراسر جهان ارائه می دهد.
محفظه فشرده آلیاژ آلومینیوم تنها 6 تا 8 میلی متر ضخامت دارد که به حداکثر رساندن فضای نصب در داخل کابینت های الکتریکی و تجهیزات صنعتی فشرده کمک می کند.
یک ترکیب گلدان مقاوم در برابر شعله با عایق بالا، عنصر مقاومت را کاملاً آب بندی می کند و مقاومت عالی در برابر گرد و غبار، رطوبت، لرزش و اکسیداسیون ایجاد می کند.
محفظه آلومینیومی و مواد پرکننده رسانای حرارتی به سرعت گرما را به سطح نصب یا سینک حرارتی منتقل میکند و راندمان خنککننده و چگالی توان را بهبود میبخشد.
این مقاومت که با اتصالات ترمینال یا سیم سرب موجود است، می تواند از نظر مقدار مقاومت، رتبه قدرت، ابعاد و سبک نصب برای کاربردهای مختلف سفارشی شود.
با پروفیلی به نازکی 6 تا 8 میلیمتر، مقاومت به راحتی در کابینتهای کنترل فشرده، سیستمهای سروو و VFD قرار میگیرد و امکان نصب تراکم بالاتر را بدون کاهش عملکرد فراهم میکند.
محفظه آلومینیومی مهر و موم شده و ترکیب گلدان ضد شعله به طور موثر از عنصر مقاومت داخلی در برابر گرد و غبار، رطوبت، اکسیداسیون و لرزش محافظت می کند و قابلیت اطمینان طولانی مدت را بهبود می بخشد.
محفظه آلومینیومی به عنوان یک هیت سینک کارآمد عمل می کند و به سرعت گرما را از عنصر مقاومت خارج می کند. هنگامی که روی یک صفحه فلزی یا سینک حرارتی خارجی نصب می شود، عملکرد حرارتی بیشتر افزایش می یابد.
طراحی شده برای ارائه توان خروجی بالا در یک بسته فشرده، و آن را برای کاربردهایی که فضای نصب محدود است اما اتلاف انرژی قابل اطمینان مورد نیاز است، ایده آل می کند.
موجود از 0.01Ω تا 120 کیلو اهم، با تحمل مقاومت ± 3٪، ± 5٪، و ± 10٪، هر دو برنامه های ترمز با مقاومت کم و بار با مقاومت بالا را پوشش می دهد.
DUFEW خدمات OEM و ODM از جمله ابعاد سفارشی، مقادیر مقاومت، رتبهبندی توان، سبکهای ترمینال، سیمهای سرب، تنظیمات نصب و طرحهای با اندوکتانس پایین را ارائه میکند.
برخلاف مقاومتهای نوع باز معمولی، مقاومت با روکش آلومینیومی فوقالعاده نازک برای سیستمهای الکتریکی فشرده که نیاز به مدیریت حرارتی کارآمد و حفاظت از محیط زیست قابل اعتماد دارند، طراحی شده است.
ایده آل برای مدارهای ترمز احیا کننده در سیستم های سروو فشرده که فضای نصب محدود است.
برای ترمز دینامیکی، اتلاف انرژی و تثبیت ولتاژ در سیستم های اینورتر صنعتی استفاده می شود.
مناسب برای تجهیزات شارژ/دشارژ باتری، مدارهای پیش شارژ و کاربردهای اتلاف انرژی.
بارهای مقاومتی پایدار را برای منابع تغذیه، تست باتری، تجهیزات تست صنعتی و سیستم های بار الکترونیکی فراهم می کند.
به طور گسترده در کابینت های کنترل PLC، سیستم های اتوماسیون، روباتیک، تجهیزات CNC و تابلوهای کنترل الکتریکی فشرده استفاده می شود.
| مشخصه | شرایط آزمون | عملکرد |
|---|---|---|
| ولتاژ مقاومت دی الکتریک | 2500VAC / 50Hz / 60s | جریان نشتی ≤10mA |
| مقاومت عایق | 1000VDC | ≥100MΩ |
| اضافه بار کوتاه مدت | 10× قدرت نامی برای 5 ثانیه | بدون آسیب قابل مشاهده |
| بار عمر | عملکرد چرخه ای (10 ثانیه روشن / 90 ثانیه خاموش) | ＞9000 ساعت |
| مقاومت حرارتی مرطوب | 40°C ±2°C، 90--95% RH، 100h | ΔR ≤ ± (1%R + 0.05Ω) |
| دوچرخه سواری با دمای سریع | -55 درجه سانتی گراد / 55 درجه سانتی گراد / 155 درجه سانتی گراد، هر کدام 15 دقیقه، 5 چرخه | ΔR ≤ ± (2%R + 0.05Ω) |
| مقاومت در برابر حرارت | 350 درجه سانتیگراد / 2 ساعت | بدون آسیب یا تغییر رنگ قابل مشاهده |
| ضریب دما (TCR) | رتبه بندی شده در مقابل مقاومت اولیه | ＜300 ppm/°C |
| مقاومت در برابر شعله | 10× توان نامی برای 5 دقیقه | بدون احتراق |
| مشخصه | شرایط آزمون | عملکرد |
|---|---|---|
| قدرت ترمینال | 45N / 30 ثانیه | بدون شل شدن یا آسیب قابل مشاهده |
| مقاومت در برابر لرزش | 5--200Hz، 1g، 98m/s² | بدون آسیب ساختاری |
| مقاومت در برابر حرارت لحیم کاری | لحیم کاری 350±5 درجه سانتی گراد، 3 ثانیه | ΔR ≤ ± (1%R + 0.05Ω) |
| ظاهر | بازرسی بصری | بدون آسیب قابل مشاهده، علامت گذاری واضح |
| قابلیت لحیم کاری | لحیم کاری 5±235 درجه سانتی گراد، 5 ثانیه | پوشش لحیم کاری ≥95% |
| مورد مقایسه | مقاومت آلومینیومی فوق نازک DUFEW | مقاومت برق معمولی |
|---|---|---|
| طراحی مسکن | محفظه آلومینیومی بسیار نازک با گلدان کاملاً بسته | ساخت و ساز عمدتا باز یا نیمه بسته |
| فضای نصب | پروفیل باریک 6--8 میلی متری امکان نصب فشرده در کنار هم را فراهم می کند | مسکن بزرگتر به فضای نصب بیشتری نیاز دارد |
| حفاظت از محیط زیست | مقاومت بهتر در برابر گرد و غبار، رطوبت، لرزش و اکسیداسیون | حفاظت محیطی محدود برای شرایط سخت |
| اتلاف حرارت | محفظه آلومینیومی از نصب مستقیم شاسی یا هیت سینک برای خنک سازی بهتر پشتیبانی می کند | در درجه اول به خنک کننده هوای طبیعی متکی است |
| محدوده مقاومت | محدوده وسیع از 0.01Ω تا 120kΩ | معمولاً محدوده مقاومت محدود بسته به ساختار |
| کاربرد | تجهیزات صنعتی فشرده، VFD ها، سیستم های سروو، تجهیزات باتری و تست بار | کاربردهای اتلاف انرژی همه منظوره |
| سفارشی سازی | از ابعاد سفارشی، پایانهها، سیمهای سرب، رتبهبندی قدرت و مقادیر مقاومت پشتیبانی میکند | سفارشی سازی محدود |
A: مزیت اصلی آن ساختار فوق العاده نازک است، با ضخامت تنها 6--8 میلی متر. این طراحی جمع و جور، اتلاف انرژی کارآمد را فراهم می کند و در عین حال فضای نصب را کاهش می دهد، و آن را برای درایوهای سروو، سیستم های VFD، تجهیزات باتری و کابینت های کنترل صنعتی که فضا محدود است، مناسب می کند.
ج: بله. پایه آلومینیومی تخت امکان نصب مستقیم روی شاسی فلزی یا هیت سینک خارجی را می دهد. استفاده از گریس حرارتی بین سطوح تماس می تواند راندمان انتقال حرارت را بیشتر بهبود بخشد و از عملکرد عملکرد مداوم بالاتر پشتیبانی کند.
پاسخ: محفظه آلومینیومی کاملاً محصور همراه با گلدان عایق ضد شعله محافظت مؤثری در برابر گرد و غبار، رطوبت، لرزش و اکسیداسیون ایجاد می کند. در مقایسه با ساختارهای مقاومت باز، این طرح سازگاری محیطی بهتری را ارائه میدهد، در حالی که میتوان حفاظت محفظه اضافی را برای کاربردهای در فضای باز یا با حفاظت بالا اضافه کرد.
ج: بله. DUFEW سفارشی سازی OEM و ODM را بر اساس الزامات خاص الکتریکی، مکانیکی و نصب ارائه می دهد. گزینه های سفارشی شامل مقدار مقاومت، رتبه قدرت، ابعاد بدنه، پیکربندی ترمینال و سیم سرب، ساختار نصب، طراحی با اندوکتانس کم و سایر مشخصات ویژه است. مشتریان می توانند نقشه ها یا الزامات فنی را ارائه دهند و مهندسان DUFEW راه حل مناسبی را ارزیابی و توسعه خواهند داد.
A: آنها معمولاً در کاربردهایی که نیاز به اندازه فشرده و اتلاف گرمای قابل اعتماد دارند، از جمله سیستمهای درایو سروو، درایوهای فرکانس متغیر، مدارهای ترمز دینامیکی، تجهیزات شارژ و تخلیه باتری، سیستمهای اتوماسیون صنعتی، منابع تغذیه، سیستمهای بار الکترونیکی و تجهیزات انرژی تجدیدپذیر استفاده میشوند.
DUFEW خدمات تولید OEM و ODM را برای کاربردهای مقاومت برق صنعتی، پشتیبانی از تولیدکنندگان تجهیزات، توزیعکنندگان و یکپارچهکنندههای سیستم با راهحلهای سفارشیسازی شده ارائه میکند که عملکرد الکتریکی، ساختار مکانیکی و الزامات نصب را پوشش میدهد.
قابلیتهای سفارشیسازی شامل رتبهبندی توان از 50 وات تا 6 کیلو وات، مقادیر مقاومت از 0.01Ω تا 120 کیلووات، ابعاد بدنه، پیکربندی سیمهای ترمینال و سرب، سازههای نصب، طرحهای اندوکتانس پایین، برچسبهای سفارشی، آرمها، و تغییرات خاص برنامه است.
هر محصول سفارشی از طریق ارزیابی مهندسی و کنترل تولید برای اطمینان از عملکرد حرارتی قابل اعتماد، پایداری الکتریکی و عملکرد طولانی مدت در محیطهای صنعتی توسعه مییابد.
انتخاب مقاومت صحیح به حداکثر رساندن قابلیت اطمینان و عمر مفید سیستم کمک می کند. هنگام انتخاب مدل، عوامل زیر را در نظر بگیرید:
| مورد انتخابی | توصیه |
|---|---|
| رتبه بندی قدرت | بر اساس چرخه کار مداوم یا متناوب با حاشیه ایمنی کافی انتخاب کنید. |
| ارزش مقاومتی | الزامات اینورتر، درایو سروو یا مدار الکتریکی را مطابقت دهید. |
| ولتاژ عملیاتی | اطمینان حاصل کنید که حداکثر ولتاژ کاری از مشخصات محصول تجاوز نمی کند. |
| روش خنک کننده | برای کاربردهای با قدرت بالاتر، مقاومت را روی یک صفحه فلزی یا هیت سینک نصب کنید. |
| فضای نصب | ابعاد را بر اساس کابینت یا فضای تجهیزات موجود انتخاب کنید. |
| نوع اتصال | با توجه به الزامات نصب، بین پیکربندی ترمینال یا سیم سرب انتخاب کنید. |
اگر مطمئن نیستید که کدام مدل برای برنامه شما مناسب تر است، تیم مهندسی DUFEW می تواند مناسب ترین راه حل را بر اساس شرایط عملیاتی شما توصیه کند.
- تولید کننده حرفه ای مقاومت های صنعتی قدرت و راه حل های ترمز
- کیفیت محصول پایدار با تولید دقیق و کنترل کیفیت
- خدمات OEM و ODM انعطاف پذیر برای تولید کنندگان تجهیزات جهانی
- پاسخ سریع برای پشتیبانی فنی و ارزیابی پروژه
- تحویل قابل اعتماد برای محصولات استاندارد و سفارشی
- مجموعه کامل محصولات با پوشش سیمی، راه راه، لوله ای، محفظه آلومینیومی، ترمز و مقاومت های قدرت سفارشی
به دنبال یک تامین کننده قابل اعتماد با پوشش آلومینیومی فوق نازک مقاومت هستید؟
DUFEW محصولات استاندارد و راه حل های سفارشی شده را برای اتوماسیون صنعتی، انرژی های تجدیدپذیر، درایوهای موتور، تجهیزات تست و الکترونیک قدرت ارائه می دهد.
امروز با تیم مهندسی ما تماس بگیرید:
- توصیه های محصول
- مشاوره فنی
- پشتیبانی OEM و ODM
- درخواست های نمونه
- نقل قول های رقابتی
DUFEW -- تولید کننده مقاومت صنعتی مورد اعتماد شما در چین.
