ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

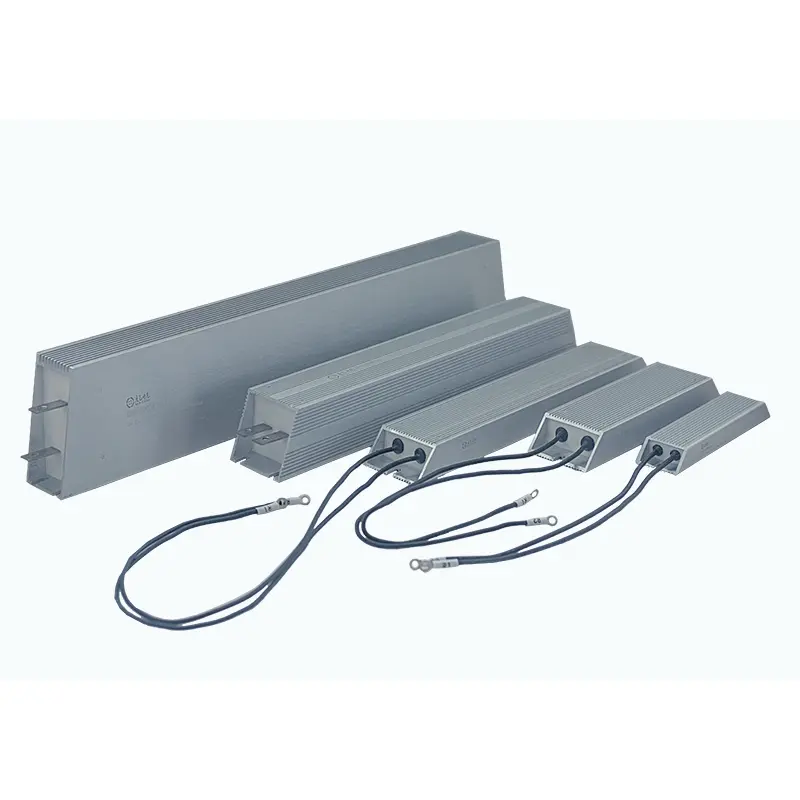

مقاومت روکش آلومینیومی غیر القایی DUFEW به ویژه برای مدارهای سوئیچینگ با سرعت بالا، سیستم های قدرت پالسی، کاربردهای اینورتر و تجهیزات الکترونیکی دقیق که در آن مقاومت های سیمی معمولی ممکن است از اثرات القایی انگلی رنج ببرند، طراحی شده است.
برخلاف مقاومتهای قدرت استاندارد که راکتانس القایی اضافی را در طول تغییرات سریع جریان ایجاد میکنند، DUFEW از یک ساختار سیمپیچ دو رشتهای پیشرفته Ayrton-Perry برای به حداقل رساندن جفت میدان مغناطیسی و دستیابی به عملکرد اندوکتانس بسیار کم استفاده میکند.
با بهبود پاسخ جریان و کاهش تداخل سوئیچینگ، این مقاومت به محافظت از اجزای حساس قدرت، بهبود پایداری شکل موج و افزایش قابلیت اطمینان سیستمهای الکترونیکی فرکانس بالا کمک میکند.
DUFEW که از 50 وات تا 6 کیلو وات، با مقادیر مقاومت از 0.01 Ω تا 120 کیلو وات در دسترس است، راه حل های مقاومتی با اندوکتانس پایین سفارشی را برای تولید کنندگان الکترونیک قدرت، تامین کنندگان اینورتر، شرکت های اتوماسیون و سازندگان تجهیزات صنعتی ارائه می دهد.
در الکترونیک قدرت مدرن، فرکانس سوئیچینگ همچنان افزایش مییابد در حالی که قطعات نسبت به نویزهای الکتریکی و نوسانات ولتاژ حساستر میشوند.
یک مقاومت معمولی ممکن است اندوکتانس ناخواسته ای را در طول انتقال سریع جریان ایجاد کند که باعث می شود:
- بیش از حد ولتاژ
- اعوجاج شکل موج فعلی
- تداخل EMI
- تنش نیمه هادی
- کنترل ناپایداری سیستم
مقاومت روکش آلومینیومی غیر القایی DUFEW برای حفظ عملکرد الکتریکی پایدار در شرایط فعلی با تغییر سریع توسعه یافته است.
| ویژگی عملکرد | ارزش مهندسی |
|---|---|
| طراحی سیم پیچ با اندوکتانس فوق العاده کم | اثرات القایی ناخواسته را در هنگام سوئیچینگ با سرعت بالا به حداقل می رساند |
| سیم پیچ دو رشته ای آیرتون پری | میدان های مغناطیسی ایجاد شده توسط جریان جریان را لغو می کند |
| پاسخ الکتریکی سریع | عملکرد مدار گذرا را بهبود می بخشد |
| قابلیت بارگذاری پالس پایدار | چرخه های شارژ و دشارژ مکرر را کنترل می کند |
| تداخل الکترومغناطیسی کم | نویز موثر بر مدارهای حساس را کاهش می دهد |
| ساختار مدیریت حرارتی آلومینیومی | عملکرد قابل اعتماد را در شرایط قدرت بالا حفظ می کند |
ساختار سیم پیچ داخلی عامل کلیدی است که مقاومت های با اندوکتانس پایین را از طرح های سیم پیچ معمولی متمایز می کند. DUFEW از اصل سیمپیچ دو رشتهای Ayrton-Perry استفاده میکند، با استفاده از دو سیم مقاومتی که در جهات مخالف هم پیچیده شدهاند تا میدانهای مغناطیسی ایجاد شده در جریان جریان را کاهش دهند.
این ساختار با اجازه دادن به میدان های مغناطیسی دو سیم پیچ تا حدی یکدیگر را خنثی می کند، این ساختار به طور قابل توجهی شار مغناطیسی خالص را کاهش می دهد و اندوکتانس انگلی را به حداقل می رساند و پاسخ الکتریکی سریع تر و عملکرد بهبود یافته را در کاربردهای سوئیچینگ با سرعت بالا ممکن می سازد.
سیستم های سوئیچینگ فرکانس بالا اغلب تغییرات جریان سریع را تجربه می کنند، جایی که اندوکتانس انگلی می تواند ولتاژهای ناخواسته ایجاد کند و بر پایداری مدار تأثیر بگذارد. مقاومتهای القایی پایین DUFEW برای مدیریت موثر انرژی گذرا، سرکوب پیکهای سوئیچینگ، بهبود پایداری شکل موج و کاهش تنش بر روی اجزای نیمهرسانای حساس طراحی شدهاند.
آنها به ویژه برای موارد زیر مناسب هستند:
- مدارهای اینورتر IGBT
- سیستم های سوئیچینگ ماسفت
- مبدل های برق PWM
- بارهای الکترونیکی با فرکانس بالا
در طول عملیات ترمز احیا کننده یا پویا، انرژی اضافی باید به سرعت تخلیه شود تا پایداری سیستم حفظ شود. ساختار اندوکتانس پایین واکنش ترمز را بهبود می بخشد، تداخل سوئیچینگ را کاهش می دهد و به محافظت از ماژول های قدرت اینورتر در برابر استرس الکتریکی گذرا کمک می کند.
در سیستم های منبع تغذیه با فرکانس بالا، اندوکتانس انگلی می تواند بر شکل موج سوئیچینگ و راندمان کلی تأثیر بگذارد. مقاومتهای القایی پایین DUFEW ویژگیهای پاسخ سریع را برای کاربردهایی مانند مدارهای اسنابر، مدارهای محدودکننده جریان و مدارهای جذب پالس ارائه میکنند.
برای سیستم های تست الکترونیکی، ویژگی های پاسخ اجزای مقاومت مستقیماً بر دقت اندازه گیری تأثیر می گذارد. طراحی بهینه شده با اندوکتانس پایین به دستیابی به پاسخ پالس دقیق تر، کاهش اعوجاج سیگنال و بهبود تکرارپذیری تست کمک می کند.
| ساختار | تابع |
|---|---|
| سیم مقاومت آلیاژی | ویژگی های مقاومت پایدار را ارائه می دهد |
| سیم پیچ دو رشته ای متقارن | کوپلینگ مغناطیسی را کاهش می دهد |
| لایه عایق میکا | لایه های سیم پیچ را جدا می کند و پایداری را بهبود می بخشد |
| پرکننده حرارتی کوارتز | رسانایی گرما را افزایش می دهد |
| محفظه آلومینیومی | حفاظت مکانیکی و مدیریت حرارتی را فراهم می کند |
| پارامتر | مشخصات |
|---|---|
| نوع محصول | مقاومت پوشش آلومینیومی غیر القایی |
| ویژگی اصلی | عملکرد اندوکتانس پایین |
| فناوری سیم پیچ | سیمپیچ بیفیلار آیرتون-پری |
| محدوده قدرت | 50 وات -- 6 کیلو وات |
| محدوده مقاومت | 0.01 Ω -- 120 کیلو اهم |
| ولتاژ عملیاتی | ≤1200 ولت |
| تحمل مقاومت | 3±٪، 5±٪، ±10٪ |
| ضریب دما | ≤300 ppm/℃ |
| مصالح مسکن | آلیاژ آلومینیوم |
| مواد عایق | ترکیب مقاوم در برابر شعله در دمای بالا |
| قدرت دی الکتریک | 2500VAC / 60s |
| مقاومت عایق | ≥100MΩ |
| استاندارد | GB-5792 |
| مورد مقایسه | مقاومت روکش آلومینیومی غیر القایی DUFEW | مقاومت سیمی معمولی |
|---|---|---|
| پاسخ فعلی | برای تغییرات سریع جریان طراحی شده است | محدود شده توسط اندوکتانس انگلی |
| اثر مغناطیسی | میدان های مغناطیسی متضاد یکدیگر را خنثی می کنند | میدان های مغناطیسی انباشته می شوند |
| عملکرد سوئیچینگ | مناسب برای مدارهای فرکانس بالا | به طور عمده برای برنامه های فرکانس پایین مناسب است |
| کنترل EMI | کاهش خطر تداخل الکترومغناطیسی | تولید نویز بالاتر |
| حفاظت نیمه هادی | به کاهش نوسانات ولتاژ کمک می کند | ممکن است استرس گذرا را افزایش دهد |
| صنعت | استفاده معمولی |
|---|---|
| الکترونیک قدرت | جذب انرژی با فرکانس بالا |
| سیستم های شارژ EV | مدارهای حفاظتی سوئیچینگ |
| اینورترهای خورشیدی | تخلیه انرژی DC |
| سیستم های قدرت بادی | حفاظت از مبدل |
| درایوهای سروو | ترمز دینامیک |
| اتوماسیون صنعتی | سیستم های کنترل سرعت بالا |
| تجهیزات آزمایشگاهی | تست دقیق پالس |
DUFEW از توسعه مقاومت غیر القایی سفارشی با توجه به الزامات برنامه پشتیبانی می کند.
سفارشی سازی موجود:
| مورد سفارشی | گزینه ها |
|---|---|
| ارزش مقاومتی | 0.01Ω-120kΩ |
| رتبه بندی قدرت | 50W-6KW |
| نیاز اندوکتانسی | طراحی سفارشی با اندوکتانس کم |
| ابعاد | مسکن استاندارد یا ویژه |
| پایانه ها | پایانه های ضد زنگ یا سیم های با دمای بالا |
| پارامترهای الکتریکی | مطابق با الزامات مدار سفارشی شده است |
زیرا تغییرات سریع جریان می تواند اندوکتانس انگلی در مقاومت های معمولی ایجاد کند و باعث افزایش ولتاژ و نویز الکتریکی شود. مقاومت های غیر القایی این اثرات را به حداقل می رساند و پایداری مدار را بهبود می بخشد.
تفاوت اصلی در تکنولوژی سیم پیچ داخلی است. DUFEW از سیمپیچ دو رشتهای Ayrton-Perry برای کاهش برهمکنش میدان مغناطیسی استفاده میکند، در حالی که مقاومتهای استاندارد معمولاً از سیمپیچ یک جهته معمولی استفاده میکنند.
بله. آنها معمولاً در مدارهای ترمز اینورتر، مدارهای جذب پالس و سیستم های الکترونیکی قدرت که نیاز به پاسخ سریع دارند استفاده می شوند.
بله. DUFEW سفارشی سازی OEM را برای مقدار مقاومت، رتبه قدرت، ابعاد مکانیکی، پایانه ها و الزامات اندوکتانس پایین ارائه می دهد.
