ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

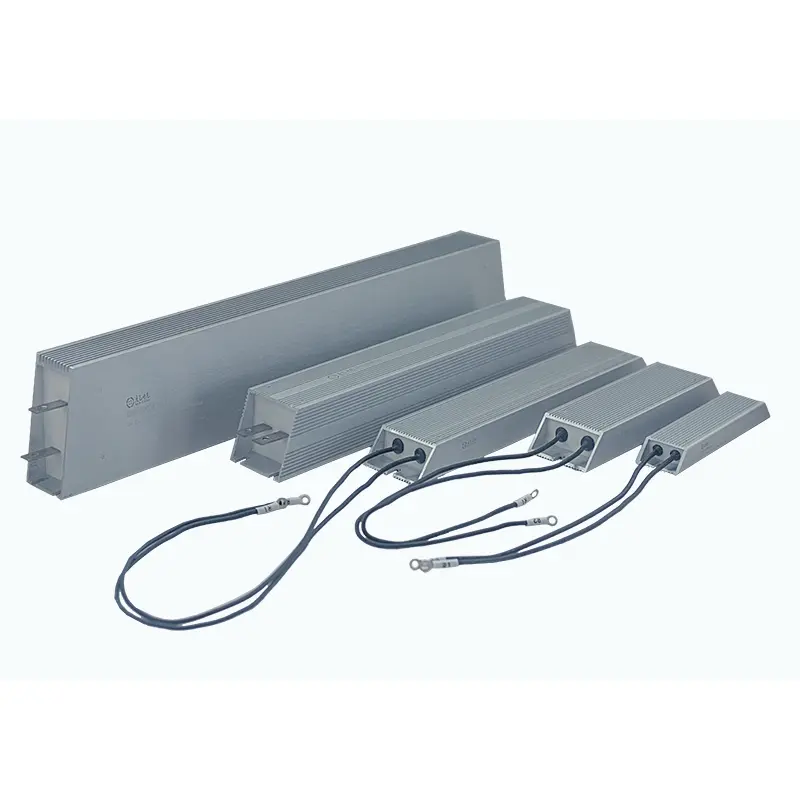

سیستم های قدرت صنعتی اغلب تحت بارهای سنگین، ترمزهای مکرر، لرزش و دماهای بالا کار می کنند. برای اطمینان از عملکرد قابل اعتماد در این محیطهای سخت، مقاومت روکش آلومینیوم ذوزنقهای DUFEW یک محفظه آلومینیومی ناهموار را با ساختار حرارتی داخلی بهینهای ترکیب میکند که به طور موثر گرما را منتقل میکند و در عین حال از عنصر مقاومت در برابر گرد و غبار، رطوبت، لرزش و ضربههای مکانیکی محافظت میکند.
عنصر مقاومت با استفاده از سیم نیکل-کروم (Ni-Cr) یا سیم آلیاژ Constantan که بر روی یک هسته عایق با دمای بالا نصب شده است، ساخته می شود. پس از عایق کاری الکتریکی با ورق های میکا، مجموعه به طور کامل در داخل محفظه آلومینیومی ذوزنقه ای شکل با استفاده از مخلوط فرموله شده ویژه ای از ماسه کوارتز با خلوص بالا و رزین با دمای بالا محصور می شود. این ساختار یک مسیر هدایت حرارتی کارآمد ایجاد می کند و به سرعت گرمای داخلی را به پره های خنک کننده خارجی منتقل می کند و در عین حال از مقاومت در برابر اکسیداسیون و آلودگی محیطی محافظت می کند.
این مقاومت که برای اتوماسیون صنعتی و تجهیزات سنگین طراحی شده است، از اتصالات ترمینال فولاد ضد زنگ و سیم سربی با دمای بالا پشتیبانی میکند و امکان نصب انعطافپذیر در سیستمهای ترمز VFD، درایوهای سروو، کابینتهای کنترل موتور، بانکهای بار، تجهیزات انرژیهای تجدیدپذیر و سیستمهای توزیع برق صنعتی را فراهم میکند.
بر خلاف مقاومت های آلومینیومی مستطیلی معمولی، محفظه ذوزنقه ای به طور خاص برای بهبود راندمان خنک کننده و پایداری مکانیکی در محیط های صنعتی طراحی شده است.
پروفیل ذوزنقه ای سطح خنک کننده خارجی را افزایش می دهد و به گرما اجازه می دهد تا به طور موثرتری از طریق همرفت طبیعی پراکنده شود و عملکرد عملیاتی مداوم را بهبود بخشد.
عنصر مقاومت در داخل محفظه آلومینیومی کاملاً مهر و موم شده است و مقاومت عالی در برابر گرد و غبار، رطوبت، لرزش و اکسیداسیون را ارائه می دهد و در عین حال عمر مفید محصول را افزایش می دهد.
پایه نصب گسترده تر، پشتیبانی مکانیکی قوی تری را ارائه می دهد، حرکت را تحت ارتعاش مداوم کاهش می دهد و مقاومت را برای جرثقیل، آسانسور، ماشین ابزار و سایر تجهیزات سنگین مناسب می کند.
پر کردن شن کوارتز گرما را بسیار سریعتر از هوا منتقل می کند و به گرمای داخلی اجازه می دهد تا برای بهبود عملکرد خنک کننده سریع به محفظه آلومینیومی برسد. در مواقعی که نیاز به اتلاف مداوم توان بیشتر باشد، می توان هیت سینک های اضافی را نصب کرد.
- محفظه ذوزنقه ای بهینه شده - سطح خنک کننده بزرگتر اتلاف حرارت طبیعی را در مقایسه با مقاومت های آلومینیومی مستطیلی معمولی بهبود می بخشد.
- ساختار کاملاً گلدانی - کپسولاسیون کامل در برابر گرد و غبار، رطوبت، لرزش، اکسیداسیون و شوک مکانیکی محافظت می کند.
- رسانایی حرارتی عالی - پر کردن شن کوارتز به سرعت گرمای داخلی را به محفظه آلومینیومی منتقل می کند و از چگالی توان بالاتر پشتیبانی می کند.
- محدوده مقاومت گسترده - موجود از 0.01Ω تا 120kΩ با تحمل مقاومت 3±%، ±5% و ±10%.
- استحکام مکانیکی قابل اعتماد - پایه آلومینیومی عریض، نصب ایمن را برای تجهیزاتی که تحت ارتعاش مداوم کار می کنند، تضمین می کند.
- گزینه های اتصال انعطاف پذیر - با پایانه های فولادی ضد زنگ یا سیم های سربی با دمای بالا برای نیازهای مختلف نصب موجود است.
- ساخت سفارشی در دسترس - درجه قدرت، مقدار مقاومت، ابعاد، پایانه ها و تنظیمات نصب را می توان برای پروژه های OEM سفارشی کرد.
مقاومت روکش آلومینیوم ذوزنقه ای برای سیستم های صنعتی که به اتلاف توان قابل اعتماد، استحکام مکانیکی بالا و پایداری طولانی مدت نیاز دارند، مناسب است.
درایوهای فرکانس متغیر (VFD)، درایوهای سروو، مدارهای ترمز موتور و سیستمهای اتلاف انرژی احیاکننده.
جرثقیل ها، آسانسورها، کارخانه های نورد، ماشین آلات معدن، کمپرسورها و سایر تجهیزاتی که تحت شرایط لرزش و ترمز مکرر کار می کنند.
بانک های بار، تست منبع تغذیه، سیستم های تخلیه باتری، شبیه سازی بار دینامیک و میزهای تست صنعتی.
تجهیزات ذخیرهسازی انرژی، اینورترهای فتوولتائیک، مبدلهای برق بادی، تجهیزات شارژ و سیستمهای تبدیل نیرو.
کابینت های الکتریکی، تجهیزات توزیع، سیستم های اتوماسیون و ماشین آلات OEM که به مقاومت های قدرت فشرده، مهر و موم شده و با قابلیت اطمینان بالا نیاز دارند.
نصب مناسب برای دستیابی به عملکرد حرارتی بهینه و عمر طولانی ضروری است.
قبل از نصب، اطمینان حاصل کنید که مقدار مقاومت، درجه قدرت، ولتاژ عملیاتی و ابعاد مطابق با الزامات تجهیزات است.
بررسی کنید که محفظه آلومینیومی، پایانه ها و سوراخ های نصب عاری از تغییر شکل، ترک یا آسیب حمل و نقل باشند.
با استفاده از سوراخ های نصب روی پایه، مقاومت را محکم نصب کنید. از صاف و سفت بودن سطح نصب اطمینان حاصل کنید تا پایداری مکانیکی خوب حفظ شود.
برای کاربردهای با توان متوسط و بالا، یک لایه نازک از ترکیب حرارتی بین پایه مقاومت و صفحه نصب یا هیت سینک برای بهبود انتقال حرارت اعمال کنید.
پایانه ها یا سیم های سرب را به طور ایمن وصل کنید و بررسی کنید که تمام اتصالات الکتریکی محکم هستند تا از مقاومت بیش از حد تماس جلوگیری شود.
مقاومت را در مکانی با تهویه مناسب نصب کنید. برای کابینت های الکتریکی محصور، خنک کننده با هوای اجباری هنگام کار با توان بالا توصیه می شود.
مقدار مقاومت را قبل از برق رسانی به مدار اندازه گیری کنید و دمای عملیاتی را در هنگام راه اندازی اولیه کنترل کنید.
عنصر مقاومت با استفاده از سیم نیکل کروم با کیفیت بالا (Ni-Cr) یا آلیاژ Constantan برای ارائه عملکرد الکتریکی پایدار، قابلیت اضافه بار بالا و عمر طولانی، با دقت پیچیده می شود.
یک لایه عایق میکای بادوام سیم مقاومت را از محفظه آلومینیومی جدا می کند و در عین حال استحکام دی الکتریک عالی را در دماهای بالا حفظ می کند.
حفره داخلی با ماسه کوارتز با خلوص بالا و رزین مقاوم در برابر حرارت پر شده است و یک مسیر هدایت حرارتی کارآمد ایجاد می کند که به سرعت گرما را از عنصر مقاومت به محفظه آلومینیومی منتقل می کند.
محفظه آلومینیومی اکسترود شده دارای یک پروفایل ذوزنقه ای بهینه است که سطح خنک کننده را افزایش می دهد و انتقال هوای طبیعی را در مقایسه با محفظه های مستطیلی معمولی بهبود می بخشد.
با پایانه های فولادی ضد زنگ یا سیم های سربی با دمای بالا برای تطبیق نیازهای مختلف نصب و سیم کشی موجود است.
| کد مدل | توضیحات | مثال |
|---|---|---|
| ماشین | سری مقاومت های آلومینیومی با روکش ذوزنقه ای شکل | ماشین |
| 1500 وات | قدرت امتیازی | 1500 وات |
| 27R | مقاومت درجه بندی شده | 27Ω |
| J | تحمل مقاومت | J = ± 5٪ (اختیاری: H = ± 3٪، K = ± 10٪) |
| پارامتر | مشخصات |
|---|---|
| محدوده قدرت | 50 وات - 6 کیلو وات |
| ولتاژ عملیاتی | ≤1200 ولت |
| محدوده مقاومت | 0.01Ω--120kΩ |
| تحمل مقاومت | ± 3٪ / ± 5٪ / ± 10٪ |
| رتبه حفاظتی | IP00 |
| ضریب دما (TCR) | ≤300 ppm/°C |
| رتبه بندی بازدارنده شعله | UL 94V-2 |
| استاندارد | GB/T 5792 |
| مشخصه | شرایط آزمون | عملکرد |
|---|---|---|
| ولتاژ مقاومت دی الکتریک | 2500VAC / 50Hz / 60s | جریان نشتی ≤10mA |
| مقاومت عایق | 1000VDC | ≥100MΩ |
| اضافه بار کوتاه مدت | 10× قدرت نامی برای 5 ثانیه | بدون آسیب قابل مشاهده |
| بار عمر | عملکرد چرخه ای (10 ثانیه روشن / 90 ثانیه خاموش) | ＞9000 ساعت |
| مقاومت حرارتی مرطوب | 40°C ±2°C، 90--95% RH، 100h | ΔR ≤ ± (1%R + 0.05Ω) |
| دوچرخه سواری با دمای سریع | -55 درجه سانتی گراد / 55 درجه سانتی گراد / 155 درجه سانتی گراد، هر کدام 15 دقیقه، 5 چرخه | ΔR ≤ ± (2%R + 0.05Ω) |
| مقاومت در برابر حرارت | 350 درجه سانتیگراد به مدت 2 ساعت | بدون تغییر رنگ یا آسیب قابل مشاهده |
| ضریب دما | بار نامی در مقابل مقاومت سرما | ＜300 ppm/°C |
| مقاومت در برابر شعله | 10× قدرت نامی برای 5 دقیقه | بدون احتراق یا شعله باز |
| مشخصه | شرایط آزمون | عملکرد |
|---|---|---|
| قدرت ترمینال | 45N / 30 ثانیه | بدون شل شدن یا آسیب قابل مشاهده |
| مقاومت در برابر لرزش | 5--200Hz، 1g، 98m/s² | بدون آسیب ساختاری قابل مشاهده |
| مقاومت در برابر حرارت لحیم کاری | پایانه ها در لحیم کاری 5±350 درجه سانتی گراد به مدت 3 ثانیه غوطه ور می شوند | ΔR ≤ ± (1%R + 0.05Ω) |
| ظاهر | بازرسی بصری | بدون آسیب قابل مشاهده، علامت گذاری واضح |
| قابلیت لحیم کاری | پایانه ها در لحیم کاری 5±235 درجه سانتیگراد به مدت 5 ثانیه غوطه ور می شوند | پوشش لحیم کاری ≥95% |
| مورد مقایسه | مقاومت با روکش آلومینیوم ذوزنقه ای شکل | مقاومت مستطیلی آلومینیومی معمولی |
|---|---|---|
| طراحی مسکن | پروفیل ذوزنقه ای ناحیه اتلاف گرما و راندمان جریان هوا را افزایش می دهد | محفظه مستطیلی استاندارد با سطح خنک کننده کوچکتر |
| مدیریت حرارتی | ساخت و ساز پر شده از کوارتز، گرما را به سرعت به محفظه آلومینیومی برای دمای عملیاتی پایدارتر منتقل می کند | اتلاف گرما عمدتاً به سطح محفظه بستگی دارد و در نتیجه بازده حرارتی کمتری دارد |
| پایداری نصب | پایه گسترده پایداری مکانیکی عالی را برای تجهیزات مستعد لرزش فراهم می کند | پایه باریکتر مقاومت کمتری در برابر لرزش دارد |
| حفاظت از محیط زیست | ساختار کاملاً مهر و موم شده مقاوم در برابر گرد و غبار، رطوبت، اکسیداسیون و آلودگی مکانیکی | آب بندی استاندارد حفاظت محدودی را در محیط های صنعتی خشن فراهم می کند |
| قابلیت مقاومت بالا | مقادیر مقاومت تا 120 کیلو اهم با عملکرد پایدار در دسترس است | گزینه های مقاومت بالا معمولاً محدودتر هستند |
پاسخ: محفظه آلومینیومی ذوزنقه ای سطح خنک کننده خارجی را افزایش می دهد و جریان هوای طبیعی را در اطراف مقاومت بهبود می بخشد. همچنین پایه نصب گسترده تری را برای پایداری مکانیکی بهتر فراهم می کند و آن را برای تجهیزات صنعتی سنگین مناسب می کند.
ج: بله. محفظه پر از کوارتز به طور موثر گرمای داخلی را به محفظه آلومینیومی منتقل می کند و به مقاومت اجازه می دهد در حالی که عملکرد قابل اعتماد را حفظ می کند سیکل های ترمز مکرر و اضافه بارهای کوتاه مدت را تحمل کند.
ج: بله. سوئیچهای حرارتی داخلی اختیاری یا حسگرهای دما را میتوان در صورت درخواست یکپارچه کرد تا حفاظت اضافی در برابر دما را برای برنامههای بدون مراقبت یا حیاتی ایمنی فراهم کند.
پاسخ: بله، به شرطی که تمام مقاومت ها دارای مشخصات یکسان باشند. تهویه یکنواخت، سیم کشی متعادل و اتلاف حرارت مناسب باید حفظ شود تا توزیع بار یکنواخت و قابلیت اطمینان طولانی مدت تضمین شود.
- تولید کننده مقاومت قدرت حرفه ای با سالها تجربه در الکترونیک قدرت صنعتی.
- سفارشی سازی OEM و ODM برای مقاومت، رتبه قدرت، ابعاد، پایانه ها و گزینه های نصب.
- کنترل کیفیت دقیق با آزمایش الکتریکی و مکانیکی جامع قبل از حمل و نقل.
- تولید سریع و تامین پایدار برای هر دو مدل استاندارد و پروژه های سفارشی.
- پشتیبانی فنی برای کمک به مشتریان برای انتخاب مناسب ترین راه حل مقاومت برای کاربردشان.
