ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

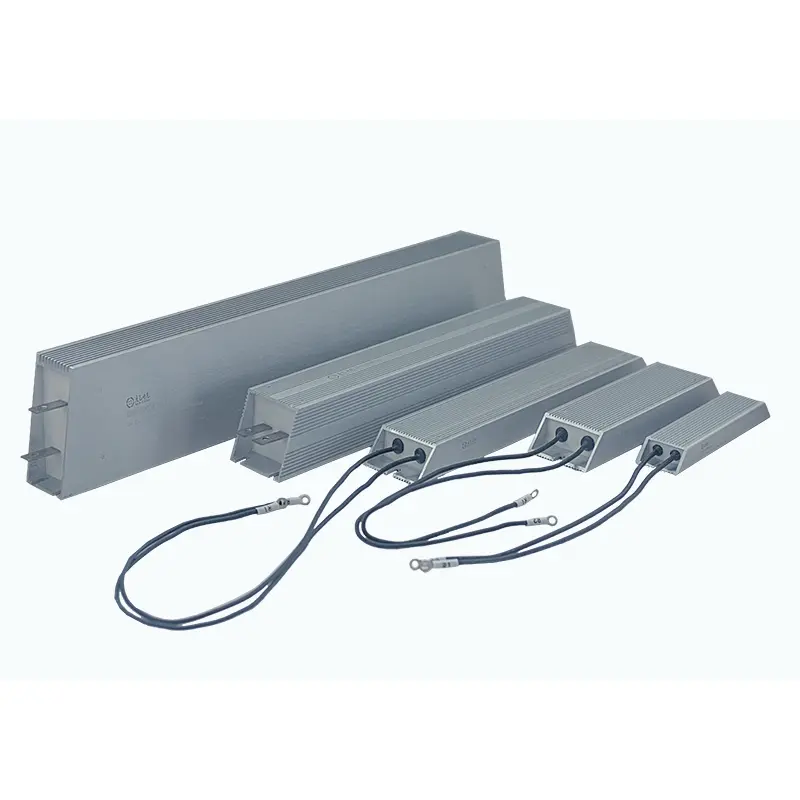

مقاومت روکش آلومینیومی اینورتر DUFEW به ویژه برای سیستم های ترمز درایو فرکانس متغیر (VFD)، درایوهای سروو و کاربردهای کنترل موتور صنعتی که نیاز به جذب انرژی احیا کننده قابل اعتماد دارند، طراحی شده است.
در طول عملیات کاهش سرعت موتور، بلند کردن یا توقف سریع، موتور انرژی احیا کننده ای تولید می کند که به گذرگاه DC اینورتر باز می گردد. اگر این انرژی نتواند به طور موثر مصرف شود، افزایش ولتاژ بیش از حد ممکن است باعث خطای اضافه ولتاژ اینورتر شود یا به اجزای برق آسیب برساند.
مقاومت های ترمز اینورتر DUFEW انرژی الکتریکی بازسازی شده را از طریق ساختار مقاومتی با روکش آلومینیومی با کارایی بالا به انرژی گرمایی تبدیل می کند و به حفظ عملکرد پایدار اینورتر و بهبود ایمنی سیستم کمک می کند.
DUFEW با داشتن محفظه آلیاژ آلومینیوم بادوام، فناوری کپسولاسیون عایق بالا و طراحی مدیریت حرارتی بهینه، راه حل های مقاومت ترمز قابل اعتمادی را برای تولید کنندگان اتوماسیون صنعتی، تامین کنندگان اینورتر و سازندگان تجهیزات در سراسر جهان ارائه می دهد.
در رتبه بندی های توان 50W-6KW، مقادیر مقاومت 0.01Ω-120kΩ و مشخصات قابل تنظیم برای مطابقت با نیازهای مختلف ترمز اینورتر موجود است.
برخلاف مقاومتهای همه منظوره، مقاومتهای ترمز اینورتر برای مقاومت در برابر پالسهای انرژی پرقدرت کوتاه مدت در طول چرخههای ترمز لازم است.
مقاومت روکش آلومینیومی اینورتر DUFEW به گونه ای طراحی شده است که:
- آزاد شدن ناگهانی انرژی احیا کننده
- چرخه های مکرر شتاب و کاهش سرعت
- شرایط اضافه بار کوتاه مدت
- الزامات ترمز دینامیکی
با دفع ایمن انرژی اضافی، کمک می کند:
- جلوگیری از اضافه ولتاژ باس DC
- محافظت از ماژول های اینورتر
- بهبود واکنش ترمز
- افزایش قابلیت اطمینان تجهیزات
| ویژگی | بهره مند شوند |
|---|---|
| طراحی شده برای کاربردهای ترمز VFD | با الزامات اتلاف انرژی درایو فرکانس متغیر مطابقت دارد |
| قابلیت جذب انرژی پالس بالا | چرخه های مکرر ترمز و بازسازی را کنترل می کند |
| محفظه اتلاف حرارت آلیاژ آلومینیوم | به سرعت گرما را در حین کار منتقل می کند |
| ساختار محصور شده کاملاً محصور شده | در برابر گرد و غبار، رطوبت و لرزش محافظت می کند |
| طراحی سوراخ نصب استاندارد | نصب و تعویض آسان |
| چندین گزینه ترمینال | از نیازهای مختلف سیم کشی پشتیبانی می کند |
| گزینه های مقاومت و قدرت سفارشی | مطابق با مشخصات مختلف اینورتر |
عنصر مقاومت با مواد عایق با درجه حرارت بالا ساخته شده و با سیم مقاوم نیکل-کروم (Ni-Cr) یا مس-نیکل (Cu-Ni) ممتاز ساخته شده است. پس از جداسازی عایق میکا، مجموعه با ترکیب حرارتی مقاوم در برابر شعله پر می شود و در داخل یک محفظه آلیاژ آلومینیوم مهر و موم می شود.
این ساختار یکپارچه استحکام مکانیکی، مقاومت در برابر ارتعاش، راندمان انتقال حرارت و قابلیت اطمینان عملیات طولانی مدت در کاربردهای ترمز صنعتی را بهبود می بخشد.
ساختار داخلی از پر کردن کوارتز همراه با ترکیبات پیوندی ویژه برای افزایش هدایت حرارتی استفاده می کند. در مقایسه با عایق هوای سنتی، این طرح گرما را با کارایی بیشتری از عنصر مقاومت به محفظه آلومینیومی منتقل می کند.
همراه با شیارهای اتلاف حرارت خارجی، طراحی حرارتی به حفظ عملکرد ترمز پایدار، بهبود تعادل دما و افزایش عمر مفید تحت شرایط بار مکرر کمک می کند.
DUFEW از گزینههای اتصال مختلف، از جمله پایانههای فولادی ضد زنگ و سیمهای سربی با دمای بالا، برای برآوردن نیازهای مختلف نصب پشتیبانی میکند. سوراخ های نصب یکپارچه نصب را در داخل کابینت های اینورتر و سیستم های کنترل صنعتی ساده می کند.
انتخاب مقاومت صحیح مستلزم در نظر گرفتن پارامترهای اینورتر، شرایط ترمز و محیط نصب است.
| عامل انتخاب | در نظر گرفتن |
|---|---|
| ارزش مقاومتی | باید با محدوده مقاومت ترمز توصیه شده سازنده اینورتر مطابقت داشته باشد |
| رتبه بندی قدرت | با توجه به فرکانس ترمز و ظرفیت جذب انرژی مورد نیاز انتخاب شده است |
| قدرت موتور | ظرفیت موتور بالاتر عموماً به قابلیت ترمز قوی تری نیاز دارد |
| چرخه وظیفه | عملیات ترمزگیری مکرر به ظرفیت حرارتی بالاتری نیاز دارد |
| محیط نصب | شرایط تهویه و طراحی خنک کننده کابینت باید ارزیابی شود |
انتخاب نادرست مقاومت ممکن است منجر به جریان ترمز بیش از حد، گشتاور ترمز ناکافی، گرمای بیش از حد، یا هشدارهای حفاظتی اینورتر شود. DUFEW انتخاب مقادیر مقاومت مناسب بر اساس مشخصات اینورتر و الزامات عملیاتی واقعی را توصیه می کند.
| کاربرد | تابع |
|---|---|
| درایوهای فرکانس متغیر (VFD) | انرژی احیا کننده را در هنگام ترمز موتور جذب می کند |
| سیستم های سروو درایو | انرژی کاهش سرعت موتور سروو را کنترل می کند |
| آسانسورها | انرژی تولید شده در هنگام پایین آوردن و ترمز را کنترل می کند |
| جرثقیل و تجهیزات بالابر | پشتیبانی از عملیات شروع و توقف مکرر |
| تجهیزات اتوماسیون صنعتی | حفاظت دینامیک ترمز را فراهم می کند |
| تست بار الکترونیکی | به عنوان یک بار مقاومتی با قدرت بالا عمل می کند |
| تجهیزات انرژی های تجدیدپذیر | مدارهای تخلیه و حفاظت انرژی |
| پارامتر | مشخصات |
|---|---|
| نوع محصول | مقاومت روکش آلومینیومی اینورتر |
| کاربرد | ترمز دینامیک / اتلاف انرژی احیا کننده |
| محدوده قدرت | 50 وات -- 6 کیلو وات |
| محدوده مقاومت | 0.01 Ω -- 120 کیلو اهم |
| ولتاژ عملیاتی | ≤1200 ولت |
| تحمل مقاومت | 3±٪، 5±٪، ±10٪ |
| مواد سیم مقاومتی | نیکل-کروم / آلیاژ مس-نیکل |
| مصالح مسکن | آلیاژ آلومینیوم |
| مواد عایق | ترکیب مقاوم در برابر شعله در دمای بالا |
| ضریب دما | ≤300 ppm/℃ |
| درجه حفاظت | IP00 |
| درجه بندی شعله | UL94V-2 |
| استاندارد | GB-5792 |
| مورد آزمایشی | شرایط تست | عملکرد |
|---|---|---|
| قدرت دی الکتریک | 2500VAC / 50Hz /60s | جریان نشتی ≤10mA |
| مقاومت عایق | 1000VDC | ≥100MΩ |
| اضافه بار کوتاه | 10 برابر توان نامی /5 ثانیه | بدون آسیب قابل مشاهده |
| عمر بار بلند مدت | عملیات تخلیه سیکلی | > 9000 ساعت |
| مقاومت در برابر رطوبت | 40℃±2℃ /90%-95% RH /100 ساعت | ΔR≤±(1%R+0.05Ω) |
| چرخه دما | سیکل های -55 تا 155 درجه سانتیگراد | عملکرد پایدار |
| مقاومت در برابر حرارت | 350 ℃ / 2 ساعت | بدون آسیب آشکار |
| تست شعله | 10 برابر توان نامی | بدون احتراق |
| مقایسه | مقاومت روکش آلومینیومی اینورتر DUFEW | مقاومت عمومی قدرت |
|---|---|---|
| هدف برنامه | برای جذب انرژی ترمز احیا کننده طراحی شده است | برای کاربردهای بار معمولی طراحی شده است |
| مدیریت انرژی | پالس های کوتاه مدت با انرژی بالا را پشتیبانی می کند | عمدتا برای بارهای پایدار مناسب است |
| سازگاری با کنترل موتور | با سیستم ترمز VFD و سروو مطابقت دارد | بدون طراحی خاص اینورتر |
| حفاظت از اضافه ولتاژ | به جلوگیری از خطاهای اضافه ولتاژ باس DC کمک می کند | قابلیت حفاظت محدود |
| طراحی حرارتی | بهینه شده برای چرخه های ترمز مکرر | ممکن است تحت پالس های مکرر بیش از حد گرم شود |
| نصب و راه اندازی | برای یکپارچه سازی کابینت کنترل طراحی شده است | نصب همه منظوره |
قبل از نصب، مدل اینورتر، محدوده مقاومت توصیه شده، قدرت ترمز مورد نیاز و چرخه کار را بررسی کنید تا مطمئن شوید که مقاومت با الزامات سیستم مطابقت دارد.
قبل از نصب، محفظه آلومینیومی، پایانهها، وضعیت کپسولاسیون و ساختار نصب را بررسی کنید تا مطمئن شوید که مقاومت آسیبی ندارد و آماده کار است.
اتلاف گرما مناسب برای عملکرد مطمئن ترمز ضروری است. نصب عمودی برای بهبود جریان هوا توصیه می شود، در حالی که باید فاصله کافی بین مقاومت ها حفظ شود. برای کابینت های بسته، تهویه اجباری اضافی با توجه به شرایط کار ممکن است مورد نیاز باشد.
از کابل های مقاوم در برابر حرارت استفاده کنید، از اتصالات ترمینال ایمن اطمینان حاصل کنید و فاصله سیم کشی بین اینورتر و مقاومت را تا حد عملی کوتاه نگه دارید تا قابلیت اطمینان اتصال بهبود یابد.
پس از نصب، مقدار مقاومت را بررسی کنید، دمای سطح را در حین کار کنترل کنید، و عملکرد ترمز را برای اطمینان از عملکرد صحیح سیستم بررسی کنید.
DUFEW از راه حل های سفارشی مقاومت ترمز اینورتر پشتیبانی می کند از جمله:
| مورد سفارشی | گزینه های موجود |
|---|---|
| ارزش مقاومتی | الزامات اینورتر مطابق با مقاومت سفارشی |
| رتبه بندی قدرت | 50W-6KW |
| اندازه مسکن | ابعاد سفارشی |
| نوع ترمینال | پایانه های ضد زنگ / سیم های سرب |
| اجزای حفاظتی | حفاظت حرارتی اختیاری |
| طراحی اپلیکیشن | سفارشی با توجه به شرایط ترمز |
یک مقاومت روکش آلومینیومی اینورتر، انرژی احیا کننده تولید شده در هنگام ترمز موتور را جذب کرده و آن را به انرژی گرمایی تبدیل می کند و از اضافه ولتاژ باس DC جلوگیری می کند و از سیستم اینورتر محافظت می کند.
مقدار مقاومت باید از محدوده توصیه شده سازنده اینورتر پیروی کند. مقدار بسیار کم ممکن است باعث جریان بیش از حد شود، در حالی که مقدار بسیار زیاد ممکن است عملکرد ترمز را کاهش دهد.
بله. مقاومتهای ترمز اینورتر DUFEW برای سیستمهای سروو، بهویژه کاربردهایی که نیاز به کاهش سرعت سریع و سیکلهای ترمز مکرر دارند، مناسب هستند.
بله. DUFEW از افزودن کلیدهای حرارتی یا اجزای حفاظت دما برای کاربردهایی که نیاز به نظارت بیشتر ایمنی دارند پشتیبانی می کند.
