ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

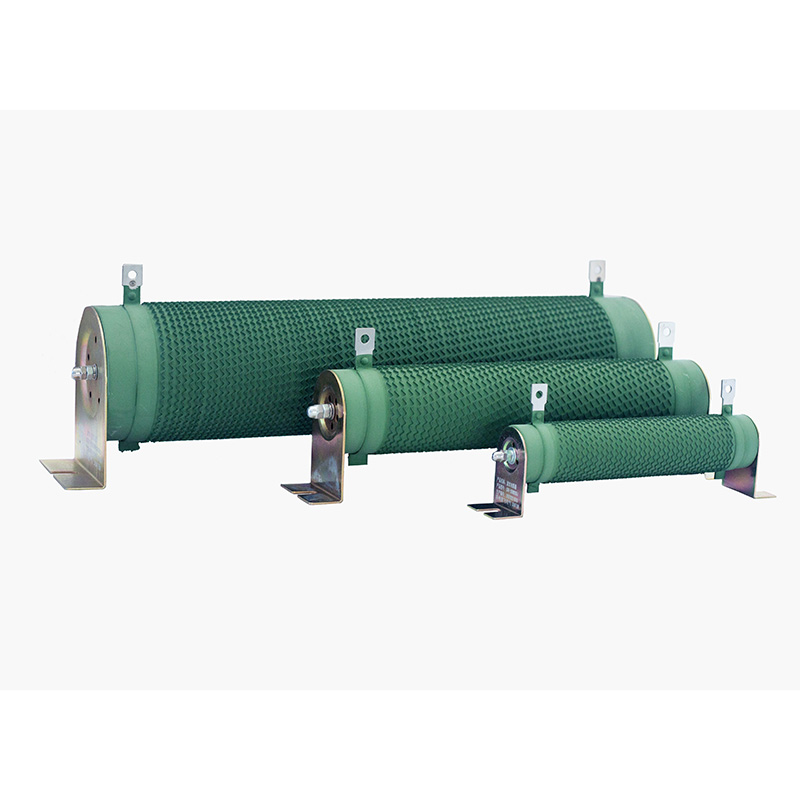

مقاومت لوله ای DUFEW یک قطعه سیمی با قدرت بالا است که با ساختار لوله سرامیکی ساخته شده است که عایق الکتریکی و انتقال حرارت کارآمد را فراهم می کند. سیم های مقاومتی ساخته شده از نیکل کروم (Ni-Cr)، منگانین یا آلیاژ کنستانتان به طور دقیق در اطراف هسته سرامیکی پیچیده می شوند تا به مقاومت پایدار، قابلیت اضافه بار قوی و عملکرد حرارتی ثابت دست یابند.
طراحی لوله سرامیکی با انتقال حرارت از طریق ساختار هسته داخلی، چگالی توان و راندمان خنک کننده را بهبود می بخشد. پس از سیم پیچی، مقاومت با یک لایه عایق مقاوم در برابر شعله با دمای بالا پوشانده می شود تا از سیم مقاومت در برابر اکسیداسیون، رطوبت و تأثیرات محیطی محافظت کند و به حفظ عملکرد پایدار در شرایط صنعتی کمک کند.
این مقاومت که برای کاربردهای برق صنعتی مناسب است، معمولاً در سیستمهای ترمز VFD، مدارهای راهاندازی موتور، تجهیزات تست بار، ماشینهای جوشکاری و سایر سیستمهای الکتریکی که نیاز به اتلاف انرژی کنترل شده و عملکرد حرارتی قابل اعتماد دارند، استفاده میشود.
این مقاومت انرژی الکتریکی را از طریق یک سیم آلیاژ مقاومتی که در اطراف یک لوله سرامیکی پیچیده شده است، به گرما تبدیل می کند. هسته سرامیکی عایق را فراهم می کند و در عین حال به انتقال گرما به محیط اطراف برای کنترل موثر دما کمک می کند.
با عملکرد پایدار در شرایط جریان بالا، اضافه بار کوتاه مدت و شرایط سوئیچینگ مکرر، برای برنامه های ترمز دینامیکی، راه اندازی موتور، محدود کردن جریان، شبیه سازی بار، افت ولتاژ و مصرف انرژی مناسب است.
| کد مدل | معنی | توضیحات |
|---|---|---|
| CRR | سری محصولات | مقاومت لوله ای |
| 2500 وات | قدرت امتیازی | 2500 وات |
| 54.4R | مقاومت درجه بندی شده | 54.4 Ω |
| J | تحمل مقاومت | J = ± 5٪ (اختیاری: K = ± 10٪، H = ± 3٪) |
| پارامتر | مشخصات |
|---|---|
| محدوده قدرت | 50 وات - 10 کیلو وات |
| ولتاژ عملیاتی | ≤1200 ولت |
| محدوده مقاومت | 0.01Ω--1kΩ |
| تحمل مقاومت | 3±٪، 5±٪، ±10٪ |
| رتبه حفاظتی | IP00 |
| ضریب دما (TCR) | ≤300 ppm/°C |
| رتبه بندی بازدارنده شعله | UL 94V-2 |
| استاندارد انطباق | GB/T 5792 |
ساختار سیم پیچ به طور مستقیم بر قابلیت اتلاف حرارت مقاومت، اندوکتانس و مناسب بودن کاربرد تأثیر می گذارد.
سیم مقاومت در یک الگوی مارپیچی معمولی در اطراف لوله سرامیکی پیچیده می شود. این ساختار یک راه حل ساده و مقرون به صرفه برای کاربردهای اتلاف توان با فرکانس پایین ارائه می دهد که در آن اندوکتانس یک نگرانی مهم نیست.
سیم مقاومت به شکل یک پروفیل موجدار شکل می گیرد و به صورت عمودی روی لوله سرامیکی نصب می شود. این طراحی به طور قابل توجهی سطح خنک کننده را افزایش می دهد در حالی که اندوکتانس انگلی را کاهش می دهد، و آن را برای سیستم های ترمز VFD، بارهای پالسی و کاربردهایی که نیاز به عملکرد حرارتی بهبود یافته دارند، ایده آل می کند.
یک مقدار مقاومت دائمی ارائه می دهد و برای اکثر کاربردهای صنعتی استاندارد که نیاز به عملکرد پایدار و بدون تعمیر و نگهداری دارند مناسب است.
مقاومت را می توان با استفاده از یک گیره فلزی متحرک یا مکانیزم ضربه زدن تنظیم کرد که امکان تنظیمات مقاومت انعطاف پذیر را برای راه اندازی تجهیزات، آزمایش و کاربردهای بار متغیر فراهم می کند.
با چندین نقطه ضربه برای ارائه مقادیر مختلف مقاومت از یک مقاومت واحد موجود است که آن را برای مدارهای الکتریکی پیچیده و کنترل بار چند مرحله ای مناسب می کند.
این لوله که از سرامیک عایق با کیفیت بالا ساخته شده است، استحکام دی الکتریک عالی، انتقال حرارت کارآمد، استحکام مکانیکی بالا و مقاومت فوق العاده در برابر شوک حرارتی در طول عملیات صنعتی مداوم را ارائه می دهد.
سیم مقاومتی که در آلیاژهای نیکل-کروم (Ni-Cr)، منگانین و کنستانتان موجود است، ویژگی های الکتریکی پایدار، قابلیت اضافه بار عالی و پایداری مقاومتی طولانی مدت را تحت سیکل حرارتی مکرر ارائه می دهد.
یک پوشش عایق معدنی دوستدار محیط زیست، سیم مقاومت را در برابر اکسیداسیون، رطوبت، گرد و غبار و خوردگی محافظت می کند و در عین حال عملکرد مقاوم در برابر شعله قابل اعتماد را مطابق با الزامات UL94V-2 ارائه می دهد.
لوله سرامیکی هم به عنوان یک تکیه گاه عایق و هم به عنوان یک محیط اتلاف حرارت کارآمد عمل می کند و به مقاومت اجازه می دهد تا توان بالاتری را در یک فضای فشرده ارائه دهد. این آن را برای کاربردهای صنعتی که فضای نصب محدود است ایده آل می کند.
رسانایی حرارتی بالای لوله سرامیکی امکان انتقال سریع حرارت از سیم مقاومت به هوای اطراف را فراهم می کند. سیم پیچ موجدار عمودی اختیاری سطح خنک کننده را بیشتر افزایش می دهد و عملکرد بار مداوم را بهبود می بخشد و دمای عملیاتی را کاهش می دهد.
این مقاومت که با مواد سرامیکی با کیفیت بالا ساخته شده و توسط یک پوشش عایق معدنی با دمای بالا محافظت می شود، می تواند دمای عملیاتی تا 350 درجه سانتیگراد را تحمل کند. نسخه های پوشش داده شده با مینای شیشه ای برای کاربردهایی در دسترس هستند که به دمای حداکثر 375 درجه سانتیگراد نیاز دارند.
این مقاومت که برای کاربردهای با جریان بالا و اضافه بار کوتاه مدت طراحی شده است، مقاومت بسیار خوبی در برابر شوک حرارتی و بارگذاری مکرر پالس ایجاد می کند. این برای برنامه های راه اندازی موتور، ترمز دینامیکی و آزمایش بار مناسب است.
DUFEW مقاومت های لوله ای ثابت، قابل تنظیم، چند ترمینال، اندوکتانس پایین و سفارشی طراحی شده را برای برآوردن نیازهای مختلف الکتریکی و مکانیکی در صنایع مختلف ارائه می دهد.
مقاومت را می توان با انواع براکت های نصب و پیکربندی ترمینال عرضه کرد که امکان نصب راحت در کابینت های الکتریکی، بانک های بار، تجهیزات تست و ماشین آلات صنعتی را فراهم می کند.
سیم آلیاژی با مقاومت ممتاز، ساختار سرامیکی بادوام و پوشش محافظ مقاوم در برابر اکسیداسیون، مقادیر پایدار مقاومت، پایداری حرارتی عالی و عمر مفید طولانیمدت را در شرایط عملیاتی سخت تضمین میکند.
به طور گسترده در ماشین های جوشکاری، کابینت های کنترل صنعتی و سیستم های اتوماسیون الکتریکی برای محدود کردن جریان، افت ولتاژ و اتلاف انرژی استفاده می شود.
مناسب برای بانکهای بار، تجهیزات تست سوختگی، سیستمهای تخلیه باتری و آزمایشهای پیری منبع تغذیه که در آنها اتلاف توان پایدار مورد نیاز است.
در سیستم های ترمز VFD با قدرت کوچک و متوسط، مدارهای راه اندازی موتور، سیستم های درایو سروو و تجهیزات انتقال صنعتی که نیاز به ترمز قابل اعتماد و کنترل بار دارند، استفاده می شود.
در تجهیزات اندازه گیری الکتریکی، مدارهای حفاظتی، تابلو برق و تابلوهای کنترل برای ارائه مقاومت پایدار و بهبود قابلیت اطمینان مدار استفاده می شود.
یک راه حل جایگزین ایده آل برای تعمیر و نگهداری تجهیزات صنعتی، ارتقاء ماشین آلات، و تولید OEM، با سفارشی سازی انعطاف پذیر در دسترس برای مشتریان بین المللی.
| مشخصه | شرایط آزمون | عملکرد |
|---|---|---|
| ولتاژ مقاومت دی الکتریک | 2500VAC / 50Hz / 60s | جریان نشتی ≤10mA |
| مقاومت عایق | 1000VDC | ≥100MΩ |
| اضافه بار کوتاه مدت | 10× قدرت نامی برای 5 ثانیه | بدون آسیب قابل مشاهده |
| بار عمر | عملکرد چرخه ای (10 ثانیه روشن / 90 ثانیه خاموش) | ＞9000 ساعت |
| مقاومت حرارتی مرطوب | 40 درجه سانتی گراد ± 2 درجه سانتی گراد، 90--95٪ RH، 100 ساعت | ΔR ≤ ± (1%R + 0.05Ω) |
| دوچرخه سواری با دمای سریع | -55 درجه سانتی گراد / 55 درجه سانتی گراد / 155 درجه سانتی گراد، هر کدام 15 دقیقه، 5 چرخه | ΔR ≤ ± (2%R + 0.05Ω) |
| مقاومت در برابر حرارت | 350 درجه سانتیگراد به مدت 2 ساعت | بدون تغییر رنگ یا آسیب قابل مشاهده |
| ضریب دما (TCR) | بار نامی در مقابل مقاومت اولیه | ＜300 ppm/°C |
| مقاومت در برابر شعله | 10× قدرت نامی برای 5 دقیقه | بدون شعله باز قرمز می درخشد |
| مشخصه | شرایط آزمون | عملکرد |
|---|---|---|
| قدرت ترمینال | 45 نیوتن / 30 ثانیه | بدون شل شدن یا آسیب قابل مشاهده |
| مقاومت در برابر لرزش | 5--200Hz، 1g، 98m/s² | بدون آسیب ساختاری قابل مشاهده |
| مقاومت در برابر حرارت لحیم کاری | پایانه ها در لحیم کاری 5±350 درجه سانتی گراد به مدت 3 ثانیه غوطه ور می شوند | ΔR ≤ ± (1%R + 0.05Ω) |
| قابلیت لحیم کاری | پایانه ها در لحیم کاری 5±235 درجه سانتیگراد به مدت 5 ثانیه غوطه ور می شوند | پوشش لحیم کاری ≥95% |
توجه: همه دادههای عملکرد تحت شرایط استاندارد آزمایشگاهی مطابق با GB/T 5792 اندازهگیری میشوند. عملکرد واقعی ممکن است بسته به شرایط نصب، دمای محیط، و چرخه کارکرد متفاوت باشد.
| مورد مقایسه | مقاومت لوله ای DUFEW | مقاومت برق غیر لوله ای معمولی |
|---|---|---|
| ساختار هسته | لوله سرامیکی با استحکام بالا هم به عنوان تکیه گاه عایق و هم به عنوان واسطه اتلاف گرما عمل می کند | ساختار پشتیبانی در درجه اول مکانیکی است، با قابلیت اتلاف حرارت نسبتاً محدود |
| چگالی توان | توان خروجی بالاتر در همان فضای نصب به دلیل هدایت حرارتی کارآمد | چگالی توان کمتر به دلیل محدودیت های ساختاری و خنک کننده |
| اتلاف حرارت | لوله سرامیکی انتقال حرارت سریع را فراهم می کند. سیم پیچ موجدار اختیاری راندمان خنک کننده را بیشتر بهبود می بخشد | اتلاف گرما عمدتاً به مساحت سطح بستگی دارد و عموماً کارایی کمتری دارد |
| گزینه های پیکربندی | در نسخه های ثابت، قابل تنظیم، چند ترمینال و اندوکتانس پایین موجود است | اغلب طرح های مقاومت ثابت با انعطاف پذیری پیکربندی محدود |
| استحکام مکانیکی | ساختار سرامیکی آلومینا با دیواره ضخیم، مقاومت بسیار خوبی در برابر ضربه و پایداری ساختاری طولانی مدت دارد | سازه های نازک سرامیکی یا فیلمی در هنگام حمل و نقل و نصب بیشتر در معرض ترک خوردن یا آسیب هستند. |
| تعمیر و نگهداری | سطح استوانه ای صاف تجمع گرد و غبار را به حداقل می رساند و تمیز کردن معمول را ساده می کند | سطوح نامنظم می توانند گرد و غبار را راحت تر جمع کنند و به تمیز کردن مکرر نیاز دارند |
| برنامه های کاربردی معمولی | ترمز دینامیک، راه اندازی موتور، بانک های بار، تجهیزات تست، اتوماسیون صنعتی، دستگاه های جوشکاری | مدارهای الکترونیکی همه منظوره و کاربردهای متداول اتلاف توان |
DUFEW در طراحی و ساخت مقاومت های برق صنعتی و قطعات الکترونیکی قدرت، ارائه محصولات قابل اعتماد برای OEM های جهانی، توزیع کنندگان و کاربران صنعتی تخصص دارد.
مجموعه محصولات ما شامل مقاومتهای لولهای، مقاومتهای راه راه، مقاومتهای آلومینیومی، بانکهای مقاومت ترمز، راکتورها، واحدهای ترمز، ترانسفورماتورها، فیلترها و سیستمهای تست بار است.
هر محصول تحت فرآیندهای تولید استاندارد تولید می شود و قبل از حمل و نقل تحت آزمایشات الکتریکی و مکانیکی جامع قرار می گیرد تا از عملکرد پایدار و کیفیت ثابت اطمینان حاصل شود.
ما مقادیر مقاومت سفارشی، رتبه بندی توان، ابعاد، انواع ترمینال، سازه های سیم پیچ، و راه حل های نصب را بر اساس نقشه های مشتری یا نیازهای برنامه ارائه می دهیم.
DUFEW با امکانات تولید مدرن و یک تیم مهندسی با تجربه، ظرفیت تولید پایدار، زمانبندی سریع و پشتیبانی فنی حرفهای را در طول پروژه شما ارائه میدهد.
پاسخ: مقاومت لوله ای نوعی مقاومت سیمی است که از یک لوله سرامیکی به عنوان هسته عایق خود استفاده می کند. در مقایسه با طرحهای تخت یا صفحهای، ساختار لولهای اتلاف حرارت بهتر، چگالی توان بالاتر، استحکام مکانیکی بهبود یافته و انعطافپذیری بیشتر برای پیکربندیهای قابل تنظیم یا چند ترمینال را ارائه میدهد.
ج: بله. DUFEW خدمات کامل سفارشی سازی OEM و ODM را ارائه می دهد، از جمله مقادیر مقاومت، رتبه های قدرت، ابعاد، مواد سیم مقاومت، انواع ترمینال، براکت های نصب، ساختارهای قابل تنظیم و تنظیمات چند ترمینال بر اساس نقشه ها یا نیازهای برنامه شما.
پاسخ: نسخه استاندارد دارای ساختار نوع باز IP00 است و برای نصب در داخل کابینت یا تجهیزات الکتریکی در نظر گرفته شده است. برای محیطهای کاری با رطوبت بالا یا سخت، توصیه میکنیم یک نسخه پوششداده شده با مینای شیشهای یا محافظ ویژه یا استفاده از محفظه مناسب و اقدامات ضد رطوبت را انتخاب کنید.
A: جایگزینی باید با مقدار مقاومت اولیه، رتبه قدرت، ولتاژ عملیاتی و ابعاد نصب مطابقت داشته باشد. اگر مدل اصلی در دسترس نباشد، DUFEW میتواند راهحلی معادل یا ارتقا یافته را بر اساس برنامه کاربردی شما برای اطمینان از عملکرد ایمن و قابل اطمینان توصیه کند.
پاسخ: مدلهای ثابت برای تجهیزاتی با نیازهای مقاومت پایدار ایدهآل هستند، در حالی که نسخههای قابل تنظیم برای راهاندازی، آزمایش، شبیهسازی بار و کاربردهایی که نیاز به تنظیم مقاومت در حین کار دارند، مناسبتر هستند.
A: به طور گسترده ای در درایوهای موتور، سیستم های ترمز اینورتر، تجهیزات جوشکاری، بانک های بار، تجهیزات تست قدرت، اتوماسیون صنعتی، تابلوهای کنترل الکتریکی، سیستم های تخلیه باتری، تجهیزات انرژی تجدید پذیر، سیستم های راه آهن و سایر کاربردهای صنعتی سنگین استفاده می شود.
DUFEW مقاومت های لوله ای با کیفیت بالا را برای کنترل قدرت صنعتی، سیستم های ترمز، آزمایش بار و کاربردهای اتلاف انرژی تولید می کند. چه به یک محصول استاندارد یا یک راه حل کاملا سفارشی نیاز داشته باشید، تیم مهندسی ما آماده ارائه پشتیبانی فنی حرفه ای و نقل قول های سریع است.
- تولید OEM و ODM
- مقادیر مقاومت سفارشی
- توان 50 وات تا 10 کیلو وات
- طراحی های قابل تنظیم و چند ترمینال
- ابعاد سفارشی و راه حل های نصب
- پشتیبانی از انتخاب مهندسی
- تولید فله ای پایدار
- تحویل در سراسر جهان
امروز با DUFEW تماس بگیرید تا در مورد نیازهای درخواست خود صحبت کنید و یک پیشنهاد سفارشی دریافت کنید.
