ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

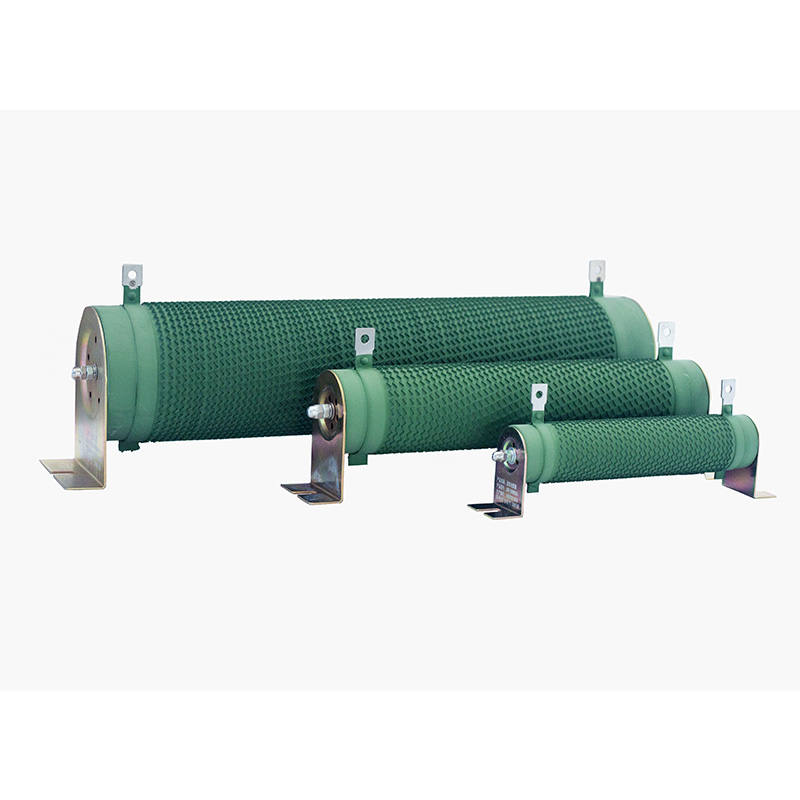

مقاومتهای موجدار سری DUFEW CRR برای کاربردهای صنعتی سخت، از جمله سیستمهای ترمز VFD، تست بار الکترونیکی قدرت، ترمز دینامیکی و حفاظت از مدار طراحی شدهاند. آنها با ظرفیت توان بالا، اتلاف حرارت عالی و عمر طولانی، عملکرد پایدار و قابل اعتمادی را در محیط های عملیاتی سخت ارائه می دهند.
المان مقاومتی از روبان نیکل کروم با کیفیت بالا (Ni-Cr) یا آلیاژ کانستانتان ساخته شده است که به وسیله تجهیزات خودکار به شکل پروفیل راه راه پیچیده شده و بر روی یک هسته سرامیکی توخالی با فرکانس بالا نصب شده است. این به طور ایمن با گیره های فولادی ضد زنگ برای بهبود مقاومت در برابر لرزش و پایداری مکانیکی ثابت می شود، در حالی که پایانه های فولادی ضد زنگ مقاوم در برابر خوردگی عالی و اتصالات الکتریکی قابل اعتماد را ارائه می دهند.
برای دوام بیشتر، سطح مقاومت با یک پوشش عایق ضد شعله دوستدار محیط زیست UL94V-2 پوشیده شده است که بدون دود، غیر سمی، مقاوم در برابر اکسیداسیون و بسیار مقاوم در برابر رطوبت و پیری است. این محصولات مطابق با استانداردهای GB-5792 ساخته شدهاند و از نصب افقی و عمودی پشتیبانی میکنند و امکان ادغام انعطافپذیر در کابینتهای کنترل الکتریکی یا مجموعههای مقاومت مستقل را فراهم میکنند.
| کد مدل | معنی | توضیحات |
| CRR | سری | مقاومت راه راه |
| 2500 وات | قدرت امتیازی | 2500 وات |
| 54.4R | مقاومت درجه بندی شده | 54.4 Ω |
| J | تحمل مقاومت | J = ± 5٪ (اختیاری: K = ± 10٪، H = ± 3٪) |
| پارامتر | مشخصات |
| محدوده قدرت | 50W-10KW |
| ولتاژ عملیاتی | ≤1200 ولت |
| محدوده مقاومت | 0.01Ω-1KΩ |
| تحمل مقاومت | ± 3٪ / ± 5٪ / ± 10٪ |
| رتبه حفاظتی | IP00 |
| ضریب دما (TCR) | ≤300 ppm/°C |
| رتبه بندی بازدارنده شعله | UL 94V-2 |
| استاندارد انطباق | GB/T 5792 |
1: هسته عایق: از یک لوله سرامیکی توخالی با فرکانس بالا استفاده می کند که مقاومت عالی در برابر دمای بالا، استحکام ساختاری و مقاومت در برابر ضربه را ارائه می دهد و پایداری عنصر مقاومت را در شرایط عملیاتی با دمای بالا تضمین می کند.
2: عنصر مقاومت: از نوار نیکل کروم یا آلیاژ کانستانتان با کیفیت بالا استفاده می کند که با ضریب دمای پایین و ظرفیت اضافه بار بالا مشخص می شود. طراحی لبههای موجدار، مساحت سطح اتلاف حرارت را به حداکثر میرساند و در عین حال اندوکتانس را به حداقل میرساند.
3: نصب و پایانه ها: گیره های فولادی ضد زنگ نوار مقاومت را برای جلوگیری از جابجایی یا شل شدن محکم می کنند. پایانه ها از فولاد ضد زنگ با ساختار ضخیم و عملیات سطح ساخته شده اند که از مقاومت در برابر خوردگی، جلوگیری از زنگ زدگی و سهولت اتصال اطمینان می دهد.
4: پوشش سطح: دارای یک پوشش عایق سبز سازگار با محیط زیست با چسبندگی قوی و درجه ضد شعله UL94V-2 است. مقاوم در برابر خوردگی، بدون دود، غیر سمی و بی بو است و به طور موثری از نوار مقاومت در برابر اکسیداسیون محافظت می کند و عمر مفید آن را افزایش می دهد.
5: ساختار کلی: رتبه بندی توان از 50 وات تا 10 کیلو وات، با مقادیر مقاومت از 0.01Ω تا 1KΩ و ولتاژهای عملیاتی تا 1200 ولت متغیر است. ساختار نوار لبهای راه راه، اندوکتانس کم را با دقت بالا ترکیب میکند.
● ساختار لبهای راه راه که منطقه اتلاف حرارت بزرگ و پایداری حرارتی عالی را ارائه میدهد
● هسته سرامیکی توخالی با فرکانس بالا. مقاوم در برابر درجه حرارت بالا، مقاوم و مقاوم در برابر ضربه
● سیم مقاومت آلیاژی با کیفیت بالا؛ ضریب دمای پایین (≤300 ppm/°C) و دقت بالا
●قابلیت اضافه بار کوتاه مدت قوی. توان 10 برابری را به مدت 5 ثانیه بدون آسیب قابل مشاهده تحمل می کند
● پایانه های فولادی ضد زنگ. اتصالات مقاوم در برابر خوردگی، ضد زنگ و قابل اعتماد
●پوشش سازگار با محیط زیست. مقاوم در برابر شعله و مقاوم در برابر خوردگی؛ بدون دود، غیر سمی و بی بو
● اعتبار سنجی عملکرد دقیق. کاملاً مطابق با استانداردهای مقاومت در برابر ولتاژ، گرمای مرطوب و شوک حرارتی است
● مطابق با استانداردهای GB-5792; کیفیت قابل اعتماد
مقاومت های ترمز برای درایوهای فرکانس متغیر (VFD)؛ مقاومت های محافظ برای درایوهای سروو؛ بارهای مقاومتی برای تست الکترونیک قدرت؛ مقاومت های نمونه برداری برای مدارهای منبع تغذیه؛ مقاومت های محدود کننده جریان برای درایوهای موتور؛ مقاومت های راه اندازی؛ مقاومت های حفاظت مدار به طور گسترده در تجهیزات در سراسر صنایع مانند آسانسورها، ماشین آلات بندری، کارخانه های نورد، جرثقیل ها، وینچ ها، ماشین های قالب گیری تزریقی، ماشین های سیم کشی، سانتریفیوژها، ماشین آلات نساجی، تجهیزات چاپ و رنگرزی، ماشین آلات کاغذ سازی، تجهیزات مرحله، و سیستم های آزمایش استفاده می شود.
| ویژگی های الکتریکی | شرایط آزمون | عملکرد |
| ولتاژ مقاومت دی الکتریک | 2500VAC / 50Hz / 60s | جریان نشتی ≤10mA |
| مقاومت عایق | 1000VDC | مقاومت عایق ≥100MΩ |
| اضافه بار کوتاه مدت | توان نامی 10× برای 5 ثانیه | بدون آسیب قابل مشاهده |
| عمر بار بلند مدت | تست روشن شدن چرخه ای (10 ثانیه پر انرژی، 90 ثانیه خاموش) | بیش از 9000 ساعت |
| گرمای مرطوب حالت پایدار | 40 درجه سانتی گراد ± 2 درجه سانتی گراد، 90٪ - 95٪ RH، 100 ساعت | ΔR ≤ ± (1%R + 0.05Ω) |
| تغییر سریع دما | -55 درجه سانتی گراد، 55 درجه سانتی گراد، 155 درجه سانتی گراد، 15 دقیقه در هر دما، 5 سیکل | ΔR ≤ ± (2%R + 0.05Ω) |
| مقاومت در برابر حرارت | 350 درجه سانتیگراد / 2 ساعت | بدون تغییر رنگ یا آسیب آشکار |
| ضریب دما (TCR) | مقاومت تحت بار نامی در مقایسه با مقاومت استاتیکی | ≤300 ppm/°C |
| Flame Resistance | توان نامی 10× برای 5 دقیقه | داغ قرمز بدون شعله باز |
| مشخصات مکانیکی | شرایط آزمون | عملکرد |
| قدرت ترمینال | 45N / 30 ثانیه | بدون شلی یا آسیب قابل مشاهده |
| مقاومت در برابر لرزش | 5–200 هرتز، 1 گرم، 98 متر بر ثانیه مربع | بدون آسیب قابل مشاهده به ساختار خارجی |
| مقاومت در برابر حرارت لحیم کاری | پایانه های سربی برای 3 ثانیه در لحیم کاری 350±5 درجه سانتیگراد غوطه ور شده اند | ΔR ≤ ±(1%R + 0.05Ω)؛ هیچ آسیب خارجی قابل مشاهده ای وجود ندارد، علائم واضح باقی می مانند |
| قابلیت لحیم کاری | پایانه ها در لحیم کاری 5±235 درجه سانتیگراد به مدت 5 ثانیه غوطه ور می شوند | پوشش لحیم کاری روی سطح ترمینال ≥95% |
| معیارهای مقایسه | مقاومت راه راه | مقاومت فیلم کربن معمولی / فیلم فلزی |
| قدرت هندلینگ | طراحی شده برای کاربردهای پرقدرت، 50W-10kW. قدرت نامی 10× را برای اضافه بارهای کوتاه مدت تحمل می کند | به طور معمول 0.1-20W. در شرایط اضافه بار به راحتی آسیب می بیند |
| مقاومت در برابر دما و عمر خدمات | تحمل دما تا 350 درجه سانتیگراد؛ عمر چرخه ای بیش از 9000 ساعت است | مقاومت حرارتی کمتر؛ لایه مقاومتی در دمای بالا به مدت طولانی پیر می شود و پوسته پوسته می شود |
| Current Capacity | مناسب برای کاربردهای جریان بالا، ترمز موتور، تخلیه احیا کننده و تخلیه بار | در درجه اول برای مدارهای سیگنال PCB با جریان کم طراحی شده است |
| ویژگی های اندوکتانسی | مدل های استاندارد اندوکتانس بالاتری دارند. نسخه های راه راه غیر القایی موجود است | طراحی بدون سیم پیچ با اندوکتانس بسیار کم، مناسب برای مدارهای کم مصرف با فرکانس بالا |
| دوام محیطی | هسته سرامیکی با پایانه های فولادی ضد زنگ مقاومت عالی در برابر لرزش و ضربه را ایجاد می کند | ساختار لایه نازک چسبندگی ضعیف تری دارد و در برابر شکست ناشی از ارتعاش حساس تر است. |
| کارایی هزینه | بسیار مقرون به صرفه برای برنامه های کاربردی با قدرت بالا؛ هزینه بالاتر برای رتبه بندی های کم مصرف | هزینه کم برای برنامه های کم مصرف؛ گران و کمتر کاربردی برای نیازهای پرقدرت |
Q1: چگونه مقاومتی با توان مناسب انتخاب کنم؟
پاسخ: مقاومتی با توان نامی 1.5 تا 2 برابر مصرف برق واقعی در مدار انتخاب کنید. همچنین، کاهش قدرت را به دلیل دمای محیط در نظر بگیرید. درجه توان بالاتر برای محیط های با دمای بالا مورد نیاز است.
Q2: آیا طبیعی است که دمای سطح مقاومت بسیار بالا باشد؟
پاسخ: مقاومت های موجدار DUFEW انرژی الکتریکی را در حین کار به گرما تبدیل می کند، بنابراین دمای سطح بالا طبیعی است. مطمئن شوید که محل نصب به خوبی تهویه می شود و مواد قابل اشتعال ندارد. اگر دما به طور غیرعادی بالا است، اضافه بار یا انتخاب درجه توان کمتر از اندازه را بررسی کنید.
Q3: روش نصب توصیه شده برای مقاومت ها چیست؟
A: محصول از نصب افقی یا عمودی پشتیبانی می کند. نصب افقی برای تسهیل خنک سازی همرفت طبیعی ترجیح داده می شود. از فاصله کافی در اطراف بدنه مقاومت (معمولاً حداقل قطر مقاومت) اطمینان حاصل کنید و از نصب آن بر روی دیوارهای کابینت یا سایر اجزای مولد گرما خودداری کنید. اگر چندین مقاومت در کنار هم نصب شده باشند، فاصله بین آنها باید حداقل 50 میلی متر باشد.
Q4: درجه های تحمل مقاومت برای سری CRR چیست و چگونه انتخاب کنم؟
A: سری DUFEW CRR سه درجه تحمل ارائه می دهد: کلاس K (10±%)، کلاس J (5±%) و کلاس H (±3%). کلاس J (5±%) عموماً برای ترمزهای صنعتی و کاربردهای بار کافی است. برای اندازه گیری دقیق یا مدارهای نمونه برداری، کلاس H (3±%) برای دقت بالاتر توصیه می شود.
