ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

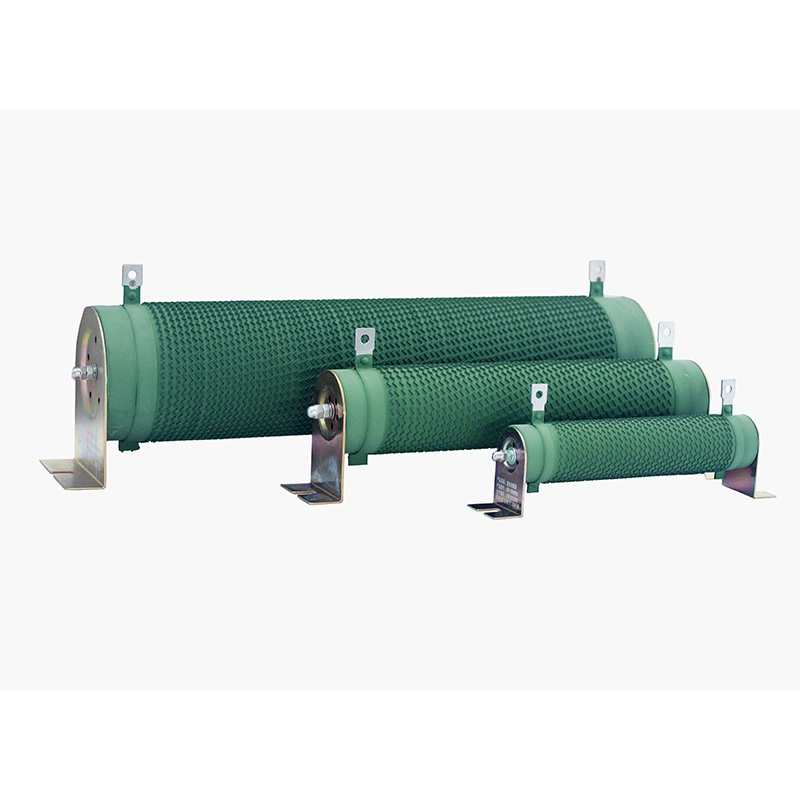

مقاومت موجدار اینورتر سری DUFEW CRR یک قطعه ترمز با قدرت بالا است که برای سیستم های اتلاف انرژی اینورتر طراحی شده است. در طول کاهش سرعت موتور، انرژی احیا کننده به گذرگاه DC اینورتر باز می گردد و باعث افزایش ولتاژ می شود. بدون مدیریت صحیح انرژی، ولتاژ بیش از حد می تواند باعث حفاظت از اضافه ولتاژ شود یا به اجزای نیمه هادی برق آسیب برساند.
سری CRR از نوار نیکل کروم با کیفیت بالا (Ni-Cr) یا آلیاژ کنستانتان استفاده می کند که با دقت به یک ساختار موجدار تبدیل شده و به صورت عمودی در اطراف یک هسته سرامیکی توخالی با آلومینا پیچیده می شود. این طراحی باعث افزایش ناحیه اتلاف گرما، بهبود راندمان حرارتی و کاهش اندوکتانس انگلی برای به حداقل رساندن افزایش ولتاژ در هنگام سوئیچینگ فرکانس بالا می شود.
این محصول برای شرایط ترمز مکرر طراحی شده است، این محصول قابلیت اضافه بار قوی در زمان کوتاه، عملکرد حرارتی پایدار و عملکرد قابل اعتماد در محیط های صنعتی را ارائه می دهد. معمولاً در آسانسورها، جرثقیلها، کارخانههای نورد، ماشینهای قالبگیری تزریقی، سانتریفیوژها، نوار نقالهها و سایر سیستمهای درایو فرکانس متغیر استفاده میشود.
در طول کاهش سرعت موتور، انرژی احیا کننده از باس DC اینورتر به واحد ترمز منتقل می شود و از طریق عنصر مقاومت به گرما تبدیل می شود. این فرآیند به جلوگیری از اضافه ولتاژ باس DC، محافظت از اجزای اینورتر و حفظ عملکرد ترمز پایدار در شرایط عملیاتی مکرر کمک می کند.
| کد مدل | معنی | توضیحات |
|---|---|---|
| CRR | سری محصولات | مقاومت موجدار اینورتر |
| 2500 وات | قدرت امتیازی | 2500 وات |
| 54.4R | مقاومت درجه بندی شده | 54.4 Ω |
| J | تحمل مقاومت | J = ± 5٪ (اختیاری: K = ± 10٪، H = ± 3٪) |
| پارامتر | مشخصات |
|---|---|
| محدوده قدرت | 50 وات - 10 کیلو وات |
| ولتاژ عملیاتی | ≤1200 ولت |
| محدوده مقاومت | 0.01Ω--1kΩ |
| تحمل مقاومت | 3±٪، 5±٪، ±10٪ |
| رتبه حفاظتی | IP00 |
| ضریب دما (TCR) | ≤300 ppm/°C |
| رتبه بندی بازدارنده شعله | UL 94V-2 |
| استاندارد انطباق | GB/T 5792 |
این مقاومت بر روی یک هسته سرامیکی یک تکه با آلومینا بالا با یک کانال هوای توخالی ساخته شده است که جریان هوای مداوم را برای خنک کردن کارآمد افزایش می دهد. ساختار سرامیکی در برابر چرخه های مکرر ترمز در دمای بالا بدون ترک مقاومت می کند، عملکرد عایق عالی را حفظ می کند و به طور موثر شوک حرارتی را در طول اتلاف سریع انرژی جذب می کند.
المنت حرارتی از نوار آلیاژ نیکل-کروم با مقاومت بالا ساخته شده است که با مهر و موم دقیق در یک پروفیل موجدار پیوسته ساخته شده است. در مقایسه با سیمپیچهای گرد معمولی، روبان موجدار ناحیه اتلاف حرارت بزرگتر، ظرفیت حمل جریان بالاتر و مقاومت پایدارتر را در شرایط ترمز استارت-ایست مکرر فراهم میکند. ضریب دما در زیر باقی می ماند300 ppm/°C.
پایانه ها، گیره های قفل و براکت های نصب از فولاد ضد زنگ ضخیم شده با عملیات غیرفعال سازی ضد خوردگی ساخته شده اند. این مجموعه اتصال مکانیکی ایمن را تحت ارتعاش مداوم حفظ میکند، در برابر حرارت لحیم کاری مکرر مقاومت میکند و مقاومت تماس ناشی از اکسیداسیون را به حداقل میرساند، و از عملکرد قابل اعتماد در کاربردهای اینورتر سخت اطمینان میدهد.
یک پوشش عایق معدنی سازگار با محیط زیست، مقاومت بسیار خوبی در برابر دماهای بالا، خوردگی، رطوبت و گرد و غبار ایجاد می کند. در شرایط اضافه بار کوتاه مدت، مقاومت ممکن است بدون ایجاد شعله باز قرمز بدرخشد و به بهبود ایمنی عملیاتی کمک کند و در عین حال طول عمر روبان آلیاژی را در محیط های صنعتی افزایش دهد.
این مقاومت که به طور خاص برای کاربردهای ترمز VFD طراحی شده است، به سرعت انرژی احیاکننده تولید شده در طول کاهش سرعت موتور را از بین می برد و به طور موثر از افزایش ولتاژ باس DC جلوگیری می کند و هشدارهای اضافه ولتاژ اینورتر (OV) را حذف می کند.
روبان آلیاژی موجدار به صورت عمودی سطح خنک کننده بزرگتری نسبت به مقاومت های سیمی معمولی فراهم می کند. همراه با هسته سرامیکی توخالی، انتقال حرارت کارآمد، دمای عملیاتی پایینتر و عملکرد پایدار در چرخههای مکرر ترمز شروع-ایست را ارائه میدهد.
برای مقاومت طراحی شده است10 برابر توان نامی تا 5 ثانیهمقاومت، پالس های پرانرژی تولید شده در حین توقف های اضطراری، کاهش بار سنگین و کاهش سریع سرعت موتور را به راحتی بدون آسیب قابل مشاهده کنترل می کند.
این مقاومت که با سرامیک با آلومینا بالا، سختافزار فولاد ضد زنگ سنگین و پوشش ضد شعله UL94V-2 ساخته شده است، مقاومت عالی در برابر لرزش، خوردگی، گرد و غبار، رطوبت و چرخه حرارتی مکرر ارائه میکند و اطمینان طولانیمدت را در کاربردهای صنعتی نیازمند تضمین میکند.
مجموعه نصب فولاد ضد زنگ تقویت شده اتصالات الکتریکی ایمن را حتی تحت ارتعاش مداوم حفظ می کند و مقاومت را برای جرثقیل ها، کارخانه های نورد، آسانسورها و سایر تجهیزات سنگین اینورتر ایده آل می کند.
موجود با تحمل مقاومت از3±٪، 5±٪، و ±10٪، سری CRR رتبه بندی قدرت را از50 وات تا 10 کیلو واتو از مقادیر مقاومت سفارشی، ابعاد، سبک ترمینال، و تنظیمات نصب برای برآورده کردن نیازهای خاص اینورتر پشتیبانی می کند.
پوشش عایق معدنی ضد شعله، بدون دود و سازگار باUL94V-2الزامات در شرایط اضافه بار، مقاومت بدون ایجاد شعله باز قرمز می درخشد و به بهبود ایمنی عملیاتی کمک می کند.
ایده آل برای جرثقیل ها، آسانسورها، بالابرها، وینچ ها و سکوهای بالابری که به شتاب و ترمز مکرر نیاز دارند و در عین حال عملکرد اینورتر را پایدار نگه می دارند.
مناسب برای کارخانه های نورد، ماشین های قالب گیری تزریقی، تجهیزات CNC، ماشین های کشش سیم، ماشین آلات نساجی و سایر تجهیزات پردازش با چرخه های ترمز تکراری.
به طور گسترده در سیستم های نوار نقاله، خطوط تولید خودکار، تجهیزات لجستیک و اتوماسیون انبار برای جذب انرژی ترمز احیا کننده و بهبود پایداری سیستم استفاده می شود.
برای سیستم های تست موتور، تجهیزات شبیه سازی بار، میزهای تست آزمایشگاهی، سانتریفیوژها و سایر کاربردهای صنعتی تخصصی که نیاز به اتلاف انرژی ترمز قابل اعتماد دارند، توصیه می شود.
DUFEW در توسعه و ساخت قطعات الکترونیکی قدرت با کیفیت بالا، ارائه محصولات قابل اعتماد و راه حل های یکپارچه برای کاربران صنعتی، توزیع کنندگان و مشتریان OEM تخصص دارد.
امکانات تولید مدرن، فرآیندهای تولید استاندارد، و کنترل کیفیت دقیق، عملکرد الکتریکی پایدار، کیفیت محصول ثابت و عملکرد طولانی مدت قابل اعتماد را تضمین می کند.
علاوه بر مقاومتهای ترمز اینورتر، DUFEW طیف گستردهای از محصولات الکترونیکی قدرت شامل راکتورها، واحدهای ترمز، فیلترها، ترانسفورماتورها، بانکهای بار و راهحلهای مختلف مقاومت صنعتی را ارائه میدهد.
مقادیر مقاومت سفارشی، رتبه های قدرت، ابعاد، پیکربندی ترمینال و گزینه های نصب بر اساس نقشه های مشتری یا مشخصات فنی در دسترس هستند.
با مدیریت تولید کارآمد و پشتیبانی مهندسی با تجربه، DUFEW زمان های ثابت، کمک فنی سریع و خدمات انتخاب محصول حرفه ای را برای مشتریان جهانی ارائه می دهد.
| مشخصه | شرایط آزمون | عملکرد |
|---|---|---|
| ولتاژ مقاومت دی الکتریک | 2500VAC / 50Hz / 60s | جریان نشتی ≤10mA |
| مقاومت عایق | 1000VDC | ≥100MΩ |
| اضافه بار کوتاه مدت | 10× قدرت نامی برای 5 ثانیه | بدون آسیب قابل مشاهده |
| بار عمر | عملکرد چرخه ای (10 ثانیه روشن / 90 ثانیه خاموش) | ＞9000 ساعت |
| مقاومت حرارتی مرطوب | 40 درجه سانتی گراد ± 2 درجه سانتی گراد، 90--95٪ RH، 100 ساعت | ΔR ≤ ± (1%R + 0.05Ω) |
| دوچرخه سواری با دمای سریع | -55 درجه سانتی گراد / 55 درجه سانتی گراد / 155 درجه سانتی گراد، هر کدام 15 دقیقه، 5 چرخه | ΔR ≤ ± (2%R + 0.05Ω) |
| مقاومت در برابر حرارت | 350 درجه سانتیگراد به مدت 2 ساعت | بدون تغییر رنگ یا آسیب قابل مشاهده |
| ضریب دما | بار نامی در مقابل مقاومت اولیه | ＜300 ppm/°C |
| مقاومت در برابر شعله | 10× Rated Power for 5 Minutes | بدون شعله باز قرمز می درخشد |
| مشخصه | شرایط آزمون | عملکرد |
|---|---|---|
| قدرت ترمینال | 45 نیوتن / 30 ثانیه | بدون شل شدن یا آسیب قابل مشاهده |
| مقاومت در برابر لرزش | 5--200Hz، 1g، 98m/s² | بدون آسیب ساختاری قابل مشاهده |
| مقاومت در برابر حرارت لحیم کاری | پایانه ها در لحیم کاری 5±350 درجه سانتی گراد به مدت 3 ثانیه غوطه ور می شوند | ΔR ≤ ± (1%R + 0.05Ω) |
| قابلیت لحیم کاری | پایانه ها در لحیم کاری 5±235 درجه سانتیگراد به مدت 5 ثانیه غوطه ور می شوند | پوشش لحیم کاری ≥95% |
توجه: تمام داده های عملکرد تحت شرایط استاندارد تست آزمایشگاهی مطابق باGB/T 5792برای اطمینان از کیفیت ثابت و عملکرد قابل اعتماد محصول.
| مورد مقایسه | مقاومت موجدار اینورتر DUFEW | مقاومت قدرت همه منظوره |
|---|---|---|
| کاربرد اولیه | به طور خاص برای ترمز دینامیکی VFD و اتلاف انرژی احیا کننده طراحی شده است | طراحی شده برای اتلاف مداوم توان و مدارهای الکتریکی همه منظوره |
| Operating Duty | عملکرد پالس کوتاه مدت و پرانرژی با سیکل های کاری متناوب | عملیات مداوم یا پایدار |
| روش انتخاب | مقاومت انتخاب شده با توجه به مشخصات اینورتر؛ رتبه قدرت بر اساس چرخه کار ترمز محاسبه شده است | با توجه به الزامات اتلاف مداوم توان انتخاب شده است |
| قابلیت اضافه بار | مقاومت می کند تاتوان نامی 10× برای 5 ثانیه، ایده آل برای ترمز احیا کننده | قابلیت اضافه بار محدود؛ برای پالس های مکرر با انرژی بالا مناسب نیست |
| اتلاف حرارت | ساختار نوار راه راه سطح خنک کننده بزرگی را برای انتقال حرارت کارآمد فراهم می کند | سیم پیچ معمولی کارایی خنک کنندگی محدودی را ارائه می دهد |
| دمای عملیاتی | دمای سطح تا300 درجه سانتی گرادبا350 درجه سانتی گرادپوشش مقاوم در برابر حرارت | به طور معمول در زیر200 درجه سانتی گرادبسته به نوع مقاومت |
| سرکوب افزایش ولتاژ | سیم پیچ راه راه به کاهش ولتاژ سوئیچینگ کمک می کند و پایداری اینورتر را بهبود می بخشد | بدون بهینه سازی برای سرکوب افزایش ولتاژ |
| قابلیت اطمینان مکانیکی | پایانه ها و براکت های فولادی ضد زنگ مقاومت عالی در برابر لرزش را برای تجهیزات صنعتی سنگین ایجاد می کنند | ساخت و ساز استاندارد در نظر گرفته شده برای کاربردهای عمومی الکتریکی |
| برنامه های کاربردی معمولی | آسانسورها، جرثقیل ها، کارخانه های نورد، سیستم های سروو، ماشین های قالب گیری تزریقی، نوار نقاله ها | تجهیزات الکترونیکی عمومی، منابع تغذیه، مدارهای روشنایی و سیستم های کنترل صنعتی |
پاسخ: یک مقاومت ترمز اینورتر به طور خاص برای جذب انرژی احیا کننده تولید شده در هنگام کاهش سرعت موتور طراحی شده است. برخلاف مقاومت های قدرت استاندارد، در شرایط پالس کوتاه مدت و پرانرژی عمل می کند و برای ترمز متناوب به جای اتلاف مداوم نیرو بهینه شده است.
A: مقدار مقاومت باید از مشخصات توصیه شده سازنده اینورتر پیروی کند، در حالی که درجه قدرت باید با توجه به فرکانس ترمز، زمان ترمز، چرخه کار و قدرت موتور انتخاب شود. اگر مطمئن نیستید، تیم مهندسی DUFEW می تواند مدل مناسب را بر اساس درخواست شما توصیه کند.
ج: به طور کلی استتوصیه نمی شود. اینورترهای مختلف ممکن است ولتاژ ترمز و ترتیب عملکرد متفاوتی داشته باشند. استفاده مشترک از یک مقاومت ممکن است منجر به عملکرد ناپایدار یا عملکرد ناکافی ترمز شود. اگر یک مقاومت مشترک مورد نیاز است، هم مقدار مقاومت و هم درجه قدرت باید به دقت محاسبه شوند.
ج: بله. ما خدمات تولید OEM و ODM را ارائه می دهیم، از جمله مقادیر مقاومت سفارشی، رتبه بندی توان، ابعاد، سبک ترمینال، براکت های نصب و راه حل های کامل بر اساس نقشه های مشتری یا مشخصات فنی.
A: برای برنامه های ترمز استاندارد VFD طراحی شده است که قابلیت اضافه بار بالا و اتلاف گرمای کارآمد الزامات اولیه هستند. الفمقاومت موجدار غیر القاییبرای مدارهای PWM فرکانس بالا، سیستمهای ذخیرهسازی انرژی و کاربردهایی که اندوکتانس بسیار کم حیاتی است، توصیه میشود.
پاسخ: مقاومت های ترمز اینورتر به طور گسترده در آسانسورها، جرثقیل ها، بالابرها، آسیاب های نورد، ماشین های قالب گیری تزریقی، نوار نقاله ها، ماشین آلات نساجی، خطوط تولید خودکار، سیستم های درایو سروو و تجهیزات انرژی های تجدید پذیر استفاده می شود.
DUFEW کیفیت بالایی را ارائه می دهدمقاومت های موج دار اینورتربرای اتوماسیون صنعتی، انرژی های تجدیدپذیر و برنامه های کاربردی درایو موتور در سراسر جهان. چه به یک محصول استاندارد یا یک راه حل کاملا سفارشی نیاز داشته باشید، تیم مهندسی ما با توصیه های حرفه ای و تولید سریع آماده پشتیبانی از پروژه شماست.
- تولید OEM و ODM
- ارزش های مقاومت سفارشی
- رتبه بندی توان سفارشی (50W--10kW)
- ابعاد سفارشی و گزینه های نصب
- پشتیبانی از انتخاب فنی
- تولید فله ای پایدار
- تحویل سریع جهانی
امروز با DUFEW تماس بگیرید تا در مورد درخواست خود صحبت کنید یا یک پیشنهاد رقابتی درخواست کنید.
