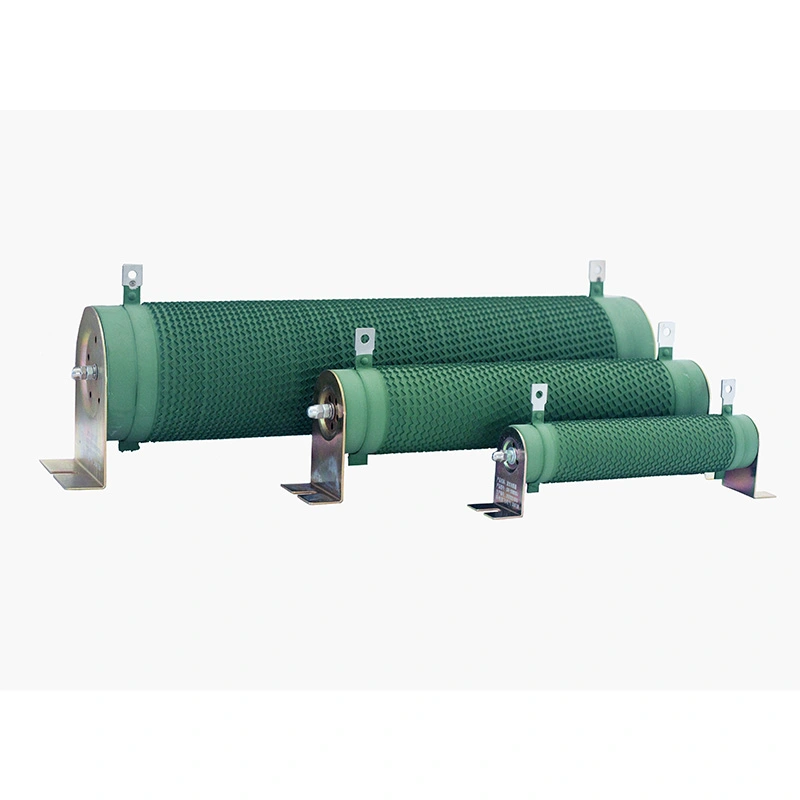

مقاومت موجدار غیر القایی

مقاومت موجدار غیر القایی سری DUFEW CRR یک مقاومت اتلاف انرژی غیرفعال با توان بالا است که به‌ویژه برای مدارهای پالسی با فرکانس متوسط ​​و بالا بهینه شده است. این محصول دارای ساختار سیم پیچی غیر القایی نوار تخت راه راه عمودی منحصر به فرد است، این محصول دارای رتبه بندی قدرت از 50 وات تا 10 کیلو وات، مقادیر مقاومت از 0.01Ω تا 1 کیلو اهم، سه گزینه تحمل مقاومت و حداکثر ولتاژ کاری 1200 ولت است.

طراحی شده با قابلیت اضافه بار پالس عالی و عملکرد حرارتی پایدار، به طور گسترده برای اتلاف انرژی، سنجش جریان، ترمز، سرکوب نوسانات، و آزمایش بار در سیستم‌های انرژی تجدیدپذیر، اتوماسیون صنعتی و تجهیزات تست آزمایشگاهی در سراسر جهان استفاده می‌شود.

تعیین مدل

مدل مثال: CRR 2500W 54.4R J

مشخصات پایه

مواد و ویژگی های ساخت و ساز

1. هسته سرامیکی توخالی با دمای بالا

هسته توخالی که از سرامیک یک تکه عایق آلومینا بالا ساخته شده است دارای یک کانال هوای همرفتی داخلی برای اتلاف گرمای کارآمد است. مقاومت عالی در برابر ارتعاش ایجاد می کند و عملکرد عایق پایدار را در دماهای تا 350 درجه سانتیگراد حفظ می کند. ساختار سرامیکی در برابر چرخش مکرر در دمای بالا و پایین بدون ترک مقاومت می کند.

2. نوار آلیاژی راه راه با مقاومت کم (نیکل-کروم / کنستانتان)

نوار آلیاژی مسطح با مهر دقیق در یک پروفیل موجدار پیوسته، ضریب مقاومت دمایی بسیار پایین (TCR) را فراهم می کند. دو ماده آلیاژی برای کاربردهای مختلف در دسترس هستند: نیکل کروم (Ni-Cr) برای ترمزگیری مداوم با قدرت بالا و اتلاف انرژی، و Constantan برای مدارهای سنجش دقیق جریان پایین.

3. نصب و مونتاژ پایانه تمام فولاد ضد زنگ

گیره های انتهایی، پایه های ترمینال و براکت های نصب از فولاد ضد زنگ ضخیم شده با روکش ضد خوردگی غیرفعال ساخته شده اند. این مجموعه یک تست کشش ترمینال 45 نیوتن را بدون شل شدن انجام می دهد، مقاومت عالی در برابر حرارت لحیم کاری ارائه می دهد و گرمایش تماس ناشی از اکسیداسیون را به حداقل می رساند.

4. طراحی غیر القایی

با استفاده از یک تکنیک سیم پیچ غیرالقایی معکوس دو سیمه، سلف سری معادل (ESL) معمولاً می تواند زیر 10nH کنترل شود، که مقاومت را برای مدارهای سوئیچینگ فرکانس بالا که در فرکانس های تا 100 کیلوهرتز کار می کنند، مناسب می کند.

منحنی کاهش قدرت

مزایای محصول

● اندوکتانس بسیار پایین - ساختار موجدار همراه با سیم پیچ غیر القایی معکوس به طور موثری القایی خود را از بین می برد، نوسانات فرکانس بالا و نوسانات ولتاژ را سرکوب می کند و از دستگاه های نیمه هادی قدرت محافظت می کند.
● اتلاف حرارت عالی - طراحی موجدار عمودی سطح خنک کننده را افزایش می دهد، در حالی که هسته سرامیکی رسانایی گرمایی کارآمد را فراهم می کند و چگالی توان بالاتر و افزایش دما را کمتر می کند.
●قابلیت اضافه بار فوق‌العاده – قدرت نامی 10× را به مدت 5 ثانیه بدون آسیب قابل مشاهده تحمل می‌کند و برای برنامه‌های ترمز و جذب موج ایده‌آل است.
●عمر سرویس طولانی - عمر بار چرخه ای بیش از 9000 ساعت (تخلیه 10 ثانیه / فاصله 90 ثانیه)، با پوشش مقاوم در برابر پیری و هسته سرامیکی بدون تغییر شکل است.
● سازگار با محیط زیست – پوشش غیر آلی سازگار با محیط زیست بدون دود، گاز سمی تولید نمی کند و با الزامات ایمنی RoHS و UL مطابقت دارد.
● سفارشی‌سازی انعطاف‌پذیر - مقدار مقاومت، رتبه‌بندی توان، ابعاد، جهت ترمینال و براکت‌های نصب را می‌توان با توجه به نقشه‌ها یا مشخصات سفارشی کرد.

برنامه های کاربردی

1. انرژی های تجدیدپذیر و الکترونیک قدرت

مبدل های ذخیره انرژی، اینورترهای فتوولتائیک، سیستم های کنترل زمین توربین بادی، بارهای آزمایش پیری بسته باتری، مقاومت های پیش شارژ و تخلیه شارژ سریع DC.

2. درایوهای صنعتی و ماشین آلات سنگین

درایوهای فرکانس متغیر با فرکانس متوسط ​​و بالا، ترمز احیا کننده درایو سروو، جرثقیل های بندری، آسانسورها، کارخانه های نورد، ماشین های سیم کشی و تجهیزات نساجی، سیستم های اتلاف انرژی.

3. تجهیزات آزمایشگاهی و آزمایشی

بانک های بار قدرت با فرکانس بالا، میزهای تست سیگنال پالس، سیستم های پیری منبع تغذیه، سنجش جریان دقیق، مقاومت های دمپینگ و اسنابر.

4. تجهیزات تخصصی صنعتی

دستگاه های EDM سیم برش CNC، تجهیزات جوش قوس الکتریکی، سیستم های بالابر و روشنایی صحنه، سانتریفیوژها، ماشین آلات کاغذ و استکر-ریکلیمرها.

5. حفاظت از مدار عمومی

محدود کننده جریان فرکانس بالا، مقاومت های راه اندازی موتور، جذب انرژی موج کابین با ولتاژ متوسط.

چرا DUFEW را انتخاب کنید؟

تولید کننده الکترونیک قدرت حرفه ای

DUFEW در تحقیق و توسعه و ساخت قطعات الکترونیکی قدرت، ارائه محصولات قابل اعتماد و راه حل های یکپارچه برای کاربران صنعتی، توزیع کنندگان و مشتریان OEM تخصص دارد.

سبد محصولات جامع

ما طیف کاملی از محصولات الکترونیکی قدرت، از جمله مقاومت‌ها، واحدهای ترمز، راکتورها، ترانسفورماتورها، فیلترها، و سیستم‌های بانک بار را ارائه می‌دهیم که منبع یک مرحله‌ای را برای نیازهای کاربردی مختلف فراهم می‌کند.

تضمین کیفیت قابل اعتماد

فرآیندهای دقیق تولید، خطوط تولید مدرن و کنترل کیفیت دقیق، عملکرد ثابت محصول، عمر طولانی و عملکرد قابل اعتماد را تضمین می کند.

راه حل های OEM و ODM انعطاف پذیر

مقادیر مقاومت سفارشی، رتبه‌بندی توان، ابعاد، تنظیمات ترمینال و گزینه‌های نصب برای برآوردن نیازهای فنی خاص شما در دسترس هستند.

تحویل سریع و پشتیبانی حرفه ای

مدیریت تولید کارآمد و پشتیبانی فنی پاسخگو به کوتاه شدن زمان تحویل و ارائه کمک قابل اعتماد از انتخاب محصول تا خدمات پس از فروش کمک می کند.

ویژگی های عملکرد

ویژگی های الکتریکی

مشخصات مکانیکی

مقایسه رقابتی

سوالات متداول

Q1: آیا طراحی غیر القایی بر رتبه قدرت یا دقت مقاومت تأثیر می گذارد؟
پاسخ: خیر. روش سیم پیچ غیر القایی فقط توزیع میدان مغناطیسی مسیر جریان را تغییر می دهد. این تاثیر منفی بر مقاومت، قابلیت اتلاف گرما یا ظرفیت توان روبان آلیاژی ندارد. تحمل مقاومت و ضریب دما مانند نسخه استاندارد باقی می ماند.

Q2: چگونه می توانم تعیین کنم که آیا نسخه غیر القایی مورد نیاز است؟
پاسخ: اگر مدار شما از کنترل PWM فرکانس بالا، سوئیچینگ سریع IGBT استفاده می‌کند یا از زنگ ولتاژ اضافه و اعوجاج شکل موج استفاده می‌کند، نسخه غیر القایی توصیه می‌شود. برای ترمزهای معمولی 50/60 هرتز، معمولاً یک مقاومت راه راه استاندارد کافی است.

Q3: آیا می توان مقادیر یا ابعاد مقاومت ویژه را سفارشی کرد؟
ج: بله. DUFEW سفارشی‌سازی کامل را شامل مقادیر مقاومت فراتر از 0.01Ω-1kΩ، رتبه‌بندی قدرت، طول و قطر لوله سرامیکی، موقعیت‌های ترمینال، و تنظیمات براکت نصب می‌کند. نمونه ها را می توان به سرعت بر اساس نقشه ها یا مشخصات تولید کرد.

Q4: اگر رانش مقاومت پس از استفاده طولانی مدت از محدوده تحمل فراتر رفت، چه باید کرد؟
A: اکسیداسیون طولانی مدت در دمای بالا، رطوبت بالا و بارهای اضافی مکرر می تواند به نوار آلیاژ آسیب برساند. اگر مقاومت عایق کمتر از 100MΩ باشد، تعویض آن توصیه می شود. بهبود تهویه کابینت و انتخاب یک مقاومت با حاشیه توان کافی می تواند عمر مفید را به میزان قابل توجهی افزایش دهد.

به دنبال یک مقاومت موجدار غیر القایی سفارشی هستید؟

چه به یک مدل استاندارد یا یک راه حل کاملا سفارشی نیاز داشته باشید، تیم مهندسی DUFEW آماده کمک است. نقشه ها یا مشخصات فنی خود را برای دریافت توصیه های حرفه ای و قیمت سریع برای ما ارسال کنید. ما حمایت می کنیم:
✔ OEM
✔ ODM
✔ مقاومت سفارشی
✔ Custom dimensions
✔ پایانه های سفارشی
✔ سفارشات آزمایشی کوچک
برای مشاوره فنی یا پیشنهاد قیمت امروز با DUFEW تماس بگیرید.
