ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

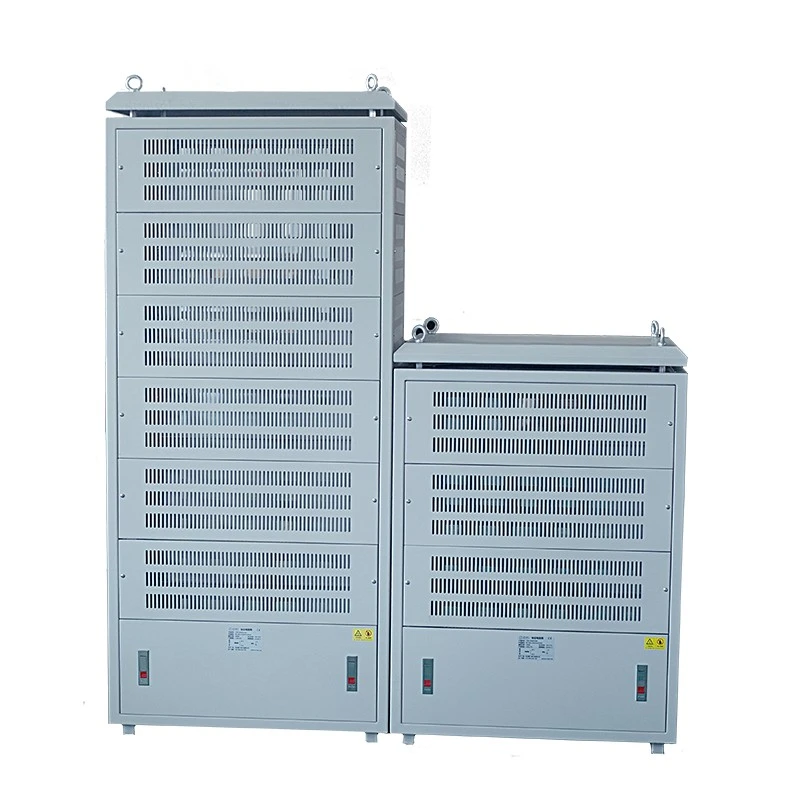

کابینت مقاومت لوله ای Dufew برای حل این چالش ها با استفاده از عناصر مقاومت لوله ای فولادی ضد زنگ مهر و موم شده به عنوان اجزای گرمایش هسته طراحی شده است.
سیم مقاومت دقیقاً در داخل لوله فولادی ضد زنگ پیچیده شده و با مواد عایق اکسید منیزیم با چگالی بالا پر شده و یک ساختار گرمایش مهر و موم شده را تشکیل می دهد:
- حفاظت بهتر از محیط زیست
- بهبود مقاومت مکانیکی
- عملکرد مقاومتی پایدار
- توزیع یکنواخت حرارت
چندین عنصر مقاومت لولهای در لایههای مقاومت از طریق ساختارهای رسانای فولاد ضد زنگ مونتاژ میشوند، در حالی که شینههای مسی هر لایه را به هم متصل میکنند تا یک سیستم کامل مقاومت با قدرت بالا را تشکیل دهند.
کابینه پشتیبانی می کند:
| پارامتر | مشخصات |
|---|---|
| محدوده قدرت | 20KW-500KW |
| ولتاژ کاری | ≤3000 ولت |
| محدوده مقاومت | 0.01Ω-1KΩ |
| دقت مقاومت | ± 3٪ / ± 5٪ / ± 10٪ |
Dufew Electric تنظیمات سفارشی را بر اساس موارد زیر ارائه می دهد:
- نیازهای برق
- ارزش مقاومتی
- سطح ولتاژ
- محیط نصب
- الزامات خنک کننده
- ابعاد کابینت
عناصر مقاومت باز سنتی ممکن است در طول عملیات طولانی مدت تحت تأثیر رطوبت، گرد و غبار و محیط های خورنده قرار گیرند.
عناصر مقاومت لوله ای Dufew از ساختار لوله فولادی ضد زنگ مهر و موم شده برای محافظت از سیم های مقاومت داخلی در برابر قرار گرفتن در معرض محیط استفاده می کنند.
پرکننده عایق اکسید منیزیم فراهم می کند:
- عایق برق
- هدایت حرارتی کارآمد
- انتقال حرارت پایدار
- کاهش نفوذ رطوبت
در مقایسه با ساختارهای مقاومتی در معرض، مقاومتهای لولهای قابلیت اطمینان بهبود یافته را برای موارد زیر فراهم میکنند:
- تجهیزات فضای باز
- کاربردهای ساحلی
- سیستم های صنعتی سنگین
- محیط های پر گرد و غبار
| مورد مقایسه | کابینت مقاومت لوله ای | ساختار مقاومت معمولی |
|---|---|---|
| حفاظت از محیط زیست | لوله فولادی ضد زنگ مهر و موم شده از اجزای داخلی محافظت می کند | نسبت به رطوبت، گرد و غبار و آلودگی حساس تر است |
| استحکام مکانیکی | ساختار لوله فلزی با مقاومت بالا با مقاومت در برابر لرزش | حفاظت کمتر در برابر ضربه های مکانیکی |
| انتقال حرارت | هدایت حرارتی یکنواخت از طریق ساختار لوله ای | خطر بالاتر گرمایش ناهموار |
| ثبات خدمات | مناسب برای عملیات صنعتی مداوم | عملکرد بیشتر تحت تأثیر محیط قرار می گیرد |
| برنامه های کاربردی معمولی | بنادر، معدن، کارخانه های شیمیایی، تجهیزات سنگین | کاربردهای عمومی داخلی |
برای کاربردهایی که نیاز به عملکرد پایدار در شرایط سخت دارند، فناوری مقاومت لوله ای راه حل قابل اعتمادتری ارائه می دهد.
| مورد نیاز | پیکربندی توصیه شده |
|---|---|
| نصب در فضای باز | مقاومت لوله ای مهر و موم شده با طراحی حفاظتی پیشرفته |
| محیط با رطوبت بالا | عنصر لوله ای فولادی ضد زنگ با ساختار مقاوم در برابر رطوبت |
| تجهیزات ارتعاشی سنگین | ساختار کابینت تقویت شده و حفاظت مکانیکی |
| عملیات مستمر | طراحی بهینه جریان هوا و مدیریت حرارتی |
| نیاز مقاومت سفارشی | چندین ترکیب مقاومت لوله ای |
تجهیزات صنعتی سنگین، از جمله جرثقیل ها، سیستم های معدن، و سیستم های محرک بزرگ، اغلب تحت ارتعاش مداوم و استرس مکانیکی کار می کنند. عناصر مقاومت لولهای Dufew با ساختار لوله فولادی ضد زنگ، ساختارهای مهر و موم شده یکپارچه و حفاظت مکانیکی قوی برای بهبود دوام در محیطهای سخت طراحی شدهاند.
این ساختار مستحکم به کاهش خرابیهای ناشی از لرزش تجهیزات، ضربه مکانیکی و استرس حملونقل کمک میکند و آن را برای کاربردهایی که عمر طولانی و قابلیت اطمینان عملیاتی مورد نیاز است، مناسب میسازد.
توزیع نامناسب دما می تواند پیری مقاومت را تسریع کند و بر پایداری مقاومت در طول عملیات طولانی مدت تأثیر بگذارد. طراحی مقاومت لوله ای عملکرد حرارتی را از طریق لوله های فلزی با رسانایی حرارتی بالا، مواد انتقال حرارت اکسید منیزیم و ترتیبات جریان هوا بهینه بهبود می بخشد.
در داخل کابینت، هر لایه مقاومت با فضای جریان هوای مستقل طراحی شده است تا انباشت گرما را کاهش دهد و به توزیع یکنواخت دما دست یابد و به حفظ مقادیر مقاومت پایدار در طول عملیات مداوم کمک کند.
کابینت مقاومت لوله ای Dufew یک طرح مونتاژ مقاومت لایه ای را برای بهبود کارایی تعمیر و نگهداری و قابلیت اطمینان سیستم اتخاذ می کند.
هر لایه مقاومت شامل اتصالات رسانای مستقل، مسیرهای اختصاصی جریان هوا و نظارت بر دما برای پشتیبانی از ایزوله سازی آسان تر خطا و تعمیر و نگهداری ساده است.
هنگامی که یک بخش مقاومت نیاز به بازرسی دارد، تعمیر و نگهداری را می توان بدون برداشتن کل کابینت روی ماژول آسیب دیده انجام داد و به کاهش زمان خرابی تجهیزات کمک کرد.
ساختار لوله فلزی کاملاً مهر و موم شده، محافظت در برابر رطوبت، گرد و غبار و آلودگی روغن را فراهم می کند و آن را برای محیط های صنعتی بسیار مناسب می کند.
استفاده از پرکننده عایق اکسید منیزیم با چگالی بالا، هدایت حرارتی را بهبود می بخشد، خطرات گرمای بیش از حد را کاهش می دهد و از عملکرد پایدار مقاومت در حین کار مداوم پشتیبانی می کند.
با ساخت لوله فولادی ضد زنگ و مقاومت در برابر لرزش، ساختار مقاومت برای تجهیزات صنعتی سنگین و شرایط عملیاتی سخت مناسب است.
چندین ترکیب مقاومت لولهای را میتوان با توجه به نیازهای کاربردی پیکربندی کرد، از ظرفیت توان تا 500 کیلووات و مقادیر مقاومت سفارشی پشتیبانی میکند.
این کابینت با درجههای حفاظتی استاندارد IP20/IP23 در دسترس است، در حالی که سطوح حفاظت بالاتر را میتوان با توجه به نیازهای پروژه خاص ارائه کرد.
کابینت مقاومت لوله ای Dufew برای سیستم های صنعتی که نیاز به عملکرد مقاومت قابل اعتماد در شرایط عملیاتی سخت دارند طراحی شده است.
| کاربرد | تجهیزات معمولی | چالش های زیست محیطی | مزایای مقاومت لوله ای |
|---|---|---|---|
| تجهیزات بندری و دریایی | جرثقیل های بندری، سیستم های بالابر، تجهیزات ساحلی | نمک پاشی، رطوبت، لرزش | مقاومت در برابر خوردگی و دوام مکانیکی |
| تجهیزات معدن | سیستم های بالابر، درایوهای سنگین | گرد و غبار، لرزش، عملکرد مداوم | ساختار مهر و موم شده و عملکرد پایدار |
| صنایع شیمیایی | خطوط تولید، سیستم های محرک صنعتی | رطوبت و آلودگی | حفاظت بهتر از محیط زیست |
| تست ذخیره انرژی | ایستگاه های آزمایش در فضای باز، سیستم های قدرت | تغییرات دما و عملکرد طولانی مدت | عملکرد حرارتی پایدار |
| پارامتر | مشخصات |
|---|---|
| نوع محصول | کابینت مقاومت لوله ای |
| عنصر گرمایش | مقاومت لوله ای فولادی ضد زنگ |
| محدوده قدرت | 20KW-500KW |
| ولتاژ کاری | ≤3000 ولت |
| محدوده مقاومت | 0.01Ω-1KΩ |
| دقت مقاومت | ± 3٪ / ± 5٪ / ± 10٪ |
| درجه حفاظت | IP20/IP23 |
| ضریب دما | ≤300 ppm/℃ |
| درجه ضد شعله | UL94V-2 |
| استاندارد مرجع | GB-5792 |
مثال: CRC 100KW 2.7R J
| کد | توضیحات |
|---|---|
| CRC | کابینت مقاومت لوله ای |
| 100 کیلو وات | قدرت امتیازی |
| 2.7R | مقاومت درجه بندی شده |
| J | دقت مقاومت (K=±10٪، J=±5٪، H=±3٪) |
Dufew Electric تأیید الکتریکی و مکانیکی را برای اطمینان از عملکرد قابل اعتماد محصول قبل از تحویل انجام می دهد.
| مورد آزمایشی | شرایط تست | عملکرد |
|---|---|---|
| قدرت دی الکتریک | 2500VAC/50Hz/60S | جریان نشتی ≤10mA |
| مقاومت عایق | 1000VDC | ≥100MΩ |
| اضافه بار کوتاه مدت | 10 برابر توان 5S | بدون آسیب قابل مشاهده |
| عمر بار بلند مدت | عملیات چرخه | > 9000 ساعت |
| تست حرارت مرطوب | 40 ± 2 / 90٪ - 95٪ RH / 100 ساعت | △R≤±(1%R+0.05Ω) |
| چرخه دما | چرخه های -55 ℃، 55 ℃، 155 ℃ | △R≤±(2%R+0.05Ω) |
| مقاومت در برابر حرارت | 350 ℃/2 ساعت | بدون آسیب آشکار |
| مورد آزمایشی | وضعیت | عملکرد |
|---|---|---|
| قدرت ترمینال | 45N/30S | بدون شلی |
| مقاومت در برابر لرزش | 5-200 هرتز، 1 گرم، 98 متر / S² | بدون آسیب ساختاری |
قبل از انتخاب کابینت مقاومت لوله ای، مشتریان باید محیط عملیاتی، الزامات الکتریکی و شرایط نصب را در نظر بگیرند تا مطمئن شوند که پیکربندی مقاومت با کاربرد واقعی مطابقت دارد.
انتخاب باید محل نصب، شرایط رطوبت، گرد و غبار یا قرار گرفتن در معرض خورنده، و الزامات ارتعاش را در نظر بگیرد تا از عملکرد قابل اعتماد در شرایط مختلف صنعتی اطمینان حاصل شود.
پارامترهای الکتریکی کلیدی، از جمله توان نامی، ولتاژ کاری، مقدار مقاومت و چرخه وظیفه، برای تعیین پیکربندی مقاومت مناسب مورد نیاز هستند.
ابعاد کابینت، روش خنک کننده، جهت اتصال کابل و فضای نگهداری باید برای دستیابی به نصب مناسب و عملکرد راحت در نظر گرفته شود.
Dufew Electric این پارامترها را ارزیابی می کند و پیکربندی مقاومت لوله ای مناسب را بر اساس شرایط کاربردی واقعی توصیه می کند.
Dufew Electric یک تولید کننده حرفه ای قطعات الکترونیک قدرت در چین است که تولید مقاومت، مونتاژ کابینت، آزمایش الکتریکی و پشتیبانی مهندسی سفارشی را برای ارائه راه حل های مقاومت صنعتی قابل اعتماد یکپارچه می کند.
فرآیند تولید شامل سیم پیچ سیم با مقاومت دقیق، پر کردن اکسید منیزیم، آب بندی لوله فولادی ضد زنگ، تست عملکرد الکتریکی و ادغام کابینت برای اطمینان از عملکرد پایدار محصول است.
فناوری سیم پیچ دقیق مقادیر دقیق مقاومت و عملکرد الکتریکی ثابت را تضمین می کند.
پر کردن اکسید منیزیم با کیفیت بالا عایق الکتریکی و هدایت حرارتی کارآمد را برای عملکرد پایدار فراهم می کند.
ساختار لوله فولادی ضد زنگ مهر و موم شده استحکام مکانیکی و محافظت در برابر محیط های صنعتی خشن را بهبود می بخشد.
روش های آزمایش دقت مقاومت، عملکرد عایق و قابلیت اطمینان عملیات را قبل از مونتاژ نهایی تأیید می کند.
ادغام کابینت شامل نصب لایه مقاومت، مونتاژ اتصال رسانا، نصب حفاظت از دما و مونتاژ ساختاری کامل است.
قبل از حمل و نقل، هر کابینت از نظر دقت مقدار مقاومت، قابلیت اطمینان اتصال الکتریکی، کیفیت مونتاژ مکانیکی و مطابقت با مشخصات محصول بررسی می شود.
Dufew Electric از رویههای کنترل کیفیت ساختاریافته پیروی میکند تا از عملکرد قابل اعتماد محصول و استانداردهای تولید ثابت اطمینان حاصل کند.
اسناد کیفیت شامل گواهینامه سیستم مدیریت کیفیت ISO9001، گواهینامه CE، گزارش های تست محصول و سوابق بازرسی کارخانه است.
اسناد فنی و گزارش های کیفیت را می توان با توجه به نیازهای پروژه خاص ارائه کرد.
Dufew Electric کابینت های مقاومت لوله ای را مطابق با الزامات حمل و نقل صنعتی برای اطمینان از تحویل ایمن و نصب صاف آماده می کند.
بسته بندی شامل بسته بندی استاندارد صادراتی، محافظت در برابر رطوبت، تقویت داخلی و برچسب های شناسایی محصول است.
قبل از حمل و نقل، مهندسان جزئیات مهم مانند ابعاد کابینت، وزن، نقاط بلند کردن و الزامات نصب را برای پشتیبانی از نصب کارآمد پس از تحویل تأیید می کنند.
مقاومتهای لولهای از ساختار فولادی ضد زنگ مهر و موم شده با محافظت بهتر در برابر رطوبت، گرد و غبار، خوردگی و لرزش استفاده میکنند که آنها را برای محیطهای صنعتی مناسب میسازد.
بله. پیکربندی حفاظت، ساختار کابینت و طراحی خنک کننده را می توان با توجه به شرایط مختلف نصب و الزامات محیطی سفارشی کرد.
بله. Dufew Electric از سفارشی سازی قدرت، مقاومت، ولتاژ، ابعاد کابینت و ساختارهای نصب بر اساس نیازهای کاربردی خاص پشتیبانی می کند.
معمولاً در بنادر، تجهیزات معدن، سیستم های تولید مواد شیمیایی، ماشین آلات سنگین، تأسیسات آزمایش ذخیره انرژی و سایر کاربردهای صنعتی استفاده می شود.
لوله فولادی ضد زنگ مهر و موم شده از اجزای داخلی محافظت می کند در حالی که انتقال حرارتی پایدار، حفاظت مکانیکی قوی و عملکرد قابل اعتماد در شرایط عملیاتی سخت را ارائه می دهد.
بله. این طرح از عملیات صنعتی مداوم از طریق مدیریت حرارتی بهینه، طراحی جریان هوا و حفاظت از اجزای قابل اعتماد پشتیبانی می کند.
مشتریان باید جزئیات کلیدی برنامه، از جمله رتبه بندی توان، ولتاژ، مقدار مقاومت، محیط عملیاتی، چرخه وظیفه، و الزامات نصب را ارائه دهند.
بله. مشخصات، سوابق آزمایش و اسناد کیفیت را می توان با توجه به نیازهای پروژه خاص ارائه کرد.
کابینت مقاومت لوله ای یک راه حل مقاومت سفارشی است که برای کاربردهایی با نیازهای مختلف الکتریکی و محیطی طراحی شده است.
Dufew Electric راه حل هایی را بر اساس رتبه بندی توان، ولتاژ مورد نیاز، پیکربندی مقاومت، محیط عملیاتی و شرایط نصب ارائه می دهد.
الزامات پروژه خود را ارسال کنید و مهندسان Dufew Electric پیکربندی مقاومت و طراحی کابینت مناسب را توصیه خواهند کرد.
