ما مجموعهای جامع شامل مقاومتها، واحدهای ترمز، راکتورها، فیلترهای قدرت و ترانسفورماتورها را با گزینههای سفارشیسازی کامل برای برآورده کردن نیازهای کاربردی مختلف ارائه میکنیم.

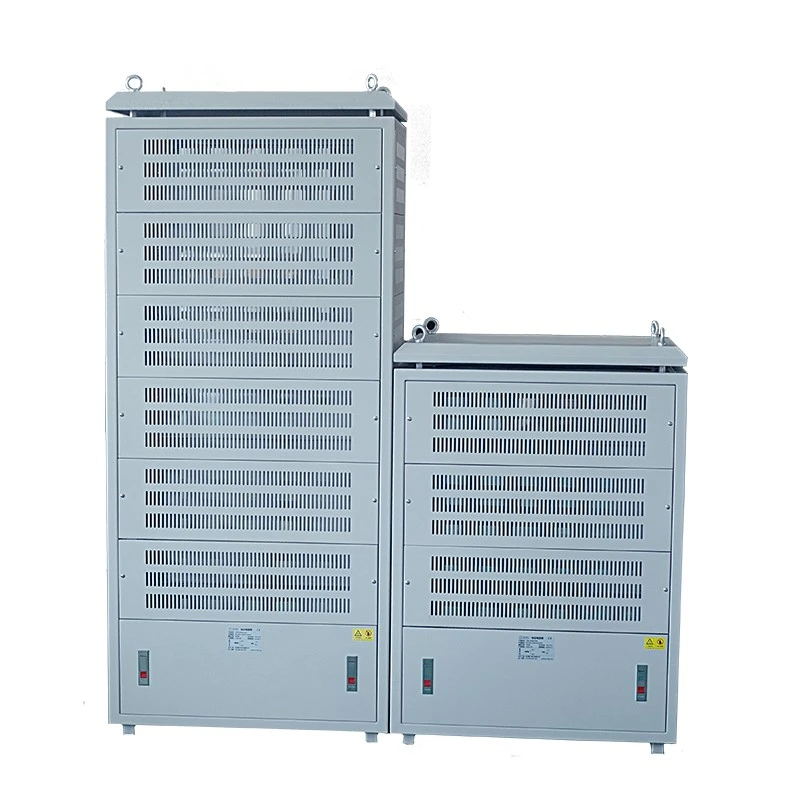

کابینت مقاومت موجدار Dufew یک مجموعه مقاومت با قدرت بالا روی زمین است که برای کاربردهایی که نیاز به اتلاف انرژی الکتریکی پایدار و کارآمد دارند طراحی شده است.
برخلاف جعبههای مقاومت معمولی، کابینت از ساختار چند لایه مدولار استفاده میکند که در آن چندین واحد مقاومت موجدار از طریق میلههای رسانای فولاد ضد زنگ و شینههای مسی به هم متصل میشوند. این طراحی قابلیت گسترش توان، توزیع گرما، راندمان تعمیر و نگهداری و قابلیت اطمینان عملیاتی را بهبود می بخشد.
کابینت مقاومت پشتیبانی می کند:
- توان نامی: 20KW-500KW
- ولتاژ کاری: ≤3000 ولت
- محدوده مقاومت: 0.01Ω-1KΩ
- مقادیر مقاومت سفارشی و تنظیمات کابینت
- گزینه های خنک کننده طبیعی یا خنک کننده هوای اجباری
کابینت مقاومت راه راه برای سیستم های ترمز صنعتی که نیاز به جذب انرژی با ظرفیت بالا و عملکرد پایدار در شرایط کاری سخت دارند طراحی شده است. با قدرت 20 کیلووات تا 500 کیلووات، برای سیستم های اینورتر ولتاژ متوسط و بالا، سیکل های ترمز مکرر و کاربردهای تخلیه با انرژی بالا مناسب است.
اتصال شینه مسی تقویت شده قابلیت حمل جریان را بهبود می بخشد و در عین حال تلفات الکتریکی را در حین کار کاهش می دهد و به حفظ عملکرد قابل اعتماد در محیط های سنگین مانند سیستم های بالابر جرثقیل، تجهیزات حمل و نقل بندر، ماشین آلات معدن، خطوط تولید فولاد و سیستم های محرک موتور بزرگ کمک می کند.
Dufew Electric ساختار چند لایه مدولار را برای بهبود قابلیت اطمینان سیستم و ساده سازی تعمیر و نگهداری استفاده می کند. هر لایه مقاومت با اتصالات الکتریکی مستقل، کانالهای جریان هوای اختصاصی، و قابلیت جداسازی عیب فردی طراحی شده است که به تکنسینها این امکان را میدهد تا بخشهای خاصی را بدون تأثیر بر سیستم کامل بازرسی یا جایگزین کنند.
طراحی ماژولار همچنین گزینههای افزایش ظرفیت انعطافپذیری را ارائه میدهد که پیکربندی مقاومت را بر اساس نیازهای مختلف قدرت، چرخههای ترمز و ارتقای سیستم در آینده تنظیم میکند. در مقایسه با جعبه های مقاومت سنتی، این ساختار به کاهش زمان تعمیر و نگهداری و بهبود در دسترس بودن تجهیزات کمک می کند.
عنصر مقاومت راه راه یک ساختار سیم پیچ بهینه را برای کاهش اندوکتانس انگلی و بهبود پاسخ دینامیکی در طول عملیات ترمز با سرعت بالا اتخاذ می کند. این طراحی به به حداقل رساندن تداخل الکترومغناطیسی کمک می کند، تاثیر افزایش ولتاژ را کاهش می دهد و توزیع جریان متعادل تری را برای سیستم های درایو مبتنی بر اینورتر فراهم می کند.
با بهبود پایداری الکتریکی، ساختار کم القایی برای درایوهای فرکانس متغیر، سیستمهای ترمز احیاکننده، و کاربردهای کنترل موتور با قدرت بالا که در آن جذب سریع انرژی و حفاظت قابل اعتماد مورد نیاز است، مناسب است.
سیستمهای مقاومتی با قدرت بالا، گرمای قابلتوجهی را در طول تخلیه انرژی تولید میکنند و مدیریت حرارتی مؤثر را برای عملکرد مداوم ضروری میسازند. Dufew Electric کانالهای جریان هوای کابینت و ساختارهای اتلاف حرارت را بهینه میکند تا عملکرد دمایی پایدار را در طول چرخههای ترمز طولانی مدت حفظ کند.
سیستم خنک کننده را می توان با تهویه طبیعی، خنک کننده هوای اجباری با استفاده از فن های صنعتی یا راه حل های خنک کننده سفارشی با توجه به چرخه کار و شرایط نصب پیکربندی کرد. کانال های تهویه بزرگ، توزیع یکنواخت گرما، و ساختارهای اختیاری حفاظت از گرد و غبار به کاهش خطرات گرمای بیش از حد موضعی و بهبود قابلیت اطمینان عملیات طولانی مدت کمک می کند.
کابینت مقاومت راه راه عمدتاً شامل موارد زیر است:
| جزء | تابع |
|---|---|
| مقاومت زخم سیم راه راه | انرژی الکتریکی را به انرژی گرمایی تبدیل می کند |
| میله رسانای فولاد ضد زنگ | پشتیبانی مکانیکی و اتصال الکتریکی را فراهم می کند |
| شینه مسی | انتقال جریان بالا را تضمین می کند |
| محوطه کابینت | ساختار حفاظت و نصب را فراهم می کند |
| سیستم خنک کننده | گرمای تولید شده در حین کار را حذف می کند |
| دستگاه حفاظت از دما | از آسیب ناشی از گرمای بیش از حد جلوگیری می کند |
| پارامتر | مشخصات |
|---|---|
| نوع محصول | کابینت مقاومت راه راه |
| قدرت امتیازی | 20KW-500KW |
| ولتاژ کاری | ≤3000 ولت |
| محدوده مقاومت | 0.01Ω-1KΩ |
| دقت مقاومت | 3±٪، 5±٪، ±10٪ |
| درجه حفاظت | IP20 / IP23 اختیاری |
| ضریب دما | ≤300 ppm/℃ |
| درجه ضد شعله | UL 94V-2 |
| استاندارد | GB-5792 |
| روش خنک کننده | خنک کننده طبیعی / خنک کننده هوای اجباری |
مثال: CRC 100KW 2.7R J
| کد | توضیحات |
|---|---|
| CRC | کابینت مقاومت راه راه |
| 100 کیلو وات | قدرت امتیازی |
| 2.7R | مقاومت درجه بندی شده |
| J | تحمل مقاومت (K=±10٪، J=±5٪، H=±3٪) |
| آیتم عملکرد | شرایط تست | مورد نیاز |
|---|---|---|
| قدرت دی الکتریک | 2500VAC / 50Hz / 60S | جریان نشتی ≤10mA |
| مقاومت عایق | 1000VDC | ≥100MΩ |
| اضافه بار کوتاه مدت | 10 برابر توان نامی / 5S | بدون آسیب قابل مشاهده |
| عمر بار بلند مدت | تخلیه 10S، چرخه فاصله 90S | > 9000 ساعت |
| تست حرارت مرطوب | 40 ± 2 / 90٪ - 95٪ RH / 100 ساعت | △R≤±(1%R+0.05Ω) |
| چرخه دما | -55 ℃ / 55 ℃ / 155 ℃ | بدون آسیب غیر طبیعی |
| آیتم عملکرد | شرایط تست | مورد نیاز |
|---|---|---|
| قدرت ترمینال | 45N / 30S | بدون شلی و آسیب |
| مقاومت در برابر لرزش | 5-200 هرتز، 1 گرم | بدون آسیب ساختاری |
| مقاومت حرارتی لحیم کاری | 350±5℃ / 3S | بدون تغییر غیر طبیعی |
| قابلیت لحیم کاری | 235±5℃ / 5S | پوشش بیش از 95% |
انتخاب یک راه حل مقاومت ترمز مناسب نیاز به ارزیابی جامع پارامترهای الکتریکی، شرایط ترمز و الزامات نصب دارد. Dufew Electric محیط برنامه واقعی را تجزیه و تحلیل می کند تا پیکربندی مقاومت مناسبی را که با الزامات عملکرد سیستم مطابقت دارد، توصیه کند.
پیکربندی مقاومت باید با توجه به پارامترهای کلیدی سیستم درایو، از جمله قدرت موتور، مدل اینورتر، ولتاژ باس DC و جریان نامی انتخاب شود. این عوامل توانایی جذب انرژی مورد نیاز و سازگاری الکتریکی با سیستم ترمز را تعیین می کنند.
کاربردهای مختلف سطوح مختلف انرژی ترمز را تولید می کنند. ملاحظات مهم شامل فرکانس ترمز، مدت ترمز، انرژی تولید شده در هنگام کاهش سرعت و الزامات چرخه کار است. کاربردهایی با شتاب و کاهش مکرر معمولاً به ظرفیت حرارتی بالاتر و عملکرد خنک کنندگی قابل اعتمادتری نیاز دارند.
مقدار مقاومت باید با مشخصات اینورتر، گشتاور ترمز مورد نیاز و حداکثر جریان مجاز مطابقت داشته باشد تا از اتلاف موثر انرژی بدون تأثیر بر عملکردهای حفاظتی سیستم اطمینان حاصل شود.
شرایط نصب به طور مستقیم بر ساختار کابینت و طراحی خنک کننده تأثیر می گذارد. عواملی مانند نصب در داخل یا خارج، دمای محیط، شرایط تهویه و الزامات حفاظتی باید در هنگام انتخاب در نظر گرفته شوند.
بر اساس این پارامترهای کاربردی، Dufew Electric پشتیبانی مهندسی سفارشی را برای کمک به مشتریان در انتخاب پیکربندیهای مقاومت مناسب برای سیستمهای مختلف ترمز صنعتی ارائه میکند.
کابینت مقاومت موجدار Dufew برای کاربردهای صنعتی که به جذب انرژی قابل اعتماد و عملکرد ترمز پایدار نیاز دارند طراحی شده است. معمولاً در سیستمهای اینورتر ولتاژ متوسط و بالا، جرثقیل و تجهیزات بالابر، آسانسورها، کارخانههای نورد، ماشینآلات معدنی، سیستمهای حمل و نقل بندر، نوار نقالهها، سکوهای تست موتور و سایر کاربردهای مدیریت انرژی صنعتی استفاده میشود.
| مقایسه | کابینت مقاومت راه راه | جعبه مقاومت معمولی |
|---|---|---|
| ظرفیت توان | تا 500 کیلووات | معمولا محدوده توان کمتر است |
| قابلیت ولتاژ | تا 3000 ولت | عمدتاً کاربردهای ولتاژ پایین |
| ساختار | طراحی چند لایه مدولار | ساختار یکپارچه واحد |
| تعمیر و نگهداری | تعویض ماژول انفرادی | تعمیر و نگهداری کامل واحد |
| خنک کننده | طراحی جریان هوا بهینه | اتلاف حرارت محدود |
| کاربرد | سیستم های صنعتی سنگین | تجهیزات کوچک و متوسط |
قابلیت تولید الکترونیک قدرت حرفه ای
Dufew Electric در مقاومت های قدرت صنعتی، سیستم های ترمز، راکتورها، ترانسفورماتورها و راه حل های کنترل قدرت تخصص دارد.
Dufew Electric با فرآیندهای تولید حرفهای و قابلیتهای تست الکتریکی، راهحلهای کابینت مقاومت قابل اعتماد را برای مشتریان صنعتی جهانی ارائه میکند.
Dufew Electric راه حل های حرفه ای بسته بندی و حمل و نقل را برای محصولات کابینت مقاومت راه راه ارائه می دهد.
هر کابینت به طور ایمن با جعبه های چوبی استاندارد صادراتی، سازه های تثبیت کننده تقویت شده و مواد محافظ رطوبت بسته بندی شده است تا از تحویل ایمن در طول حمل و نقل در مسافت های طولانی اطمینان حاصل شود.
روش های حمل و نقل موجود عبارتند از:
- حمل و نقل دریایی: مناسب برای سفارشات بین المللی با حجم بالا و تجهیزات صنعتی سنگین.
- حمل و نقل زمینی: برای تحویل داخلی و حمل و نقل کارخانه به محل موجود است.
- حمل و نقل ریلی: مناسب برای حمل و نقل تجهیزات صنعتی برون مرزی.
- حمل و نقل هوایی: برای سفارشات فوری کوچک یا جایگزین در دسترس است.
قبل از حمل و نقل، هر کابینت مقاومت راه راه بازرسی می شود، به طور ایمن بسته بندی می شود و مطابق با الزامات حمل و نقل بین المللی آماده می شود.
Dufew Electric بر مقاومت های صنعتی، سیستم های ترمز، راکتورها، ترانسفورماتورها و راه حل های کنترل قدرت تمرکز دارد.
مقادیر مقاومت، رتبه های قدرت، ساختار کابینت و الزامات نصب را می توان با توجه به نیازهای پروژه سفارشی کرد.
انتخاب دقیق مواد، کنترل ساخت و روش های آزمایش عملکرد پایدار را در محیط های صنعتی خشن تضمین می کند.
Dufew Electric از مشتریان OEM، توزیع کنندگان و کاربران صنعتی در سراسر جهان با خدمات فنی حرفه ای و پشتیبانی تحویل پشتیبانی می کند.
Dufew Electric از رویه های کنترل کیفیت دقیق در طول فرآیند تولید، از جمله بازرسی مواد، آزمایش الکتریکی و بازرسی محصول نهایی پیروی می کند.
محصولات کابینت مقاومت راه راه ما توسط:
- گواهینامه سیستم مدیریت کیفیت ISO 9001
- گواهینامه CE
- گزارش تست محصول
- سوابق تست عملکرد الکتریکی
این گواهینامه ها و اسناد کیفیت عملکرد قابل اعتماد، ایمنی و انطباق را برای کاربردهای صنعتی جهانی تضمین می کند.
این محصول عمدتاً برای اتلاف انرژی با قدرت بالا در سیستم های ترمز صنعتی، کاربردهای اینورتر و تجهیزات محرک موتور استفاده می شود. انرژی احیا کننده تولید شده در طول کاهش سرعت موتور را جذب می کند تا به محافظت از سیستم های الکترونیکی قدرت در برابر مشکلات اضافه ولتاژ کمک کند.
Dufew Electric با توجه به نیازهای مختلف کاربرد صنعتی، از جمله فرکانس ترمز، نیازهای جذب انرژی و شرایط عملیاتی، راه حل های سفارشی با رتبه بندی قدرت از 20KW تا 500KW ارائه می دهد.
بله. Dufew Electric می تواند مقادیر مقاومت، ظرفیت توان، ابعاد کابینت، روش های خنک کننده و ساختارهای نصب را بر اساس الزامات فنی خاص سفارشی کند.
این به طور گسترده در جرثقیل ها، آسانسورها، تجهیزات معدن، کارخانه های نورد، ماشین آلات بندری، نوار نقاله ها و سایر سیستم های صنعتی سنگین که نیاز به جذب انرژی قابل اعتماد دارند، استفاده می شود.
Dufew Electric از طراحی مقاومت با اندوکتانس کم، اتصالات شینه مسی، سیستم های حفاظت از دما و روش های دقیق بازرسی کیفیت برای حفظ عملکرد پایدار در طول عملیات طولانی مدت استفاده می کند.
بله. Dufew Electric راه حل های سفارشی الکترونیک قدرت را برای مشتریان OEM، توزیع کنندگان و کاربران صنعتی در سراسر جهان، از جمله پشتیبانی فنی و ارتباطات پروژه، ارائه می دهد.
طراحی خنک کننده را می توان با تهویه طبیعی یا خنک کننده هوای اجباری با استفاده از فن های صنعتی با توجه به تولید گرما، چرخه کار و محیط نصب پیکربندی کرد.
